Accueil ProduitsSonde de température de NTC

Capteur de température du remplacement NTC de sonde de thermistance de Pentair 471566 10KOhm pour la pompe et l'appareil de chauffage de station thermale de piscine

Certificat
Bonne communication. Achètera d'encore !

—— Marquez Kim

Ventes professionnelles et patientes, transaction juste

—— Penka Kalacheva

L'associé digne de confiance, intéressant être vont sur la coopération !

—— Rakesh Saini

Je suis en ligne une discussion en ligne

Capteur de température du remplacement NTC de sonde de thermistance de Pentair 471566 10KOhm pour la pompe et l'appareil de chauffage de station thermale de piscine

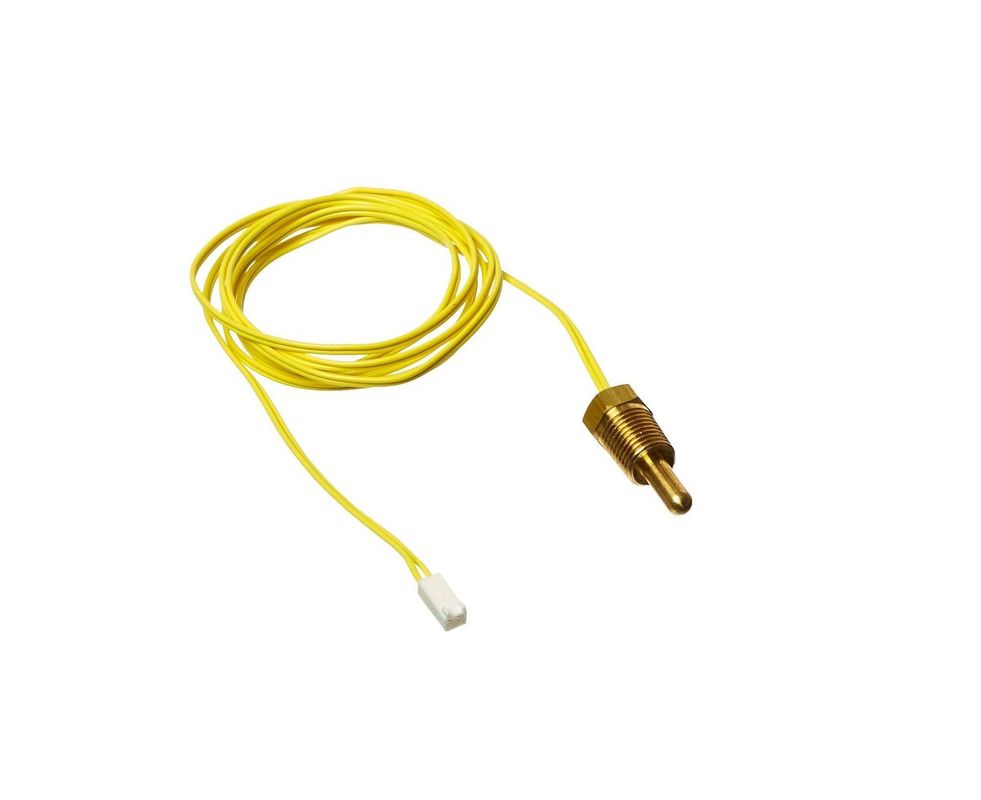

Image Grand :  Capteur de température du remplacement NTC de sonde de thermistance de Pentair 471566 10KOhm pour la pompe et l'appareil de chauffage de station thermale de piscine

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: UCHI
Certification: ROHS
Numéro de modèle: NSB0103FC2-152T6C

Conditions de paiement et expédition:

Quantité de commande min: 500pcs
Prix: 3-7 USD/PC
Détails d'emballage: Le volume, poids spécifique : 37g
Délai de livraison: 7-10 jours ouvrables
Conditions de paiement: T/T.
Capacité d'approvisionnement: 500 000 pièces par mois
Description de produit détaillée
Article: Sonde de thermistance PN original: 471566
R25: 10KOHM Longueur du câble: 150 mm
Logement: Fil en laiton Connecteur: Oui



Capteur de température du remplacement NTC de sonde de thermistance de Pentair 471566 10KOhm pour la pompe et l'appareil de chauffage de station thermale de piscine





Description



Thermistance de 471566 sondes utilisée sur des appareils de chauffage de NT de minimax de Pentair. Le capteur en laiton de Temp visse dans l'en-tête, avec le câble/fil jaunes à hautes températures de connexion. Appareils de chauffage électroniques du minimax NTD de Pentair d'ajustements. Adapte également des appareils de chauffage d'Ultratemp et de ThermalFlow par Pentair. Non utilisé sur le minimax de Purex ou le minimax plus des appareils de chauffage. 471566 peut également être trouvé aux pages de pièces de minimax

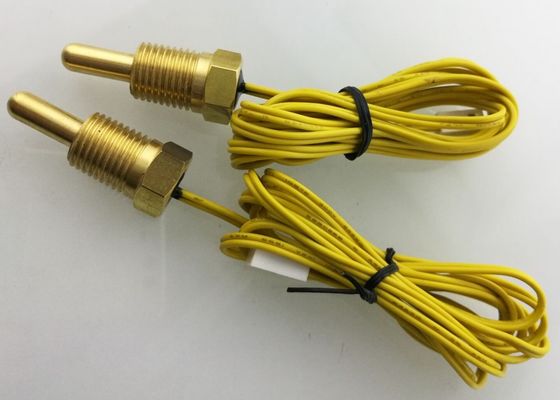

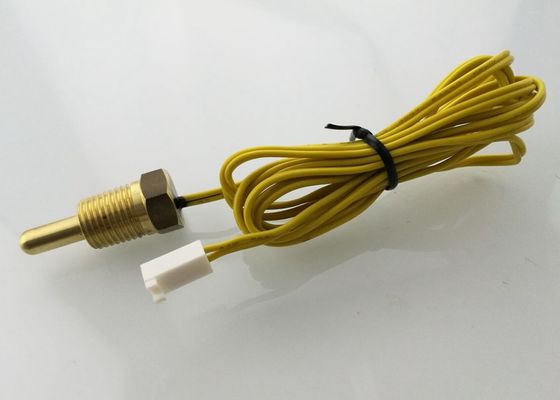

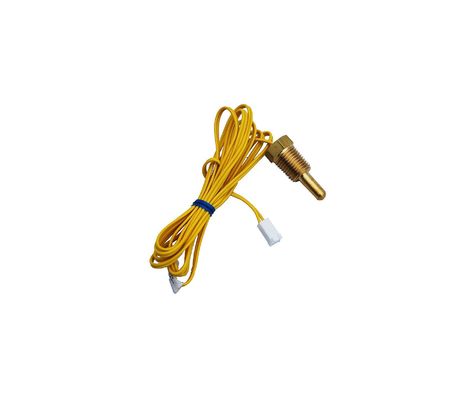

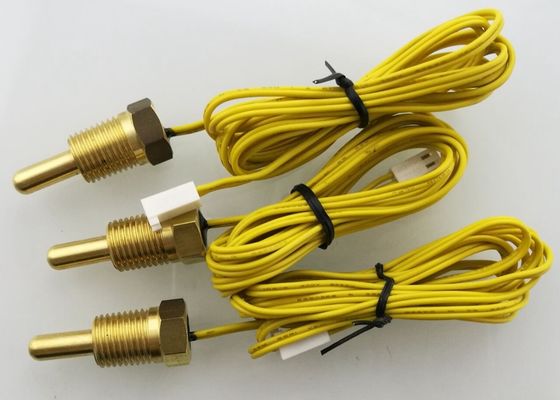

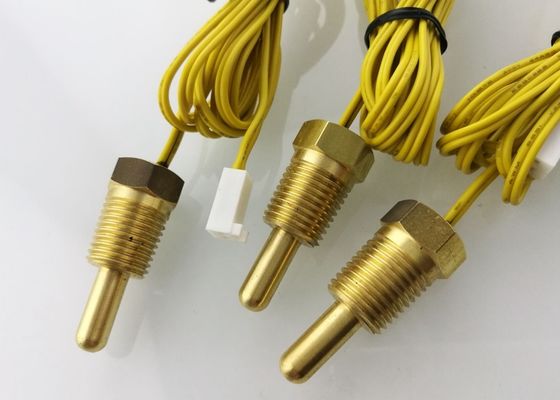

Images de produit réelles







Application



Cette sonde de thermistance est conçue pour employer avec le minimax NT DST de Pentair, la piscine et les models 200, 250 de NT LN, de NT TSI d'appareil de chauffage de station thermale,

300, 400 et aussi compatible avec des pompes à chaleur d'UltraTemp et de piscine et de station thermale de ThermalFlo. Mesure la longueur d'un pouce par de deux pouces

taille par largeur d'un pouce.

Utilisé sur les modèles suivants :
Minimax NT STDused dans des no. de modèle, 200, 250, 300, 400.
Minimax NT TSIused dans des no. de modèle, 200, 250, 300, 400.
Minimax NT LNused dans des no. de modèle, 200, 250, 300, 400.
Pompe à chaleur de ThermalFlo
Pompe à chaleur d'UltraTemp









Spécifications principales



Numéro de la pièce NSB0103FC2-152T6C
Amazone OE# 471566
Résistance @25C 10KOHM
Longueur de câble 150mm
Couleur de câble Jaune
Logement Fil en laiton
MOQ 500PCS
Délai d'exécution  7-10 jours ouvrables





Inspection sortante



NON Article Impératifs techniques Conditions d'essai et méthode
5-1. À hautes températures. Essai

DR/R25£±3%



DB/B£±3%



Aucun changement avec la tension de tenue,

Représentation d'Insalution.

Aspect sans dommages.

105±5℃, 1000±24 heures
5-2. À basse température. tes -30±5℃, 1000±24 heures
5-3. Supportez l'essai d'humidité Entreposé dans l'environnement 65±2℃, 90%-95%RH pour 1000±24 heures
5-4. Temp. test cyclique Placez l'échantillon dans -30℃ pour la minute 10, dans 25℃ pour 10 minimum et dans le ℃ 100 pour 10 mn et la répétition pendant 5 fois.
5-5 Essais de tension

Après essai de tension, le capteur devrait être

aucun dommages et aucune puissance de falling.zero

le taux de changement de résistance devrait être moins

que ±1% dans 25℃

Maintenez le fil à 50mm à partir du bord intérieur du terminal de connecteur, puis appliquez la tension 10N statique entre le terminal et le fil pour 1min, le long de direction.after axial l'essai, le contrôle s'il y en a borken le fil, tombant ou les dommages et mesurent puissance du zéro au sujet de.
5-6 Essai de baisse

Aucun dommages techniques. puissance nulle

le taux de changement de résistance devrait être moins de ±1% dans 25℃

Laissez tomber le capteur d'une direction axiale de mètre et latérale traversante élevée pour cimenter le plancher, chaque direction pour le contrôle de 5 times.then l'aspect et pour mesurer la résistance puissance du zéro dans 25℃
5-7 Essai de vibration Plage de fréquence : 10-500HZ, vitesse accélérée : 10g, temps de champ de fréquence : x et Y pour 30 min.recover pendant 4 heures après essai, visuel inspectent l'aspect du capteur et mesurent la résistance de puissance zéro dans 25℃





6, méthode de stockage

6,1 en cours de stockage et transport, par taille de pile n'est pas plus de 4 produits de CTN.

6,2 disponible avec tous transportez la méthode, mais évitez la pluie, neige de la lixiviation directe ou indirecte et des dommages mécaniques.

6,3 des produits devraient être stockés dans la température de l'environnement - 10 ℃/+ le ℃ 40, hygrométrie ne sont pas plus de 80%, environnement ne devrait pas avoir l'acide, le gaz d'alcali et de corrosion ou la source radioactive.



7, attention sur l'opération

7,1 elle apportera la chaleur supplémentaire et affectera la précision d'essai quand le passage actuel par le capteur, en vue de elle avant de choisir le capteur.

7,2 quand le produit se déplace, l'installation doit être manipulée doucement pour éviter des dommages provoqués en tirant le produit.

7,3 la déformation de produit, oxydation et d'autres phénomènes, ne peut pas être employée, pour pour ne pas affecter l'exactitude de la température.

7,4 des variations excessives de la température devraient être évitées dans la marge de température de fonctionnement.

7,5 n'employez pas en gaz corrosifs (tels que le CO2, le NH3, le SOX, le NOX, etc.) au delà des conditions spécifiques.

7,6 n'employez pas dans les dissolvants d'électrolyse, de sel, d'acide, alcalins et organiques au delà des conditions spécifiques.

7,7 dans la température limite, le produit peut résister au choc trop élevé ou si bas de la température à court terme, mais ne peut pas mettre le produit dans la température limite pendant longtemps, afin d'éviter de raccourcir la durée de vie du produit.

Si vous avez besoin de n'importe quelle aide, consultez svp notre personnel de vente ou les ingénieurs, merci !
