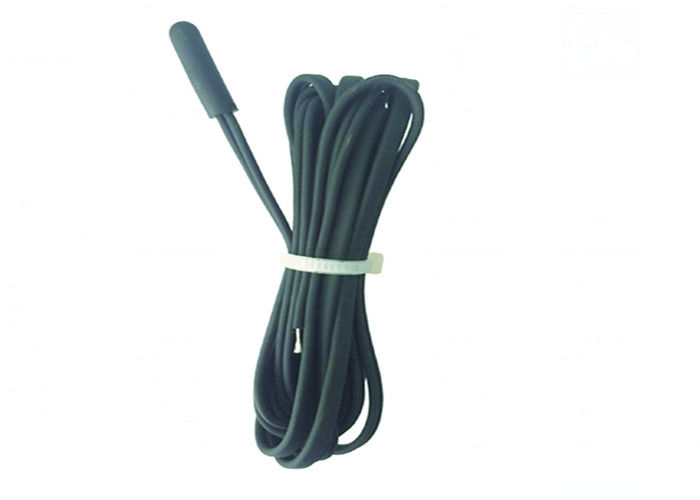

capteur de température de 100k NTC
Détails sur le produit:
| Lieu d'origine: | Dongguan, Guangdong, porcelaine |
| Nom de marque: | UCHI |
| Certification: | ROHS,UL |
| Numéro de modèle: | CWF 2 |
Conditions de paiement et expédition:
| Quantité de commande min: | 5000 |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | paquet standard d'exportation |
| Délai de livraison: | 7~14 jours |
| Conditions de paiement: | T / T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50000000PCS par mois |
|
Détail Infomation |
|||
| Assemblage: | Fermeture de trous de diamètre ou fixation de fils | Application: | Variation de la température d'essai d'état d'air |
|---|---|---|---|
| Matériau de tête: | TPE | Matériau en fil: | XPE |
| Température de fonctionnement: | -40~+105degC | Valeur de la résistance: | 5K, 10K, 20K, 50K, 100K etc. |
| Beta Value: | 3380,3470,3600,3950 etc. | Élément: | C-puce D-MF51 E-MF51E/MF52B F-MF11 G-MF55 H-MF52DE d'A-MF52A B-MF58 |
| Mettre en évidence: | Capteur de température du thermocouple,Capteur de température à sonde NTC,capteur de température de 100k NTC |
||
Description de produit
Sonde de température NTC TPE pour trou de verrouillage ou fil fixe 100K pour tester la variation de température de la climatisation
Description
Les sondes à thermistance sont inestimables pour détecter les niveaux de température dans une variété d'industries, allant du CVC et de la manutention des aliments à l'automobile et à la recherche en laboratoire. Dans de telles applications, il est essentiel que la sonde à thermistance utilisée soit précise pour garantir une surveillance thermique fiable.
En tant que fournisseur de classe mondiale de thermistances et de sondes à thermistance et d'assemblages, nous proposons des sondes de température conçues et construites de A à Z. Les thermistances que nous utilisons sont créées à partir d'un mélange précis de matières premières et traitées à l'aide de techniques exclusives qui donnent des composants discrets, des sondes et des assemblages de qualité supérieure.
Nous fabriquons des sondes de température de qualité laboratoire, des sondes de détection de température de surface, des micro-sondes, ainsi que de nombreuses autres sondes conçues pour répondre à des applications spécifiques. Nos ingénieurs d'application sont des experts dans la conception de sondes et d'assemblages de détection de température utilisant des thermistances ainsi que des RTD adaptés aux applications les plus exigeantes.
Fichier PDF :
Profil du capteur de température NTC 1 sur 2.pdf
Profil du capteur de température NTC 2 sur 2.pdf

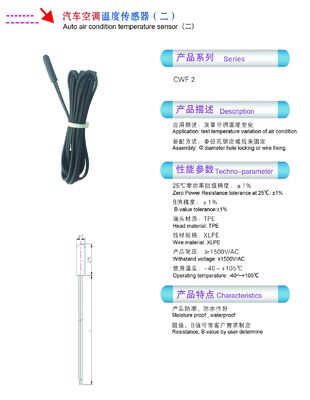

Dimension (unité : mm)
Série : CWF 2
Application : Tester la variation de température de la climatisation
Assemblage : Verrouillage par trou de diamètre ou fixation par fil
Caractéristiques
Temps de réponse rapide
Résistant à l'humidité, étanche
Facile à assembler
Personnalisable
Spécifications techniques :
- Tolérance de résistance à puissance nulle à 25 °C : ±1 %
- Tolérance de la valeur B : ±1 %
- Matériau de la tête : TPE
- Matériau du câble : XTPE
- Tension de tenue : ≥1500 VAC
- Plage de température de fonctionnement : -40~+105 °C
- Connecteur : peut être personnalisé
Puces-Thermistance NTC utilisées
Atelier de thermistance NTC de haute qualité et haute performance
Nous avons le processus unique et la technologie de base de pointe avec des droits de propriété intellectuelle exclusifs sur les équipements de poudre céramique, fabriqués à partir de puces, production en série automatique NTC haute performance.
Nous avons plus de 12 séries de lignes de production automatique de thermistances NTC haute performance, les produits présentent les avantages d'une production importante, d'une qualité élevée, d'une bonne cohérence, d'une grande fiabilité, en plus de pouvoir être fabriqués à partir de nombreux types de capteurs de température NTC, ils peuvent également être fournis à d'autres usines de capteurs NTC et exportés en grandes quantités vers l'étranger.
|
|
|
|
|
Numérotation des pièces
Modèles normaux
|
CWF1 Revêtement en résine époxy
|
|
|
CWF2 Aluminium, cuivre, capuchon en acier inoxydable
|
|
|
CWF3 Capuchon en plastique
|
|
|
CWF4 Tôle fixe
|
|
|
CWF5 Forme spéciale
|
|
Capteur de température NTC -- un aperçu de l'atelier
Avantages et caractéristiques du capteur de température automatique
- Nous avons le cœur du capteur de température NTC -- des ensembles complets de lignes de production et la technologie de base des droits de propriété intellectuelle exclusifs pour la thermistance NTC de mesure de température haute performance.
- Nous avons toutes sortes d'éléments centraux NTC du capteur de température NTC -- les thermistances de mesure de température haute performance sont notre propre production, séries complètes, diversité structurelle. Nos produits peuvent répondre aux exigences de mesure de précision dans différentes plages de température, des basses températures, des températures moyennes et basses aux températures moyennes et élevées. Ces produits ont passé de nombreuses certifications de sécurité nationales et étrangères.
- Les caractéristiques de résistance et de température peuvent entièrement répondre aux exigences du client et offrir la meilleure commodité aux clients.
- Technique de fabrication mature du capteur de température NTC, production de masse à grande échelle, le produit a la meilleure capacité d'isolation d'étanchéité, de collision mécanique, de résistance à la flexion, bien réglé.
- Petit temps thermique, réponse rapide
- Multi-catégorie, séries complètes, de nombreux types de configurations de boîtier, facile à assembler
- Nous disposons d'équipements d'inspection de haut niveau qui effectuent un processus d'inspection strict et normatif.
- Nos produits de haute précision, haute fiabilité, haute stabilité, haute interchangeabilité, haute commonalité sont à la pointe de l'industrie.
(La tolérance la plus élevée peut atteindre ±0,02 °C) (Taux de dérive annuel ≤1 ‰)
La température et l'environnement de fonctionnement du capteur de température NTC dépendent des performances spécifiques de son élément central et du fil conducteur :
►Différentes thermistances NTC utilisées dans les capteurs de température NTC avec les différentes températures de fonctionnement suivantes :
Puce ou MF52A, MF51E, MF55 : température de résistance de 125 °C, température réelle de résistance de 150 °C
MF58 : température de résistance de 200 °C, température réelle de résistance de 250 °C
MF51 : température de résistance de 200 °C, température réelle de résistance de 250 °C
MF51 spécial : température de résistance de 250 °C, température réelle de résistance de 300 °C
Puce sans soudure : température de résistance de 450 °C, température réelle de résistance de 500 °C
►Environnement de fonctionnement
Dans un environnement à haute température, à forte humidité et à forte corrosion, nous suggérons d'utiliser une thermistance scellée en verre comme élément central. Et le type MF51 sera la meilleure thermistance NTC dans un environnement à forte humidité.
►Considérations de conception et procédure du capteur de température :
1. Choisissez la forme en fonction de la conception ou des exigences d'assemblage du client et confirmez la thermistance.
2. Confirmer l'élément thermistance et les autres matériaux en fonction des exigences des clients
3. Choisissez la résistance, la valeur B et la tolérance appropriées
4. Choisissez une technologie d'étanchéité et d'isolation appropriée pour répondre aux exigences du client
5. Choisissez une structure d'encapsulation appropriée pour répondre aux exigences de performance de la résistance aux chocs mécaniques
6. Répondre aux exigences particulières du client.
Test de fiabilité
| Élément de test | Norme de test | Méthode d'essai | Exigences de performance |
| Résistance à puissance nulle | CEI 60539-1 | Immerger les échantillons dans le bain à température constante à 25 °C ± 0,005 °C, tester la résistance stable |
Tolérance de résistance ±1 %
|
| Valeur B | CEI60539-1 | Immerger les échantillons dans le bain à température constante à 25 °C, 50 °C (ou 85 °C), tester la résistance stable et calculer la valeur B |
Tolérance de résistance ±1 %
|
| Chute libre |
CEI60068-2-32
|
Hauteur de chute : 1,5 ± 0,1 m, Surface : Ciment, 1 fois |
Aucun dommage évident, R25 △R/R≤±1 %
|
| Isolation |
CEI60539-1
|
Pression de 500 V sur le boîtier d'isolation, tester la résistance d'isolation |
>500 MOhm
|
| Tension de tenue | CEI60539-1 |
Tension de tenue : 1500 V/CA, courant de fuite : 2 mA Durée : 60 sec
|
Aucun dommage évident
|
| Tension | CEI60068-2-21 |
Tirer à vitesse uniforme à l'extrémité, F>4,0 KG (demandé par le client)
|
Aucun dommage évident, R25 △R/R≤±1 %
|
| Vibration | Q/HBm 108-94 | Fréquence d'essai : 10~500 Hz, oscillation : 1,2 mm accélération : 30 m/s2 Direction X, Y, Z Temps : 8 heures/direction |
Aucun dommage évident, R25 △R/R≤±1 %
|
| Humidité et chaleur stables | CEI60068-2-78 | Température : 40 ± 2 °C Humidité : 92-95 % HR Temps : 1000 ± 24 heures |
Aucun dommage évident, R25 △R/R≤±1 %
|
| Constante de temps thermique | CEI60539-1 | Immerger dans de l'eau à 25 °C, après équilibre thermique, immerger à 85 °C, la résistance atteint 63,2 %, calculer le temps total |
<10 sec
|
| Stockage à haute température | CEI60068-2-2 | Température : 125 °C ± 5 °C Temps : 1000 ± 24 heures | Aucun dommage évident, R25 △R/R≤±1 % |
| Choc thermique et froid | CEI60068-2-14 |
-40 °C~+125 °C T1 : 30 min Cycle : 1000
|
Aucun dommage évident, R25 △R/R≤±1 %
|
| Expérience de frappe | CEI60068-2-77 |
Accélération : 250 m/s2 Durée d'impulsion : 6 ms Nombre de coups : 1000 Temps de récupération : 2 heures
|
Aucun dommage évident, R25 △R/R≤±1 %
|
| Stockage à basse température | CEI60068-2-1 |
Température : 40 ± 2 °C Temps : 1000 ± 24 heures
|
Aucun dommage évident, R25 △R/R≤±1 %
|
| Brouillard salin | CEI60068-2-11 | Température : 35 ± 2 °C Heure de collecte : 1,0 mL~2,0 mL Temps : déterminer selon la demande réelle |
Aucun dommage évident, R25 △R/R≤±1 %
|
Introduction des équipements de test et d'inspection
|
|
|
|
Nom : Chambre de choc thermique haut/bas Fonction : tester la résistance du produit au choc thermique haut/bas |
Nom : Chambre à température et humidité constantes Fonction : tester l'état de stockage des produits sous chaleur et humidité stables |
|
|
|
|
Nom : Équipement de test des vibrations Fonction : tester l'effet sur le produit pendant le transport généré par la fréquence et l'amplitude des vibrations |
Nom : Machine d'essai au brouillard salin Fonction : Tester la résistance du produit à l'oxydation, à la corrosion |
|
|
|
Nom : Analyseur de taille de particules laser Fonction : Analyser le matériau de la taille des particules laser |
Nom : Four à vide et à haute température Fonction : test de vieillissement à haute température |
|
|
|
Nom : Analyseur de spectre Fonction : analyser la teneur en substances nocives des produits |
Nom : Jauge d'épaisseur électrolytique Fonction : Utilisé pour tester l'épaisseur du revêtement de la matière première |
|
|
|
Nom : Instrument de bain d'huile à température constante Fonction : tester la température ambiante à la résistance à point constant (tolérance ±0,002 °C) |
Nom : Évier de test de précision à basse température Fonction : Tester la température à la résistance à point constant entre -70 °C et 0 °C (tolérance ±0,01 °C) |
|
|
|
Nom : Instrument de test de dissipation et de constante de temps thermique Fonction : Tester la dissipation et la constante de temps thermique |
Nom : Testeur d'impact NTC Fonction : Tester la capacité d'impulsion que les produits peuvent supporter |
|
|
|
Nom : Instrument de test de tension de tenue Fonction : Tester la tension de tenue d'isolation |
Nom : Alimentation CC à tension constante Fonction : Tester la consommation d'énergie nominale |
|
|
|
Nom : Projecteur Fonction : Tester l'apparence et la structure interne |
Nom : Instrument de taux d'allongement Fonction : Tester le taux d'allongement des fils |
|
|
|
Nom : Machine d'essai de vieillissement de surcharge Fonction : Test de vieillissement électrique des produits de mesure de température |
Nom : Table d'expérimentation chimique Fonction : Mélange chimique |
|
Nom : Étape de vieillissement Fonction : Tester la fiabilité du vieillissement du produit |
