Sensor de température NTC 10KOHM 3950 Pour la réfrigération CVC
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | SHIHENG |
| Certification: | CQC |
| Numéro de modèle: | CWF |
Conditions de paiement et expédition:
| Quantité de commande min: | 5000 |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | En vrac |
| Délai de livraison: | 2~ 3 semaines |
| Conditions de paiement: | T/T, Western Union, Moneygram, Paypal |
| Capacité d'approvisionnement: | 4 milliards de morceaux par an |
|
Détail Infomation |
|||
| Taper: | Capteur de température NTC personnalisé de précision étanche CWF | R25: | 0,1K ~ 1000K ohms |
|---|---|---|---|
| Logement: | Etc. époxyde/en laiton/d'acier inoxydable/en aluminium/en plastique. | Personnalisé: | Disponible |
| Longueur de câble: | A conseiller par le client | Application: | Automobile, médical, barbecue, appareils ménagers, etc. |
| certificat: | CQC | Numéro CQC: | CQC10001052282 |
| plage de température de fonctionnement: | -80 ~ + 600 degrés | Élément de détection: | NTC/PTC/rdt/DS18B20 etc. |
| Câble/fil: | PVC, silicone, FEP, isolation de fibre de verre, autre | Tolérance à la résistance: | ± 5% du ± 3% du ± 2% du ± 1% du ± 0,5% |
| Mettre en évidence: | Capteur de température du thermocouple,Capteur de température à sonde NTC,10KOHM 3950 thermistor ntc |
||
Description de produit
Sensor de température NTC personnalisé de précision CWF imperméable à l'eau certifié CQC 10KOHM 3950 pour climatisation et réfrigération
Lien de téléchargement du fichier de spécification PDF: Le détecteur de température NTC de précision CWF.pdf
Généraux
NTC Temperature Sensors offers wide range of standard and customized temperature sensors designed according to individual customer's requirements covering applications in temperature range between -80°C and +600°CNotre produit contient des capteurs de température construits à l'aide de thermistors NTC/PTC, RTD, DS18B20 et autres éléments de détection montés dans une large gamme de boîtiers métalliques/plastiques.
Comment commander?
1. Plage de température de fonctionnement: ?
2. Application: ?
3- Matériau et dimension du logement: ?
4Spécification de l'élément de détection: ?
(Par exemple: si l'élément de détection est un thermistore NTC, alors la résistance à 25 degrés est de 10KOHM, la tolérance à la résistance est de ±1% ; la valeur bêta est de 3950, la tolérance bêta est de ±1%)
5.L'envergure et la longueur du câble
6. Comment gérer la queue du câble? Joindre le connecteur ou dépouillé et en conserve? Si vous joignez le connecteur, veuillez nous indiquer le numéro de pièce du connecteur et nous vous en recommanderons un approprié.
7- Des exigences particulières? - Par exemple: tolérance au point de température, etc.
8Quantité estimée requise
Remarque: si vous pouvez fournir une fiche/un dessin ou un MPN célèbre, vous n'avez pas besoin de fournir les informations ci-dessus.
Caractéristiques
Stabilité et fiabilité prouvées,
Des solutions rentables
Variété de boîtiers et tubes en métal et en plastique conçus pour des applications spécifiques
Confectionnée avec différents types de résine pour une bonne protection des capteurs
Disponible avec des types spéciaux de câbles (2 câbles à noyau ou enroulés avec isolation en PVC, silicone, téflon ou Kynar, câbles avec écran et autres), connecteurs et autres accessoires
Fournit une bonne protection contre les conditions environnementales
Résistance à haute tension et résistance dynamique avérées
Large gamme de résistance/température, caractéristiques
Conçus pour la mesure, le contrôle et la compensation de la température
Application du projet
Automobile ((Air conditionné, contrôle/gestion du climat dans la cabine,
Surveillance de la température extérieure, sièges chauffés, direction chauffée
Produits de consommation, instruments
Fours industriels, douches électriques, climatisation et réfrigération, détecteurs d'incendie, piscines et spas, autres...
Affichage de produits populaires

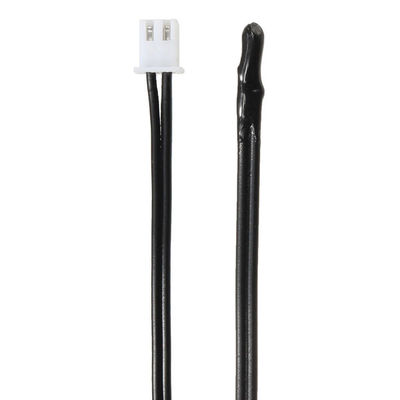

a.CWF1 Emballé avec de la résine époxy
| Dimension (en mm) | Le code | S1 | S2 | S3 | S4 | Fonction | Application principale |
 |
Dmax | 4 | 5 | 6 | 7 | À l'épreuve de l'humidité, peu de temps, réponse rapide |
Famille appareil de climatisation, réfrigérer. |
| L1max | 16 | 16 | 16 | 16 | |||
| Les câbles | 28# | 26# | 24# | 22# | |||
| L2 | À vous informer | ||||||

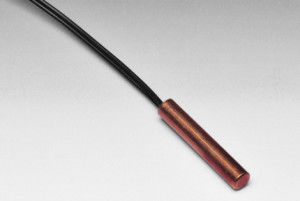

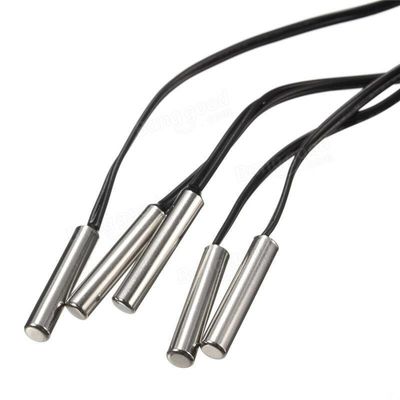

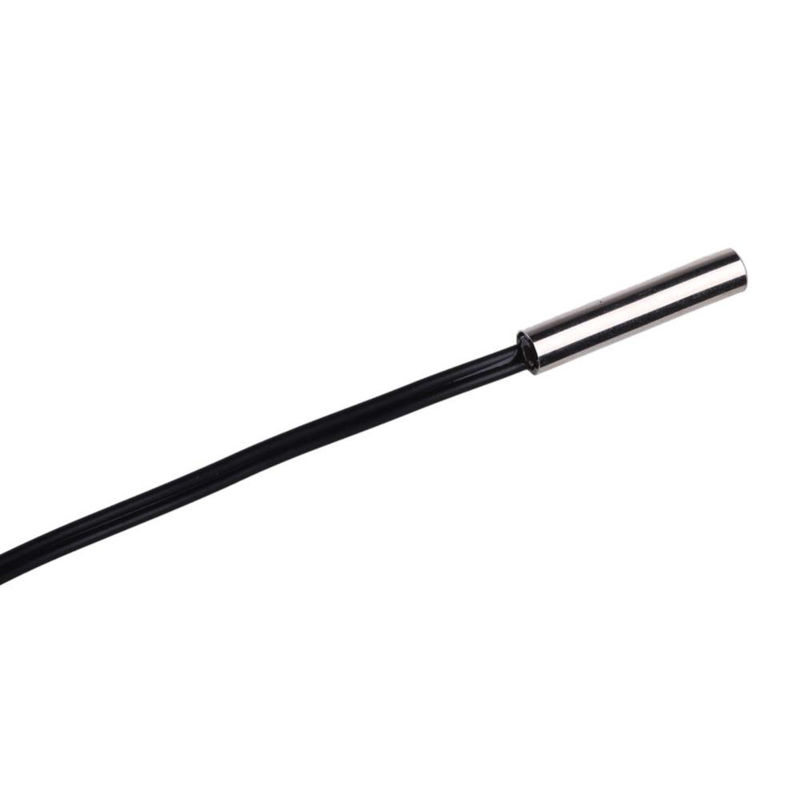

b.CWF2 Emballé avec de l'aluminium, du cuivre, de l'acier inoxydable, etc.
| Dimension (en mm) | Le code | S1 | S2 | S3 | S4 | S5 | S6 | S7 | Fonction | Application du projet |
|
Dmax | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
À l'épreuve de l'humidité, grand coefficient, excellente stabilité |
Maison chauffage de réfrigérateur à air conditionné |
| L1max | 20 | 20 | 25 | 30 | 20 | 25 | 30 | |||
| L2 | Conformément aux exigences du client | |||||||||
c.CWF3 Emballé avec du plastique
| Dimension (en mm) | Le code | S1 | S2 | S3 | S4 | Fonction | Application du projet |
|
D | 3.5 | 4 | 5 | 6 |
résistant à l'humidité, Excellente cohérence, résistance à la tension |
La maison attend, appareil de climatisation, réfrigérer. |
| L1 | 15 | 15 | 15 | 20 | |||
| L2 | À conseiller par le client | ||||||
|
D | 4 | 8 | 8 | |||
| L1 | 10 | 35 | 50 | ||||
| L2 | À conseiller par le client | ||||||

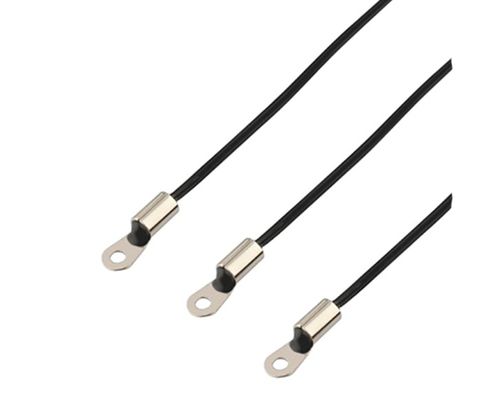

d ajout de tôle fixe CWF4
| Dimension (en mm) | Fonction | Application du projet |
|
|
Il peut être rencontré avec monture différente exigence parce que de l'agilité |
Ventilateur le contrôle, secteur industriel métre |

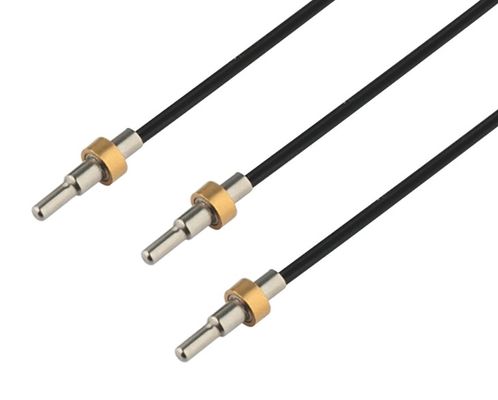

e CWF5 Forme d'emballage spéciale
| Dimension (en mm) | Fonction | Application du projet |
|
Temps réduit, réponse rapide, stabilité. |
Appliqué en Environnement à haute température, chauffage, Le four à café, etc. |
Principaux paramètres technologiques
| Numéro de pièce | Résistance nominale R25 | Valeur B (25/50) |
Coefficient de dissipation
|
Constante de temps thermique | Température de fonctionnement | ||
| Dimension KOhm | Tolérance en pourcentage | (K) | Tolérance en pourcentage | Mw/°C | seconde | °C | |
| CWF□□□3100 | 0.1 à 20 |
± 1 ±2 ±3 ± 5 |
3100 | ± 1 | ≥ 2.2 | ≤ 70 | -55 à +125 |
| CWF□□□3270 | 0.2 à 20 | 3270 | |||||
| CWF□□□3380 | 0.5 à 50 | 3380 | |||||
| CWF□□□3470 | 0.5 à 50 | 3470 | |||||
| CWF□□□3600 | 1 à 100 | 3600 | |||||
| CWF□□□3950 | 5 à 100 | 3950 | |||||
| CWF□□□4000 | 5 à 100 | 4000 | |||||
| CWF□□□4050 | 5 à 200 | 4050 | |||||
| CWF□□□4150 | 10 à 250 | 4150 | |||||
| CWF□□□4300 | 20 à 1000 | 4300 | |||||
| CWF□□□4500 | 20 à 1000 | 4500 | |||||
Thermistors NTC-élément de détection utilisés
Atelier de thermistors NTC de haute qualité et de haute performance
Nous avons le processus unique et la technologie de base leader avec les droits de propriété intellectuelle exclusifs de l'équipement de poudre de céramique, fait de puces, haute performance NTC production automatique par lots.
Nous avons plus de 12 séries de chaînes de production automatiques de thermistors NTC de haute performance, les produits ont les avantages d'une grande production, de haute qualité, d'une bonne cohérence, d'une grande fiabilité,En outre, il peut être fait de nombreux types de capteurs de température NTCIl peut également être fourni à d'autres usines de capteurs NTC et exporté en grande quantité à l'étranger.
|
|
|
|
|
|
NTC Capteur de température -- un coup d'œil à l'atelier
Avantages et caractéristiques du capteur de température automatique
- Nous avons le cœur du capteur de température NTC, des ensembles complets de chaînes de production et la technologie de base des droits de propriété intellectuelle pro-préétaires pour la mesure de la température haute performance du thermistore NTC.
- Nous avons toutes sortes d'éléments de base de NTC Sensor de température NTC - thermistors de mesure de température haute performance sont de production propre, série complète, diversité structurelle.Nos produits peuvent répondre aux exigences de la mesure de prévision dans la zone de température différente de basse températureCes produits ont passé de nombreuses certifications de sécurité nationales et étrangères.
- Les caractéristiques de résistance et de température peuvent répondre entièrement aux exigences du client et favoriser la meilleure commodité pour les clients.
- La technique de fabrication mature du capteur de température NTC, la production de masse à grande échelle, le produit a la meilleure capacité d'étanchéité d'isolation, collision mécanique, résistance à la flexion, bien monté.
- Temps thermique réduit, réponse rapide
- Catégories multiples, série complète, configuration de logement variée, assemblage facile
- Nous disposons d'équipements d'inspection de haut niveau qui assurent un processus d'inspection strict et normatif.
- Nos produits de haute précision, haute fiabilité, haute stabilité, hautement interchangeables, hautement communs sont avancés dans l'industrie.
(La tolérance maximale peut atteindre ±0,02°C) (Années de dérive ≤1‰)
La température de fonctionnement et l'environnement du capteur de température NTC dépendent des performances spécifiques de son élément central et du fil de plomb:
Thermistor NTC différent utilisé dans les capteurs de température NTC avec la température de fonctionnement différente suivante:
Puce ou MF52A, MF51E, MF55: résistance à la température de 125°C, résistance à la température réelle de 150°C
MF58: résistance à la température de 200°C, résistance à la température réelle de 250°C
MF51: résistance à la température de 200°C, résistance à la température réelle de 250°C
MF51 spécial: résistance à la température de 250°C, résistance à la température réelle de 300°C
Puce sans soudure: résistance à la température de 450°C, résistance à la température réelle de 500°C
L'environnement de fonctionnement
Dans un environnement de température élevée, d'humidité élevée et de corrosion élevée, nous suggérons d'utiliser un thermistor de type scellé en verre comme élément de base.Et le type MF51 sera le meilleur thermistor NTC dans un environnement à haute humidité.
Considérations de conception et procédure du capteur de température:
1Choisissez la forme en fonction des exigences de conception ou d'assemblage du client et confirmez le thermistore.
2- Confirmer l'élément thermistor et d'autres matériaux selon les exigences des clients
3Choisissez la résistance appropriée, la valeur B et la tolérance
4Choisissez une technologie d'isolation et d'étanchéité adaptée aux besoins du client
5. Choisir une structure d'encapsulation appropriée pour répondre aux exigences de performance de la résistance aux chocs mécaniques
6- Répondre aux exigences spéciales du client.
Test de fiabilité
| Point d'essai | Norme d'essai | Méthode d'essai | Exigences de performance |
| Résistance de puissance nulle | Nombre d'équipements | Immerger les échantillons dans le bain à température constante à 25°C±0,005°C, tester la résistance constante |
Résistance à ± 1%
|
| Valeur B | Pour l'équipement d'échange | Immerger les échantillons dans le bain à température constante à 25°C, 50°C ((ou 85°C), tester la résistance constante et calculer la valeur B |
Résistance à ± 1%
|
| Chute libre |
Le nombre d'émissions de CO
|
Hauteur de chute: 1,5 ± 0,1 m,Surface: ciment, 1 fois |
Aucun dommage évident, R25 △R/R≤±1%
|
| Isolement |
Pour l'équipement d'échange
|
Pression de 500 V sur la coque isolante pour l'essai de résistance de l'isolation |
> 500 MOhm
|
| Résister à la tension | Pour l'équipement d'échange |
Résister à la tension: 1500V/CA, courant de fuite: 2mA Durée: 60 secondes
|
Aucun dommage évident
|
| Tension | Pour les appareils électroniques |
Vitesse de traction uniforme à l'extrémité, F>4,0KG (à la demande du client)
|
Aucun dommage évident, R25 △R/R≤±1%
|
| Vibration | Q/HBm 108 à 94 | Fréquence d'essai: 10 à 500 Hz, oscillation: accélération de 1,2 mm: 30 m/s2 Direction X,Y,Z Temps:8 heures/direction |
Aucun dommage évident, R25 △R/R≤±1%
|
| Humidité et chaleur constantes | Pour les véhicules à moteur électrique | Température: 40 ± 2°C Humidité: 92 à 95% RH Temps: 1000 ± 24 heures |
Aucun dommage évident, R25 △R/R≤±1%
|
| Constante de temps thermique | Les États membres doivent: | Immersion dans l'eau à 25°C, après équilibre thermique, immersion à 85°C, résistance atteint 63,2%, temps total calculé |
< 10 secondes
|
| Conservation à haute température | Pour les véhicules à moteur électrique | Température: 125°C ± 5°C Temps: 1000± 24 heures | Aucun dommage évident, R25 △R/R≤±1% |
| Choc thermique et froid | Pour les appareils électroniques |
-40°C à +125°C T1:30min Temps de cycle:1000
|
Aucun dommage évident, R25 △R/R≤±1%
|
| Expérience de frappe | Le nombre de pièces de rechange doit être le même. |
Accélération:250 m/s2 Durée de l'impulsion: 6 ms Temps de frappe: 1000 Temps de récupération: 2 heures
|
Aucun dommage évident, R25 △R/R≤±1%
|
| Conservation à basse température | Pour les appareils de surveillance |
Température: 40±2°C Température: 1000±24 heures
|
Aucun dommage évident, R25 △R/R≤±1%
|
| Spray de sel | Pour les véhicules à moteur électrique | Température: 35±2°C Heure de collecte: 1,0 mL à 2,0 mL Temps: déterminer selon la demande réelle |
Aucun dommage évident, R25 △R/R≤±1%
|
Introduction d'équipements d'essai et d'inspection
|
|
|
|
Nom: chambre de choc à haute/faible température Fonction: le produit d'essai résiste à une chambre de choc à haute/faible température |
Nom: chambre à température et humidité constantes Fonction: l'état de stockage des produits à l'essai dans des conditions d'humidité et de chaleur constantes |
|
|
|
|
Nom : Équipement d'essai des vibrations Fonction: tester l'effet sur le produit pendant le transport généré par la fréquence et l'amplitude des vibrations |
Nom : machine d'essai à pulvérisation saline Fonction: Résistance du produit à l'oxydation, à la corrosion |
|
|
|
Nom: analyseur laser de taille de particules Fonction : Analyse du matériau de taille de particule laser |
Nom: four sec à vide et à haute température Fonction: essai de vieillissement à haute température |
|
|
|
Nom: analyseur de spectre Fonction : analyser la teneur en substances nocives des produits |
Nom : électrolyseur d'épaisseur Fonction : utilisé pour tester l'épaisseur du revêtement de la matière première |
|
|
|
Nom : Instrument de bain à huile à température constante Fonction : température ambiante d'essai à résistance constante (tolérance ± 0,002°C) |
Nom : Evier d'essai de précision à basse température Fonction : température d'essai à point de résistance constant pendant -70°C à 0°C (tolérance ±0,01°C) |
|
|
|
Nom : alimentation en tension constante et courant constant en courant continu (courant élevé) Fonction: courbe de test U-I |
Nom : Sortisseur de thermistors de haute précision Fonction : Résistance d'essai du thermistore |
|
|
|
Nom : Instrument d'essai de la constante de dissipation et de temps thermique Fonction : dissipation d'essai et constante de temps thermique |
Nom: NTC Impact Tester Fonction : Capacités d'essai d'impulsion que les produits peuvent supporter |
|
|
|
Nom : Instrument d'essai de résistance à la tension Fonction : Isolation d'essai résiste à la tension |
Nom: alimentation en tension constante en courant continu Fonction : consommation de puissance nominale d'essai |
|
|
|
Nom: Projecteur Fonction: tester l'apparence et la structure intérieure |
Nom : Instrument du taux d'allongement Fonction : taux d'allongement des conduites d'essai |
|
|
|
Nom de la machine d'essai de vieillissement par surcharge Fonction : Essai de vieillissement électrique des produits de mesure de la température |
Nom: Tableau d'expérience chimique Fonction: mélangeur chimique |
|
Nom: stade de vieillissement Fonction : essai de fiabilité du produit en vieillissement |
