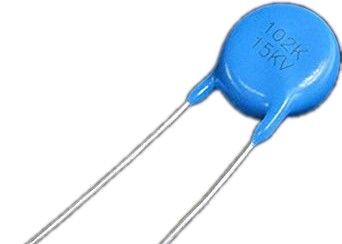

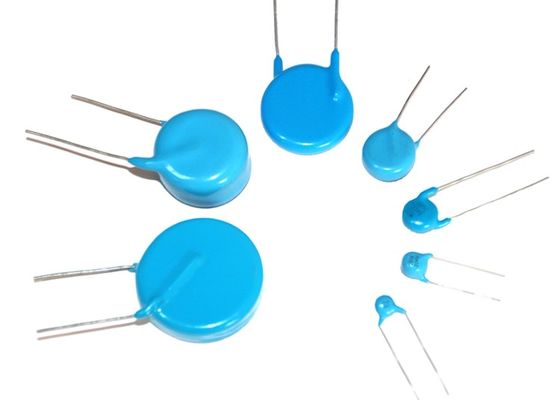

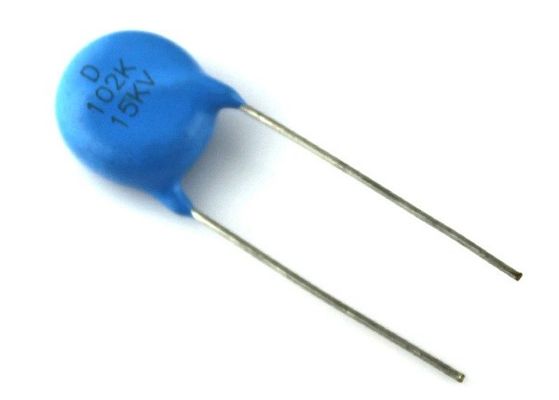

Condensateur à disque céramique de Murata Electronics
Détails sur le produit:
| Nom de marque: | UCHI |
| Numéro de modèle: | CT81-15KV-D19-F12.5-102K |
Conditions de paiement et expédition:
| Quantité de commande min: | 100PCS |
|---|---|
| Prix: | 0.35~0.5 USD/Pieces |
| Détails d'emballage: | En vrac |
| Délai de livraison: | Actions pour la petite quantité |
| Conditions de paiement: | T/T. |
| Capacité d'approvisionnement: | 1000,000pcs par mois |
|
Détail Infomation |
|||
| Catégorie de produit: | Condensateurs en céramique de disque | Capacitance: | 1000PF |
|---|---|---|---|
| C.C d'estimation de tension: | C.C 15KV | Tolérance: | 10% |
| Diamètre: | 18mm | Espacement des plombs: | 12,5 mm |
| Température de fonctionnement: | -25~+85C | Style de terminaison: | Radial |
| Capacité - N-F: | 1nF | Capacité - uF: | 0.001uF |
| Poids unitaire: | 6 grammes | Coefficient de température: | +/- 1000 ppm/C |
| Mettre en évidence: | Condensateur céramique à disque,condensateurs à film haute tension,condensateurs à disque céramique haute tension |
||
Description de produit
Des condensateurs à disque en céramique à haute tension croisée 1000pF +/-10% DC15k volt
Environ N4700 en céramique
Y5T est une meilleure performance que les céramiques générales de classe II.
+22/-33% de -25°C à +85°C. Le facteur de dissipation est inférieur à 1%, la résistance d'isolation supérieure à 100000MΩ.
Propriétés diélectriques céramiques
| Je ne veux pas. |
D'autres matériaux |
Température de fonctionnementPériode ((°C) |
Isolement |
Dissipation |
Température |
| 1 |
Y5T |
-25/+85 | 100000 | 00,2% | +/-28% |
Dimension et style de plomb
◆Classifications standard:
Résistant à une tension ≥ 1,5 fois la tension nominale (en huile)
| Je ne veux pas. | Numéro de la partie |
D'autres matériaux |
Nommé |
Capacité | Dimension (en mm) | ||||
| C | Le TOL. | D | T | F | d | ||||
| 1 | Le nombre total d'électricités utilisées est de: | Y5T | 15 KVDC | 1000 | ± 10% | 18.5 | 7.5 | 12.5 | 0.8 |
◆ Caractéristiques
* Facteur de dissipation faible de 1% à 1 KHZ
*Haute fréquence ≥ 100KHZ
*Current élevé ≥ 15 mA
*Tensions élevées ≥ 45 KVDC
*Résistance à l'isolation élevée ≥100000MΩ
*Longue durée de vie ≥10 ans
*Faibles pertes, haute stabilité
* Haute capacité dans les petites tailles
*Conducteurs radiaux
*Condensateur à couche unique en céramique
*Excellente résistance à la chaleur, à l'humidité et à une tension de haute résistance diélectrique.
*Travaillé avec une résine époxy ignifuge.
◆Utilisations
*Alimentation haute tension;
*lasers à gaz, générateur d'impulsions haute tension
*Équipement à rayons X
*Réseau intelligent
*Industrie
*militaire
*Lampes à xénon cachées, lampes à xénon cachées, ampoules à xénon cachées, lampes à xénon cachées, transformateurs de tension (VT), transformateurs de potentiel, transformateurs de haute tension, transformateurs de tension extérieure,Convertisseur de tensionTransformateur de tension constante, convertisseur de puissance, convertisseur de tension, convertisseur de tension, convertisseur de puissance, invertisseur,
*Téléviseurs couleur doubleurs et tripleurs
*Alimentation en courant continu haute tension (PPC, appareils à rayons X, purificateurs d'air, lasers, etc.)
* Condensateur de réglage dans le circuit de mise au point pour affichage
Précautions à prendre
(1) Pendant le transport et le stockage
• Ne transportez ni ne stockez pas le condensateur à haute température ou humidité.
• Ne pas exposer à des gaz toxiques tels que H2SO4, HCL ou HNO3.
• Évitez les chocs excessifs tels que ceux causés par une chute.
(2) Pendant le fonctionnement
• Évitez le contact avec les électrolytes tels que la transpiration.
• Évitez les chocs excessifs tels que ceux causés par une chute.
• N'appliquez pas de soudure sur les bornes.
• Ne pas réutiliser les bornes.
(3) Utilisation
• Lorsque le condensateur est utilisé pour des impulsions à haute vitesse, par exemple avec un laser, assurez-vous que le
la tension (âge de tension de pic à pic) est dans les spécifications nominales du condensateur.
• Assurez-vous que le condensateur n'est pas exposé à la chaleur radiante des chambres ou des transformateurs.
