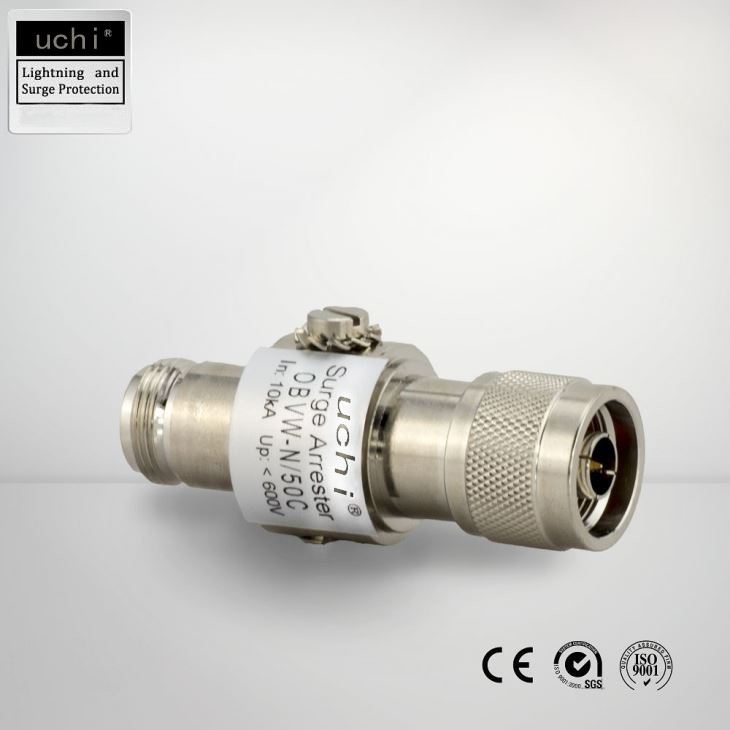

Dispositif de protection de pointe de courant de chevaux-vapeur 300W SPD, intercepteur 600V de montée subite de rf
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | Uchi |
| Certification: | CE / SGS / ISO9001 |
| Numéro de modèle: | OBVW-N/50C |
Conditions de paiement et expédition:
| Quantité de commande min: | 200 morceaux |
|---|---|
| Prix: | Negotiate |
| Détails d'emballage: | le paquet d'exportation/négocient |
| Délai de livraison: | 5-15 jours après paiement |
| Conditions de paiement: | T/T, L/C, Western Union |
| Capacité d'approvisionnement: | 60000 morceaux par mois |
|
Détail Infomation |
|||
| Nom: | Intercepteur de montée subite de rf | Condition: | Original de 100% |
|---|---|---|---|
| CertificationCE, CQC: | CE/CQC/GV | Utilisation: | Protection contre la foudre |
| Largeur de bande: | <4ghz> | Perte par insertion (utilisateur): | moins que 0.1db |
| Impédance: | 75Ohm | Courant dérivé nominal dedans: | 10KA |
| Chevaux-vapeur: | <300w> | caractéristique: | Basse perte par insertion |
| Mettre en évidence: | Intercepteur de montée subite de rf,dispositif de protection de la montée subite 300W SPD,dispositif de protection de la montée subite 600V SPD |
||
Description de produit
Intercepteur de montée subite de rf, dispositif de protection de montée subite pour la protection contre la foudre
Description de produit
OBVW est la série de dispositifs pour décharger des surtensions passagères induites dans les lignes coaxiales. Selon le CEI 61643-21. Format coaxial.
Approprié à la protection de la transmission de radiofréquence et de l'équipement de réception. Par leur nature, ils sont fortement exposés aux surtensions passagères induites (montées subites) liées à l'activité météorologique.
Pour BNC, F, N, connecteurs de TNC.
Idéal pour la protection des systèmes de transmission et de réception tels que la TV et les antennes par radio, la TV à circuit fermé (télévision en circuit fermé), les alarmes, etc.
Technique et paramètres
| OBVW- BNC/75C |
OBVW- BNC/50C |
OBVW- N/75C |
OBVW- N/50C |
OBVW- F/75C |
OBVW- F/50C |
|
| Tension continue maximum Uc de fonctionnement (|) | DC68V/AC130V/AC280V | |||||
| Courant dérivé nominal en ka (8/20µs) | 10kA | |||||
| Ka maximum d'Imax de courant dérivé (8/20µs) | 20kA | |||||
| Puissance de crête maximum (w) | <300> | |||||
| Interface | BNC | N | F | |||
| Niveau de protection de tension (haut) | <600v> | |||||
| Largeur de bande (mégahertz) | 0-3000 | |||||
| Rapport d'onde stationnaire, VSWR | ≤1.2 | |||||
| Perte par insertion | ≤0.1db | |||||
| Impédance (Ω) | 75Ω | 50Ω | 75Ω | 50Ω | 75Ω | 50Ω |
Avantage :
• Prix inférieurs
• Basse capacité
• Courant dérivé élevé
• Protection continue et répétée dans l'environnement intense
Application
•Distribution d'AC/DC
•Alimentations d'énergie
•Automation industrielle
•Télécommunication
•Systèmes de commandes de moteur
•Applications de PLC
•Équipement de transfert de puissance
•Applications de la CAHT
• Commandes à C.A.
•Systèmes d'UPS
•Systèmes de sécurité
•Centres d'IT/Data
•Matériel médical
•Distribution d'AC/DC
•Alimentations d'énergie
•Automation industrielle
•Télécommunication
•Systèmes de commandes de moteur
•Applications de PLC
•Équipement de transfert de puissance
•Applications de la CAHT
• Commandes à C.A.
•Systèmes d'UPS
•Systèmes de sécurité
•Centres d'IT/Data
•Matériel médical
Lignes électriques passagères du surgesin BT de tension
Les surtensions passagères sont des montées subites de tension qui peuvent atteindre des ofkilovolts de dix avec une durée de l'ordre des micro-secondes. En dépit de la durée de theirshort, le contenu de haute énergie peut causer l'équipement sérieux de problemsto relié à la ligne, du vieillissement prématuré à
destruction, entraînant des ruptures entretenir et la perte financière. Thistype de montée subite peut avoir de diverses différentes causes, y compris
foudre atmosphérique heurtant directement la protection externe (paratonnerres) sur une ligne de bâtiment ou de transmission ou l'associatedinduction des champs électromagnétiques sur les conducteurs métalliques.
Les lignes extérieures et plus longues sont plus exposés à ces champs, qui reçoivent souvent des hauts niveaux d'induction.
Il est également commun pour des phénomènes de non-temps, comme
commutation de centre de transformateur ou la séparation des charges inductives d'orother de moteurs pour causer des pointes de tension dans les lignes adjacentes.
Les surtensions passagères sont des montées subites de tension qui peuvent atteindre des ofkilovolts de dix avec une durée de l'ordre des micro-secondes. En dépit de la durée de theirshort, le contenu de haute énergie peut causer l'équipement sérieux de problemsto relié à la ligne, du vieillissement prématuré à
destruction, entraînant des ruptures entretenir et la perte financière. Thistype de montée subite peut avoir de diverses différentes causes, y compris
foudre atmosphérique heurtant directement la protection externe (paratonnerres) sur une ligne de bâtiment ou de transmission ou l'associatedinduction des champs électromagnétiques sur les conducteurs métalliques.
Les lignes extérieures et plus longues sont plus exposés à ces champs, qui reçoivent souvent des hauts niveaux d'induction.
Il est également commun pour des phénomènes de non-temps, comme
commutation de centre de transformateur ou la séparation des charges inductives d'orother de moteurs pour causer des pointes de tension dans les lignes adjacentes.
Montées subites dans les réseaux andsignalling de télécom
Les montées subites tendent à induire des courants dans des conducteurs allmetal ; est-ce que non seulement des lignes de thepower sont affectées, mais ainsi sont les allcables dans une plus ou moins large mesure, selon la distance au focusof la montée subite.
Bien qu'un plus à faible intensité soit induit, l'effet produit est également ou moredestructive, en raison du greatersensitivity d'électronique equipmentconnected aux lignes de communication (téléphone, Ethernet, R, etc.).
Bien qu'un plus à faible intensité soit induit, l'effet produit est également ou moredestructive, en raison du greatersensitivity d'électronique equipmentconnected aux lignes de communication (téléphone, Ethernet, R, etc.).
Importance des connexions de theground
Les protecteurs de surtension (SPD) détournent le toground d'énergie excédentaire, limitant ainsi la tension de crête à un acceptablevalue pour le matériel électrique relié.
Une prise de terre au sol en à état approprié est, donc, un aspect clé pour la protection efficace contre des surtensions. Fonctionnement de guaranteesproper d'état de prise de terre au sol de surveillance des dispositifs de protection de montée subite.
Les protecteurs de surtension (SPD) détournent le toground d'énergie excédentaire, limitant ainsi la tension de crête à un acceptablevalue pour le matériel électrique relié.
Une prise de terre au sol en à état approprié est, donc, un aspect clé pour la protection efficace contre des surtensions. Fonctionnement de guaranteesproper d'état de prise de terre au sol de surveillance des dispositifs de protection de montée subite.
Protection complète
Une protection efficace de surtension doit combiner les systèmes de protection thefollowing :
Protection externe (paratonnerres d'ESE et
faradization). Système pour la protection contre le lightningstrike direct. Ceux-ci capturent la foudre dans le protectedarea et la mènent, d'une façon commandée, pour rectifier sans risque. Protection interne (dispositifs de protection d'andsurge de surtension de fréquence de puissance). Équipement conçu au protectagainst les effets des surtensions dans l'équipement
relié aux systèmes d'alimentation d'énergie et/à réseaux d'orcommunications.
Systèmes au sol (fondre et isolation
surveillance). Systèmes qui permettent aux dischargecurrents atmosphériques d'être dispersés dans le sol. Le besoin formonitoring les offres au sol de system.CUAJE un widerange des produits de chacun de ces systèmes. Il également
développe les produits faits sur commande, fournit le conseil et les consultingservices et le meilleur service après-vente.
Protection externe (paratonnerres d'ESE et
faradization). Système pour la protection contre le lightningstrike direct. Ceux-ci capturent la foudre dans le protectedarea et la mènent, d'une façon commandée, pour rectifier sans risque. Protection interne (dispositifs de protection d'andsurge de surtension de fréquence de puissance). Équipement conçu au protectagainst les effets des surtensions dans l'équipement
relié aux systèmes d'alimentation d'énergie et/à réseaux d'orcommunications.
Systèmes au sol (fondre et isolation
surveillance). Systèmes qui permettent aux dischargecurrents atmosphériques d'être dispersés dans le sol. Le besoin formonitoring les offres au sol de system.CUAJE un widerange des produits de chacun de ces systèmes. Il également
développe les produits faits sur commande, fournit le conseil et les consultingservices et le meilleur service après-vente.
