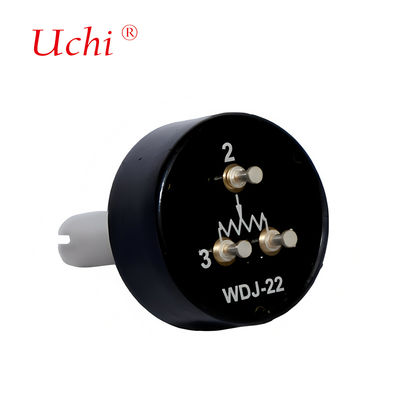

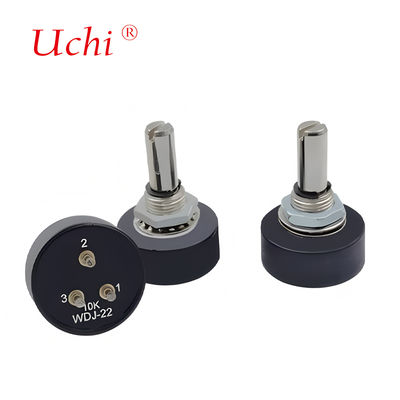

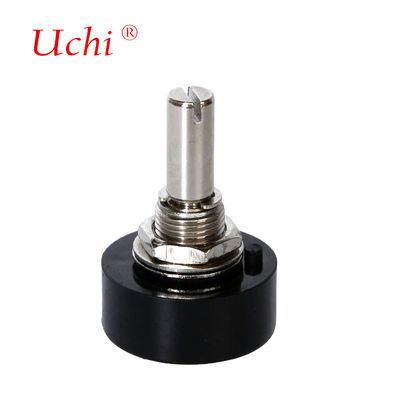

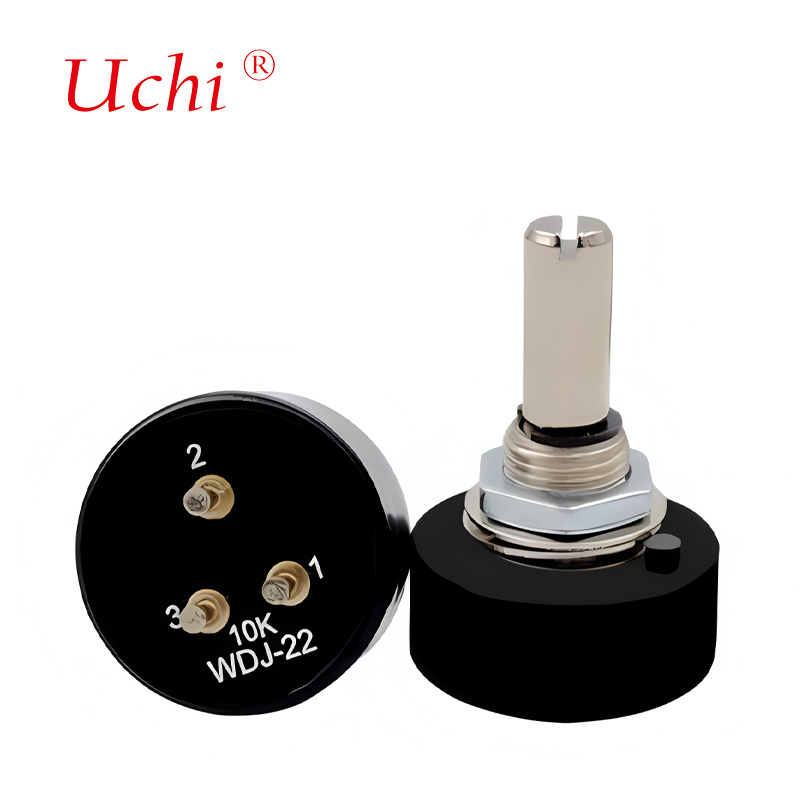

Capteur de déplacement angulaire de 10 k WDJ-22
Détails sur le produit:
| Lieu d'origine: | Dongguan ， Guangdong, Chine |
| Nom de marque: | Uchi |
| Certification: | SMC |
| Numéro de modèle: | Le WDJ-22 |
Conditions de paiement et expédition:
| Quantité de commande min: | 100pcs |
|---|---|
| Prix: | Négociable |
| Conditions de paiement: | T/T, paypal, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50000000pcs par mois |
|
Détail Infomation |
|||
| Résistance: | 1KΩ à 10KΩ | Tolérance à la résistance: | ± 10% |
|---|---|---|---|
| Mettre fin à la résistance: | <3Ω | Résistance réduite: | B |
| Linearité indépendante: | ± 0,5% | Puissance nominale: | 0,5 W (70 ℃) 0 W (120 ℃) |
| Bruit de crête (CRV): | <2%Rn | Résistance diélectrique: | 1000V 1minute |
| Voyage d'ajustement: | 90°120°200° 240° 300° 340° | Résolution: | Essentiellement infini |
| Tension d'entrée maximale: | 200VDC | ||
| Mettre en évidence: | Potentiomètre en plastique conducteur de 10K,potentiomètre capteur de déplacement angulaire,Potentiomètre de précision WDJ-22 |
||
Description de produit
Le potentiomètre en plastique conducteur WDJ-22 à longue durée de vie est conçu pour des applications de mesure d'angle précis.Ce capteur offre un faible bruit, une sortie de signal fluide pour une mesure précise du déplacement dans des applications telles que les barres de commande joystick et les servos.
- Type de servo-installation pour une utilisation et une installation pratiques
- Rotation continue de 360° avec angle effectif de 340° (personnalisable)
- Large plage de température: -40°C à +125°C
- Résolution essentiellement infinie
- Linearité élevée: ± 1% à ± 0,15%
- Durée de vie exceptionnelle: 5 millions de cycles
- Légèreté de sortie: < 0,1%
- Personnalisation du terminal arrière disponible
| Spécifications électriques | |
|---|---|
| Plage de résistance | 1KΩ à 10KΩ |
| Résistance Tolérance | ± 10% pour la norme |
| Mettre fin à la résistance | 3Ω |
| Linearité indépendante | ± 0,5% |
| Classification de la puissance | 0.5W ((70°C) 0W ((120°C) |
| Le bruit de pointe (CRV) | < 2%Rn |
| Résistance diélectrique | 1000 V 1 minute |
| Un voyage d'adaptation | 90° 120° 200° 240° 300° 340° |
| Résistance à l'isolation | 10M |
| Résolution | Essentiellement infini |
| Voltage d'entrée maximal | Pour les appareils à commande numérique |
| Spécifications environnementales | |
|---|---|
| Plage de température de stockage | -60°C à +125°C |
| Plage de température de fonctionnement | -60°C à +125°C |
| Coefficient de température | 500 ppm/°C |
| Durée de charge | 70°C à 1 000h ΔR/R≤±10% |
| Durée de vie en rotation | 1,000,000 fois, ΔR/R≤±7% |
| Portée IP | Pour la protection contre la corrosion |
| Résistance à la chaleur de la soudure | (350°C 3S) ΔR/R≤±2% |
| Cycle de température | (-25°C+,85°C 30 min/chacun,5 cycles) ΔR/R≤±10% |
| Vibration | 10-55 Hz, amplitude de 1,5 mm, 3 directions ΔR/R≤±5% |
| Spécifications mécaniques | |
|---|---|
| Voyage mécanique | 220° 320° 360° |
| Le couple de l'arbre | 25 à 35 gf*cm |
| Le couple de l'écrou de montage | 15 kgf*cm |
| Écoulement du puits | 0.15 mm |
| Joue à l' extrémité de l' arbre | (longueur de l'arbre 30 mm) 0,15 mm |
| Le jeu radial de l'arbre | 0.15 mm |
| Résistance de l'arbre (poussée) | 125 N (12,75 kgf) par minute. |
| Résistance de l'arbre (résistance à la traction) | 125 N (12,75 kgf) par minute. |
| Matériel électrique | Laveuse, serrure, noix |
Le capteur d'angle de la série WDJ-22 est idéal pour les applications nécessitant une mesure précise du déplacement, notamment:
- Systèmes de servo pour automobiles
- Machines et appareils de construction
- Appareils aérospatiaux et systèmes de missiles
- Antennes radar pour avions
- Machines pour le moulage par injection
- Machines et appareils pour le travail du bois
- Machines d'impression
- Régulateurs électroniques
- La robotique
- Systèmes de surveillance de l'ingénierie
- Équipements de sport contrôlés par ordinateur
Nous sommes une usine spécialisée avec une vaste expérience dans la fabrication de composants électroniques de haute qualité:
- Équipement de production avancé
- Équipe professionnelle de R&D
- Capacités OEM/ODM
- Normes strictes de contrôle de la qualité
Nous offrons des solutions d'expédition mondiales fiables avec un support après-vente complet:
- Service de courrier express
- DHL Express
- Télécommandes
- FedEx
Nous sommes une usine offrant des prix directs avec un soutien technique professionnel.
Les échantillons sont disponibles sur demande après la commande.
Nous acceptons les commandes OEM/ODM avec des exigences flexibles.
La livraison varie selon la quantité et le modèle, et les demandes urgentes sont prises en compte lorsque cela est possible.
Nous fournissons un support complet 24 heures sur 24 pour tous les produits.
