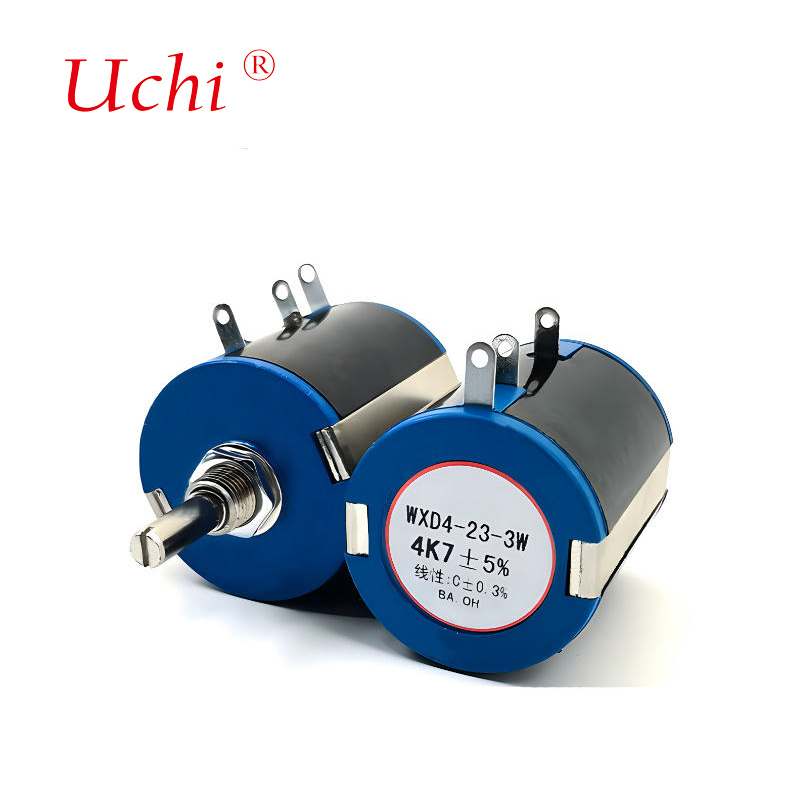

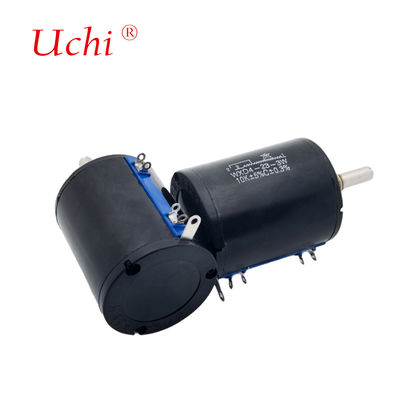

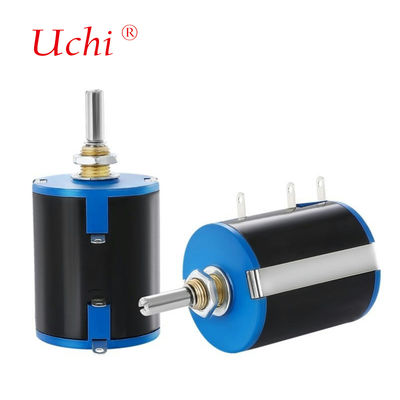

Potentiomètre bobiné multi-tours WXD4-23 3W Potentiomètre rotatif de précision 10 tours
Détails sur le produit:
| Lieu d'origine: | Dongguan ， Guangdong, Chine |
| Nom de marque: | Uchi |
| Certification: | SMC |
| Numéro de modèle: | Le numéro de série WXD4 |
Conditions de paiement et expédition:
| Quantité de commande min: | 100pcs |
|---|---|
| Prix: | Négociable |
| Conditions de paiement: | T/T, paypal, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50000000pcs par mois |
|
Détail Infomation |
|||
| Résistance: | 100 ~ 100K | Tolérance à la résistance: | ± 2% à ± 5% |
|---|---|---|---|
| Résistance à l'isolation: | ≥ 200 MΩ | Plage de température: | -55°C à +125°C |
| Voyage mécanique total: | 3600° ± 10° | Puissance nominale: | 3W |
| Taper: | Potentiomètre à enroulement | ||
| Mettre en évidence: | Potentiomètre rotatif de précision 10 tours,Potentiomètre bobiné 3W,Potentiomètre de précision multi-tours |
||
Description de produit
Potentiomètre bobiné multi-tours WXD4-23 3W Potentiomètre rotatif de précision 10 tours
Conditions environnementales
- Plage de température : -50°C à +100°C
- Humidité relative : 98% à +40°C
- Pression atmosphérique : 107-47kPa
- Vibration : 10-500Hz à une accélération de 98m/s²
- Collision : 40-80 fois/minute à une accélération de 147m/s²
- Accélération centrifuge : 98m/s²
Spécifications techniques
| Modèle | Type d'arbre | Longueur de l'arbre | Angle mécanique | Angle électrique | Tours |
|---|---|---|---|---|---|
| WXD4-23 | ZS-3 | 20×25×32mm | 3600°±20 | 3600°±10 | 10 |
Caractéristiques électriques
- Puissance nominale : 3W
- Tension de fonctionnement maximale : 200V (DC/AC RMS)
- Plage de résistance : 82Ω à 100kΩ (série E12)
- Tolérance de résistance : ±2%, ±5%, ou ±10%
- Linéarité : ±0.1% à ±1%
Paramètres détaillés
| Paramètre | Valeur |
|---|---|
| Type | Potentiomètre rotatif |
| Technologie | Alliage métallique |
| Résistance | 100Ω-100kΩ |
| Puissance nominale | 3W |
| Tension de fonctionnement max. | 500V |
| Température de fonctionnement | -55°C à +125°C |
| Diamètre de l'arbre | 6mm |
| Certifications | TUV, RoHS, ISO |
Caractéristiques de performance
- Tenue diélectrique : résiste à 750V AC pendant 1 minute
- Résistance d'isolement : ≥200MΩ (avant humidité), ≥20MΩ (après humidité)
- Couple de rotation : 50-500gf·cm avec un rapport de couple de 1:3
- Durabilité : 10 000 cycles (Grade 3) ou 5 000 cycles (Grade 4)
- Résistance à l'humidité : maintient la stabilité après 96 heures à 93% HR
- Stabilité de la charge électrique : maintient les performances après 48 heures à la puissance nominale
Dimensions du produit
Applications
Le potentiomètre WXD4-23 est idéal pour le réglage précis de la tension et du courant dans :
- Équipements de télécommunications
- Systèmes électriques
- Instrumentation électronique
- Circuits CC ou basse fréquence
Informations sur le fabricant
BONENS est une usine spécialisée avec 17 ans d'expérience dans la fabrication de composants électroniques de haute qualité :
- Équipement de production avancé
- Équipe de R&D professionnelle
- Capacités OEM/ODM
- Normes de contrôle de qualité strictes
Expédition et support
Nous offrons une expédition mondiale fiable et un support complet :
- Service de courrier express
- DHL Express
- UPS
- FedEx
Foire aux questions
- Êtes-vous une usine ou une société commerciale ?
Nous sommes une usine offrant des prix directs avec un support technique professionnel. - Pourriez-vous fournir des échantillons ?
Des échantillons sont disponibles sur demande après la commande. - Votre produit peut-il être personnalisé ?
Nous acceptons les commandes OEM/ODM avec des exigences flexibles. - Quel est votre délai de livraison ?
La livraison varie selon la quantité et le modèle, les demandes urgentes étant prises en compte dans la mesure du possible. - Offrez-vous un service après-vente ?
Nous fournissons une assistance complète 24 heures sur 24 pour tous les produits.
