DESCRIPTION GÉNÉRALE CARACTÉRISTIQUES L'EC4304 est un convertisseur abaisseur inductif à mode continu à haut rendement qui pilote un MOSFET à canal N et est conçu pour piloter une ou plusieurs LED connectées en série à partir d'une source de tension supérieure à la tension de la LED. Il fonctionne à partir d'une alimentation d'entrée comprise entre 7V et 40V et fournit un courant de sortie réglable extérieurement jusqu'à 1A, qui dépend de la tension d'alimentation et des composants externes. Cet EC4304 comprend le commutateur de sortie et le circuit de détection de courant de sortie côté haut, qui utilise une résistance externe pour définir le courant de sortie. La broche ADJ acceptera soit une tension continue, soit une forme d'onde PWM. Cela fournira un courant de sortie continu ou déclenché en fonction de la fréquence de contrôle. Les composants du filtre PWM contiennent un réglage du temps de montée du démarrage progressif. Le temps de démarrage progressif peut être augmenté en utilisant un condensateur externe de la broche ADJ à la masse. L'application d'une tension de 0,2V ou moins à la broche ADJ éteint la sortie et fait passer le dispositif dans un état de veille à faible courant.  Fonctionne à partir d'une tension d'alimentation de 7V à 40V  Commutateur NDMOS interne de 40V  Courant de sortie 1A  Commande Marche/Arrêt et Luminosité à une seule broche par tension continue ou PWM  Efficacité EC4304 jusqu'à 95%  Précision typique du courant LED de +/-5%  Verrouillage sous tension d'entrée  SOT23-5L,DFN 3x3 8L,Boîtier SOT89-5L  Conforme RoHS et sans halogène Applications  Éclairage LED automobile  Éclairage LED haute puissance  Éclairage indicateur et de secours  Éclairage architectural  Éclairage industriel basse tension  Éclairage LED de signalisation et décoratif

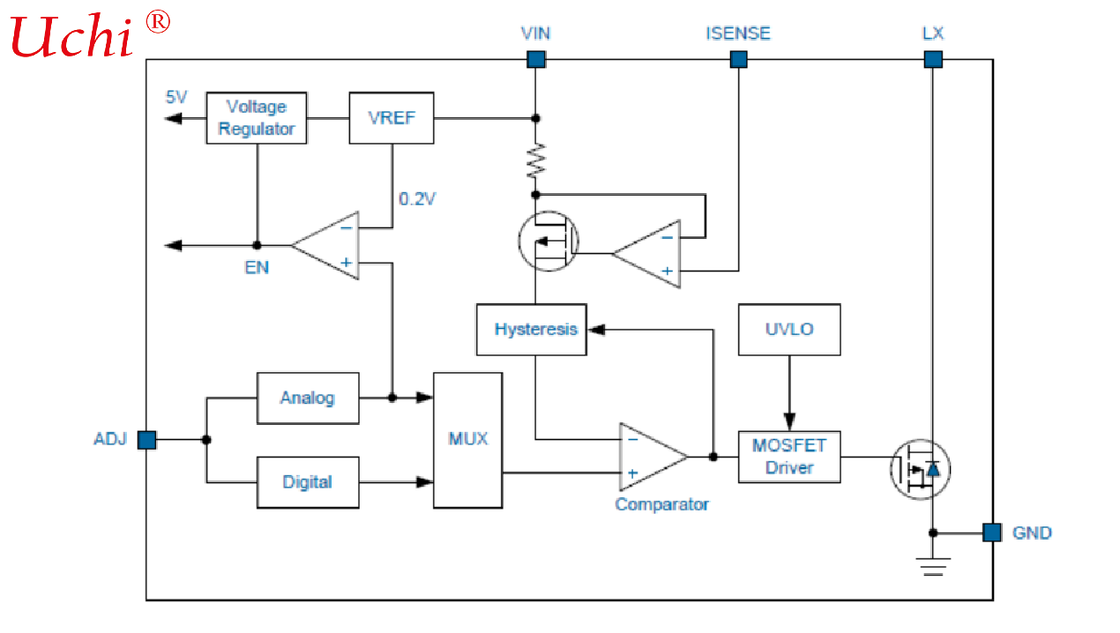

Description fonctionnelle L'EC4304 est un convertisseur abaisseur inductif simple, à haut rendement et à mode continu. Le dispositif fonctionne avec une plage de tension d'entrée de 7V à 40V et délivre un courant de sortie de 1A. Une résistance de détection de courant côté haut définit le courant de sortie et une entrée de gradation PWM dédiée permet la gradation pulsée des LED sur une large gamme de niveaux de luminosité. Un schéma de détection de courant côté haut et un circuit de réglage de courant intégré minimisent le nombre de composants externes requis tout en fournissant un courant LED avec une précision de +5%, en utilisant une résistance de détection de 1%. Réglage du courant de sortie Le dispositif contient un filtre passe-bas entre la broche ADJ et le comparateur de seuil, ainsi qu'une résistance de limitation de courant interne entre ADJ et la tension de référence interne. Cela permet de suralimenter la broche ADJ avec des signaux continus ou pulsés pour modifier le seuil de commutation VSENSE et ajuster le courant de sortie. Les détails des différents modes de réglage du courant de sortie sont donnés dans la section applications par : La valeur du courant de sortie est de 1A à 0,1Ω (0,5A à 0,2Ω) et il s'agit d'un courant de sortie calculé lorsque le terminal ADJ est flottant à 1,25V. Mode d'arrêt Porter la broche ADJ à une tension inférieure à 0,2V pendant plus d'environ 100μs éteindra la sortie, et le courant d'alimentation tombera à un faible niveau de veille de 20μA nominal. Démarrage progressif Le dispositif dispose d'une action de démarrage progressif intégrée due au délai du filtre PWM. Un condensateur externe de la broche ADJ à la masse fournira un délai de démarrage progressif supplémentaire, en augmentant le temps nécessaire à la tension sur cette broche pour atteindre le seuil de mise en marche et en ralentissant le taux d'augmentation de la tension de commande à l'entrée du comparateur. Sans condensateur externe, le temps nécessaire à la sortie pour atteindre 90% de sa valeur finale est d'environ 500μs. L'ajout de capacité augmente ce délai d'environ 0,5 ms/nF. Protection inhérente contre les LED en circuit ouvert Si la connexion aux LED est ouverte, la bobine est isolée de la broche LX de la puce, de sorte que la puce ne sera pas endommagée. Contrairement à de nombreux convertisseurs élévateurs, où la force contre-électromotrice peut endommager le commutateur interne en forçant le drain au-dessus de sa tension de claquage.
