Description générale

Les interrupteurs d'alimentation EC9521 sont conçus pour les applications USB.
Le commutateur d'alimentation MOSFET canal N de 35 mΩ satisfait aux exigences de chute de tension de la spécification USB.

Les fonctions de protection comprennent la protection contre la limite de courant, la protection contre les courts-circuits et la protection contre les surchauffes. L'appareil limite le courant de sortie au niveau du seuil de limite de courant.

La protection contre la surchauffe limite la température de jonction en dessous de 140℃ en cas de court-circuit ou de surcharge. Une entrée d'activation pour activer ou désactiver l'appareil.
Caractéristiques

◆MOSFET côté haut 35mΩ

◆Plage de tension : 3,5 V à 5,5 V
◆Protections contre la limite de courant et les courts-circuits
◆Protection contre la surchauffe
◆Entrée Iset
◆Entrée d'activation
◆Dispositifs sans plomb et écologiques disponibles
Applications

◆Ordinateurs portables et de bureau

◆Ports USB
◆Commutateurs de protection d'alimentation côté haut

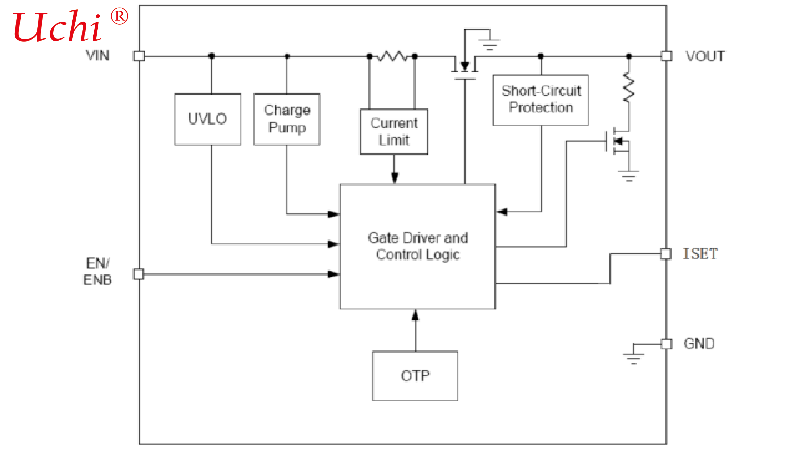

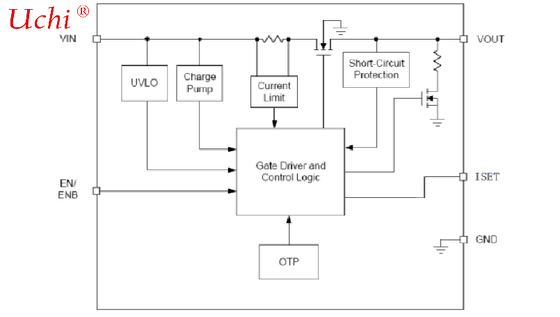

Description de la fonction Verrouillage sous tension VIN (UVLO) Les interrupteurs d'alimentation EC9521 disposent d'un circuit de verrouillage sous tension intégré pour maintenir la sortie désactivée jusqu'à ce que le circuit interne fonctionne correctement. Le circuit UVLO possède une hystérésis et une fonction de suppression des rebonds afin d'ignorer généralement les transitoires de sous-tension sur l'entrée. Lorsque la tension d'entrée dépasse le seuil UVLO, la tension de sortie démarre un démarrage progressif pour réduire le courant d'appel. Interrupteur d'alimentation L'interrupteur d'alimentation est un MOSFET canal N avec un faible RDS(ON). Le MOSFET de puissance interne n'a pas de diode de corps. Lorsque le CI est éteint, le MOSFET empêche le courant de circuler de VOUT vers VIN et de VIN vers VOUT. Protection contre la limite de courant Les interrupteurs d'alimentation EC9521 fournissent la fonction de protection contre la limite de courant. Pendant la limite de courant, les appareils limitent le courant de sortie au seuil de limite de courant. Pour un fonctionnement fiable, l'appareil ne doit pas être utilisé en limite de courant pendant une période prolongée. Protection contre les courts-circuits Lorsque la tension de sortie tombe en dessous de 1,5 V, causée par une surcharge ou un court-circuit, les appareils limitent le courant de sortie à un niveau sûr. La limite de courant de court-circuit est utilisée pour réduire la dissipation de puissance pendant les conditions de court-circuit. Si la température de jonction atteint le seuil de surchauffe, l'appareil entrera en arrêt thermique. ISET La broche ISET peut définir la limite de courant par Riset : ILim=120k*1,14V/Riset Activation/Désactivation Tirer EN en dessous de 0,8 V désactivera l'appareil, et tirer EN au-dessus de 2 V activera l'appareil. Lorsque le CI est désactivé, le courant d'alimentation est réduit à moins de 1 μA. L'entrée d'activation est compatible avec les niveaux logiques TTL et CMOS. La broche EN ne doit pas être laissée flottante. Protection contre la surchauffe Lorsque la température de jonction dépasse 140℃, le circuit de détection thermique interne éteint le FET de puissance et permet à l'appareil de refroidir. Lorsque la température de jonction de l'appareil refroidit de 20℃, le circuit de détection thermique interne activera l'appareil, résultant en une sortie pulsée pendant la protection thermique continue. La protection thermique est conçue pour protéger le CI en cas de conditions de surchauffe. Pour un fonctionnement normal, la température de jonction ne peut pas dépasser TJ=+125℃.


Informations sur l'application Condensateur d'entrée Un condensateur de découplage céramique de 1 μF entre VIN et GND, situé près de l'EC9521, est fortement recommandé pour supprimer les oscillations lors d'un événement de défaut de court-circuit. Sans le condensateur de découplage, le court-circuit de sortie peut provoquer des oscillations suffisantes sur l'entrée (à partir de l'inductance de la ligne d'alimentation) pour endommager le circuit de commande interne. Condensateur de sortie Un condensateur électrolytique en aluminium ou au tantale de 10 μF à faible ESR entre VOUT et GND est fortement recommandé pour réduire la chute de tension lors de la connexion à chaud d'un périphérique en aval. (Conformément à l'USB 2.0, les ports de sortie doivent avoir une capacité de masse à faible ESR d'au moins 120 μF par hub). Une capacité de sortie de valeur plus élevée est préférable lorsque la charge de sortie est importante. De plus, le découplage de la sortie avec un condensateur céramique de 0,1 μF améliore l'immunité de l'appareil aux transitoires de court-circuit. Considérations sur la disposition La disposition du circuit imprimé doit être effectuée avec soin pour maximiser la dissipation thermique et minimiser la chute de tension, le fléchissement et les interférences électromagnétiques. Les directives suivantes doivent être prises en compte : 1.Veuillez placer les condensateurs d'entrée près de la broche VIN aussi près que possible. 2.Les condensateurs de découplage de sortie pour la charge doivent être placés près de la charge aussi près que possible pour découpler les ondulations à haute fréquence. 3.Placez l'EC9521 et les condensateurs de sortie près de la charge pour réduire la résistance et l'inductance parasites pour d'excellentes performances de transitoires de charge. 4.Les broches négatives des condensateurs d'entrée et de sortie et la broche GND doivent être connectées au plan de masse de la charge. 5.Gardez les pistes VIN et VOUT aussi larges et courtes que possible.
