CI de gestion de l'alimentation système 5A, fusible électronique (eFuse) 5V avec arrêt thermique
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | UCHI |
| Certification: | Completed |
| Numéro de modèle: | SGM2529 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1000pcs |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Standard |
| Délai de livraison: | 3 semaines |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 5000pcs |
|
Détail Infomation |
|||
| État stable: | -0,3V à 18V | Transitoire (100 ms): | -0,6 V à 25 V |
|---|---|---|---|
| VCC, SOURCE, ILIMIT à GND: | -0.3V à 25V | dV/dt, ACTIVATION/DÉFAUT à GND: | -0,3 V à 5,5 V |
| TDFN-3 × 3-10L, θJA: | 90 ℃/W | TDFN-3×3-10L, θJB: | 54 ℃/W |
| TDFN-3×3-10L, θJC: | 52 ℃/W | LA TEMPÉRATURE DE JONCTION: | +150℃ |
| Plage de températures de stockage: | -65 à +150℃ | La température d'avance (soudure, 10s): | +260℃ |
| HBM: | 2000v | Le MDP: | 1000v |
| Mettre en évidence: | CI de fusible électronique 5A,CI de gestion de l'alimentation 5V,CI eFuse à arrêt thermique |
||
Description de produit
Système de gestion de l'alimentation IC Fusible électronique 5 A, 5 V (eFuse) avec arrêt thermique
Le SGM2529 est un fusible électronique compact (eFuse) doté d'un ensemble complet de fonctions de protection. Le SGM2529 offre une excellente précision, ce qui le rend très adapté à de nombreuses applications de protection du système. Il fournit des protections précises contre les surtensions (OV) et les sous-tensions (UVLO), qui garantissent une surveillance étroite des tensions du bus et éliminent le besoin de circuits de supervision. La protection contre les surtensions (OV) bloquera la sortie eFuse à un niveau fixe pendant les surtensions d'entrée. Pendant le transitoire de tension d'entrée, le FET interne reste activé, ce qui permet à la charge de continuer à fonctionner. Si la durée transitoire reste longue, la chaleur accumulée provoquera l'arrêt thermique de l'eFuse. Une fois en arrêt thermique, des options thermiques de verrouillage et de nouvelle tentative automatique sont disponibles. Le SGM2529 est disponible dans un emballage Green TDFN-3×3-10L.
Principales fonctionnalités
● Fusible électronique 5 V avec surtension jusqu'à 30 V
● RDS(ON) extrêmement faible pour le commutateur de protection intégré : 26 mΩ (TYP)
● Broche ENABLE/FAULT à 3 états, interface bidirectionnelle
● Heure de démarrage progressif programmable
● Limite de courant programmable jusqu'à 5 A
● Options d'arrêt thermique :
SGM2529A : Verrouillage thermique avec VCLAMP
SGM2529B : Réessai automatique thermique avec VCLAMP
SGM2529C : Verrouillage thermique sans VCLAMP
● Sortie de défaut pour l'arrêt thermique
● Verrouillage précis en cas de sous-tension
● Pince de surtension précise (SGM2529A et SGM2529B)
● Disponible dans un emballage vert TDFN-3×3-10L
Applications
Disques durs
SSD PCIE
Gestion de l'alimentation de la carte mère
SSD PCIE
Gestion de l'alimentation de la carte mère

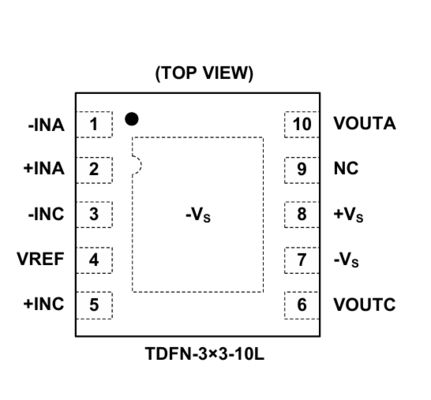

Configurations des broches
Description de la broche
Guide de sélection de produits
|
Commutateurs
par
Emballer
|
Numéro de pièce |
Continu
Courant de sortie
Maximum (mA)
|
Calme
Actuel
(µA)
|
NIV
Min.
(V)
|
NIV
Max.
(V)
|
Activer
Logique
|
Fermer
Actuel
(µA)
|
Actuel
Limite
(mA)
|
Doux-
Commencer
|
Faute
Drapeau
|
Emballage
|
Caractéristiques |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM25117A |
17000
|
250
|
0,5 |
14
|
Actif élevé | <2 |
Oui
|
Non
|
TDFN-3×3-12AL
|
R ultra-faibleSUR, Commutateur de charge contrôlé par gestion avancée de la charge
|
|
| 1 |
SGM2521
|
2000
|
170 |
4.5
|
24 | Actif élevé |
<1,4
|
Programmable (260 ~ 2000) |
Oui
|
Oui
|
SOIC-8,TDFN-2×3-8BL
|
Interrupteur de limite de courant programmable à récupération automatique, 24 V, 2 A
|
| 1 | SGM2522 |
2000
|
170 |
4.5
|
24 |
Actif élevé
|
<1,4
|
Programmable (260 ~ 2000)
|
Oui
|
Oui
|
SOIC-8,TDFN-2×3-8BL
|
Interrupteur de limite de courant programmable, 24 V, 2 A, verrouillé
|
| 1 |
SGM2523A
|
1600
|
150
|
2.6 | 22 |
Actif élevé
|
<2 |
Programmable (100 ~ 1600)
|
Oui
|
Oui
|
SOT-23-6
|
22 V, 1,6 A, interrupteur de limite de courant programmable à récupération automatique
|
| 1 |
SGM2523B
|
1600
|
150
|
2.6 | 22 |
Actif élevé
|
<2 |
Programmable (100 ~ 1600)
|
Oui
|
Oui
|
SOT-23-6
|
Interrupteur de limite de courant programmable, 22 V, 1,6 A, verrouillé
|
| 1 |
SGM2523C/D
|
1200 |
150
|
2.6 | 22 |
Actif élevé
|
<2 |
Programmable (100 ~ 1600)
|
Oui
|
Oui
|
SOT-23-6
|
Interrupteur de limite de courant programmable
|
| 1 |
SGM2528
|
5000
|
110
|
9 | 18 |
Actif élevé
|
48 |
Programmable (1 500 ~ 5 000)
|
Oui
|
Oui
|
TDFN-3×3-10L
|
Fusible électronique 5 A, 12 V (eFuse) avec arrêt thermique
|
| 1 |
SGM2529
|
5000
|
102
|
Actif élevé
|
47 |
Programmable (1 500 ~ 5 000)
|
Oui
|
Oui
|
TDFN-3×3-10L
|
Fusible électronique 5 A, 5 V (eFuse) avec arrêt thermique
|
||
| 1 |
SGM2531C
|
3000
|
170
|
4
|
22 |
Actif élevé
|
<2,5
|
Programmable (100 ~ 3000)
|
Oui
|
Oui
|
SOIC-8 (Tampon exposé), TDFN-2 × 3-8BL
|
Interrupteur de limite de courant programmable
|
| 1 |
SGM2531D
|
3000
|
170
|
4
|
22
|
Actif élevé
|
<2,5
|
Programmable (100 ~ 3000)
|
Oui
|
Oui
|
SOIC-8 (Tampon exposé), TDFN-2 × 3-8BL
|
Interrupteur de limite de courant programmable
|
| 1 |
SGM2535
|
5300
|
133
|
2.7
|
18
|
Actif élevé
|
3.9
|
Programmable (600 ~ 5300)
|
Oui
|
Oui
|
TQFN-3×4-20L
|
eFuse 2,7 V à 18 V avec véritable blocage inverse et plusieurs modes de protection
|
| 1 |
SGM2536
|
5500
|
132
|
2.7
|
23
|
Actif élevé
|
<10 |
Programmable (500 ~ 6000)
|
Oui
|
Non
|
TQFN-2×2-10L
|
5,5A, 23,7mΩFusible électronique prenant en charge la conduction de courant bidirectionnelle
|
| 1 | SGM2537A |
4000
|
148 |
2.7
|
18 |
Actif faible (-xRN) Actif élevé (autre)
|
<70 (-xRN)
<5 (Autre)
|
Programmable (500 ~ 4000)
|
Oui
|
Non (-xRD)
Oui (Autre)
|
TDFN-2 × 2-8AL
|
4A, 35mΩeFuse avec fonction de serrage sélectionnable en cas de surtension
|
| 1 |
SGM2538
|
5000
|
210
|
4.5
|
14
|
Actif élevé
|
<3,5
|
Programmable (1000~5000)
|
Oui
|
Non
|
TDFN-3×3-10AL
|
Fusibles électroniques 5 V/12 V (eFuses) avec fonction OVP et contrôle FET de blocage
|
| 1 |
SGM2539
|
5000
|
75 | 2.5 | 20 |
Actif bas
|
<2
|
Oui
|
Non
|
WLCSP-2,56 × 1,54-15B
|
Haute tension, interrupteur d'alimentation USB PD
|
|
| 2 |
SGM2540
|
2000/1500
|
88
|
2.5 | 20 |
Aucun
|
Oui
|
Non
|
UTDFN-2 × 2-8AL
|
Sélection de sources de charge autonomes 20 V et commutateur d'alimentation OTG combiné
|
||
| 1 |
SGM2551A/C
|
1500 | 71 | 2.5 | 5.5 |
Actif élevé
|
<2,5
|
Programmable (100 ~ 1700)
|
Oui
|
Non
|
TDFN-2×2-6L,SOT-23-5
|
1,5 A, limite de courant réglable, démarrage progressif, petit boîtier
|
| 1 |
SGM2554A
|
1100
|
19
|
2.2
|
5.5
|
Actif élevé
|
<1
|
1850
|
Oui
|
Non
|
SOT-23-5
|
Courant de sortie 1,1 A, limite de courant fixe 1,85 A, faible consommation
|
| 1 |
SGM2554B
|
1100
|
19
|
2.2
|
5.5
|
Aucun
|
N / A
|
1750 |
Oui
|
Non
|
SOT-23-5
|
Courant de sortie 1,1 A, limite de courant fixe 1,75 A, faible consommation
|
| 2 |
SGM2558A
|
600/CH
|
28 |
2.7
|
5.5
|
Actif élevé
|
<1
|
1100 |
Oui
|
Oui
|
SOIC-8,TDFN-3×3-8L
|
Courant de sortie 600 mA, limite de courant fixe 1,1 A, double canal
|
Uchi Electronics fournit des solutions de traitement de signaux analogiques et mixtes hautes performances pour les applications d'automatisation industrielle, de nouvelles énergies, d'automobile, de communications, d'informatique, d'électronique grand public et d'équipement médical.
Cette solution démontre l'application des circuits intégrés dans les systèmes serveurs. Pour obtenir de l’aide pour sélectionner le bon produit, veuillez contacter notre équipe d’assistance technique.
