Circuits intégrés d'alimentation en mode de commutation 2,5 V à 5,5 V, 2 A, convertisseur abaisseur synchrone à haut rendement
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | UCHI |
| Certification: | Completed |
| Numéro de modèle: | SGM61020 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1000pcs |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Standard |
| Délai de livraison: | 3 semaines |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 5000pcs |
|
Détail Infomation |
|||
| VIN, FR, PG: | -0.3V à 6V | FB: | -0,3 V à 5 V |
|---|---|---|---|
| Logiciel (CC): | -0,3 V à NIV + 0,3 V | SW (AC, moins de 10ns) pendant la commutation: | -2V à 9V |
| SOT-23-5, θJA: | 193 ℃/W | SOT-23-5, θJB: | 36,9 ℃/W |
| SOT-23-5, θJC: | 61,9 ℃/W | SOT-563-6, θJA: | 127,3 ℃/W |
| SOT-563-6, θJB: | 32,9 ℃/W | SOT-563-6, θJC: | 63,6 ℃/W |
| LA TEMPÉRATURE DE JONCTION: | +150℃ | Plage de températures de stockage: | -65 à +150℃ |
| La température d'avance (soudure, 10s): | +260℃ | HBM: | 4000V |
| Le MDP: | 1000v | ||
| Mettre en évidence: | Convertisseur abaisseur synchrone de 2,5 V à 5,5 V |
||
Description de produit
CI d'alimentation à découpage 2,5 V à 5,5 V, 2 A, haute efficacité Convertisseur Buck synchrone
Le SGM61020 est un convertisseur BuckDC/DC synchrone à haut rendement avec une capacité de courant de sortie de 2A et une tension de sortie réglable. La tension d'alimentation d'entrée est comprise entre 2,5 V et 5,5 V. Grâce au contrôle adaptatif du courant de crête pendant les temps d'arrêt, l'efficacité de cet appareil est supérieure à 80 % pour les charges supérieures à 1 mA et atteint 95 % dans les plages de charge modérées (5 V à 3,3 V).
Cet appareil fonctionne avec un mode de modulation de largeur d'impulsion (PWM) quasi-fixe à 1,5 MHz pour les charges modérées ou lourdes. Mais à des charges légères, la modulation par saut d'impulsion est utilisée pour le mode d'économie d'énergie (PSM). Le courant de repos du PSM est très faible, généralement de 42 μA, ce qui convient parfaitement aux applications alimentées par batterie pour augmenter le temps de veille. Malgré un courant de repos aussi faible, la réponse transitoire aux grandes variations de charge est excellente. Le courant d'arrêt de l'appareil est généralement de 0,03 μA.
Le SGM61020 fournit une tension de sortie réglable grâce à un diviseur de résistance externe. L'appareil est capable d'un fonctionnement sans interruption avec un cycle de service de 100 %. D'autres fonctionnalités incluent un démarrage progressif interne pour limiter le courant d'appel de démarrage, les protections contre les surintensités et l'arrêt thermique, activer l'entrée et la bonne sortie d'alimentation (pour la version SGM61020P uniquement).

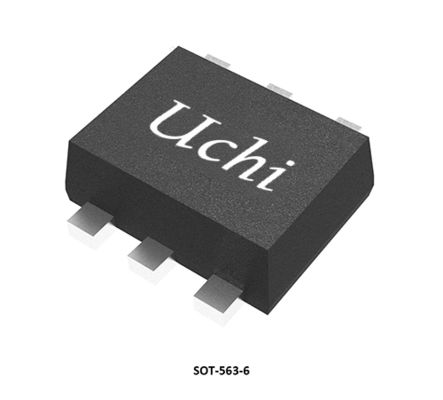

Le SGM61020 est disponible dans les boîtiers Green SOT-23-5 et SOT-563-6.
Cet appareil fonctionne avec un mode de modulation de largeur d'impulsion (PWM) quasi-fixe à 1,5 MHz pour les charges modérées ou lourdes. Mais à des charges légères, la modulation par saut d'impulsion est utilisée pour le mode d'économie d'énergie (PSM). Le courant de repos du PSM est très faible, généralement de 42 μA, ce qui convient parfaitement aux applications alimentées par batterie pour augmenter le temps de veille. Malgré un courant de repos aussi faible, la réponse transitoire aux grandes variations de charge est excellente. Le courant d'arrêt de l'appareil est généralement de 0,03 μA.
Le SGM61020 fournit une tension de sortie réglable grâce à un diviseur de résistance externe. L'appareil est capable d'un fonctionnement sans interruption avec un cycle de service de 100 %. D'autres fonctionnalités incluent un démarrage progressif interne pour limiter le courant d'appel de démarrage, les protections contre les surintensités et l'arrêt thermique, activer l'entrée et la bonne sortie d'alimentation (pour la version SGM61020P uniquement).
Le SGM61020 est disponible dans les boîtiers Green SOT-23-5 et SOT-563-6.
Principales fonctionnalités
● Plage de tension d'entrée de 2,5 V à 5,5 V
● Tension de sortie réglable de 0,6 V à VIN
● Jusqu'à 95 % d'efficacité
● Commutateurs MOSFET RDSON bas (100 mΩ/55 mΩ)
● Mode d'économie d'énergie pour une efficacité de charge légère
● Courant de repos de fonctionnement de 42 μA (TYP)
● Capacité de cycle de service de 100 % pour un faible décrochage
● Fréquence de commutation PWM de 1,5 MHz
● Bonne puissance de sortie (SGM61020P uniquement)
● Protection contre les surintensités
● Protection contre l'arrêt thermique
● Protection contre le verrouillage de sous-tension d'entrée (UVLO)
● Petit emballage : SGM61020 : disponible en emballages verts SOT-23-5 et SOT-563-6. SGM61020P : disponible en emballage vert SOT-563-6.
Applications
Applications alimentées par batterie
Point de chargement
Alimentations du processeur
Disques durs (HDD)/Solid State Drives (SSD)
Point de chargement
Alimentations du processeur
Disques durs (HDD)/Solid State Drives (SSD)
Application typique
Configurations des broches
Description de la broche
Guide de sélection de produits
Configurations des broches
Description de la broche
Guide de sélection de produits
|
CC/CC
Topologie
|
Numéro de pièce |
Courant de sortie
Max.
(mA)
|
NIV
Min.
(V)
|
NIV
Max.
(V)
|
Sortir
Tension
(V) |
Commutation
Fréquence
(MHz)
|
(MHz)
Actuel
(µA)
|
Fermer
Actuel
(µA)
|
Activer
Logique
|
Efficacité
Max.
(%)
|
Emballage
|
Caractéristiques |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Synchroniser Buck
|
AAP6010A
|
3500
|
7.5
|
40
|
Adj
|
0,125
|
1560
|
N / A
|
N / A |
95
|
SOIC-8
|
Alimentation d'entrée 7,5 V à 40 V, convertisseur Buck synchrone CC/CV
|
|
Synchroniser Buck
|
AAP6010A
|
3500
|
7.5
|
40
|
Adj
|
0,125
|
1560
|
N / A
|
N / A |
95
|
SOIC-8 (Pad exposé)
|
Alimentation d'entrée 7,5 V à 40 V, convertisseur Buck synchrone CC/CV
|
| Synchroniser Buck |
AAP6013A
|
8000 | 7.5 | 36 | Adj | Ajustement (0,05 ~ 0,8) | 1200 | 1200 | N / A | 97 |
TQFN-4×4-24BL
|
Alimentation d'entrée 7,5 V à 36 V, convertisseur Buck PWM synchrone CC/CV
|
| Synchroniser Buck |
AAP6153A
|
N / A | 7.5 | 40 | Adj | Ajustement (0,1 ~ 0,8) | 1200 | 1700 | N / A | 97 |
MSOP-10 (Tampon exposé)
|
Alimentation d'entrée 7,5 V à 36 V, convertisseur Buck PWM synchrone CC/CV
|
| Synchroniser Buck | SGM6010 |
3000
|
3 | 5.5 |
Ajustement (0,8 ~ 5,0)
|
0,3 ~ 2 | 410 | <2 | Actif bas | 95 |
TDFN-3×3-10L
|
3A, haute efficacité, basse tension, Buck synchrone
|
| Synchroniser Buck |
SGM6011
|
2000
|
2.5 | 5.5 | 3.3/Adj (jusqu'à 1.2) |
1.4
|
300
|
<2 |
Actif élevé
|
95 |
TDFN-3×3-10L
|
2A, haute efficacité, basse tension, Buck synchrone
|
| Synchroniser Buck | SGM6012 |
800
|
2.5 | 5.5 | 1,2/1,8/3,3/Adj (jusqu'à 0,6) | 1.6 | 30 | <1 |
Actif élevé
|
95 |
TSOT-23-5
|
800 mA, haute efficacité, basse tension, Buck synchrone
|
| Synchroniser Buck |
SGM6013
|
800
|
2.5 | 5.5 |
1,2/1,8/3,3/Adj (jusqu'à 0,6
|
1.6 | 30 | <1 |
Actif élevé
|
95 |
TSOT-23-5,TDFN-2×2-6L
|
800 mA, haute efficacité, basse tension, Buck synchrone
|
| Synchroniser Buck |
SGM6014
|
2000 | 2.5 | 5.5 |
1,2/1,8/3,3/Adj (jusqu'à 1,2)
|
1.4 | 55 | <2 |
Actif élevé
|
95 |
TDFN-3×3-10L
|
2A, haute efficacité, basse tension, Buck synchrone
|
| Synchroniser Buck |
SGM6016
|
1200 | 2.7 | 5.5 |
Ajustement (jusqu'à 0,8)
|
1.6 | 30 |
<1
|
Actif élevé
|
95 |
TDFN-3×3-10L
|
1,2 A, haute efficacité, basse tension, Buck synchrone
|
| Synchroniser Buck |
SGM6019
|
1200 | 2.7 | 5.5 |
Ajustement (jusqu'à 0,8)
|
1.6 | 30 |
<1
|
Actif élevé
|
95 |
TDFN-2 × 3-8L
|
1,2 A, haute efficacité, basse tension, Buck synchrone
|
| Synchroniser Buck |
SGM6027
|
600 | 2.5 | 5.5 |
Ajustement (0,7 ~ 3,3)
|
1.2 | 0,58 |
<1
|
Actif élevé
|
92 |
WLCSP-0,8 × 1,6-8B
|
Courant de repos ultra faible, Buck synchrone
|
| Synchroniser Buck |
SGM6027A/B
|
600 | 2.5 | 5.5 |
Ajustement (0,7 ~ 3,3)
|
1.2 | 0,58 |
<1
|
Actif élevé
|
92 |
WLCSP-0,8 × 1,6-8B
|
Courant de repos ultra faible, Buck synchrone
|
| Synchroniser Buck |
SGM6029
|
1000 | 2 | 5.5 |
0,4 ~ 0,775/0,8 ~ 1,55/1,8 ~ 3,3
|
4,0/1,5
|
2.3
|
<0,25
|
Actif élevé
|
96 |
WLCSP-0,74 × 1,09-6B
|
Courant de repos ultra faible, Buck synchrone |
| Synchroniser Buck |
SGM6036
|
600 | 1.8 | 5.5 |
1,0/1,2/3,3/Ajustement (1,0 ~ 3,3)
|
1.4 | 0,45 |
Actif élevé
|
90 |
UTDFN-1,5 × 2-6L
|
Buck synchrone 1,4 MHz, 600 mA
|
|
| Synchroniser Buck |
SGM6040
|
750 | 1.8 | 5.5 |
Ajustement (0,8 ~ 3,4)
|
1,5 |
0,06
|
0,3
|
Actif élevé
|
80 |
TDFN-2 × 1,5-8L, WLCSP-0,89 × 1,19-6B
|
Convertisseur Buck synchrone à courant de repos de 1,8 V à 5,5 V, 750 mA, 60 nA
|
|
Buck non synchronisé
|
SGM6060
|
2000 | 3.8 | 55 |
Adj
|
0,2 à 2
|
126 |
<18
|
Actif élevé
|
95 |
TDFN-3 × 3-10L, SOIC-8 (tampon exposé)
|
Entrée 55 V, Buck non synchrone 2 A
|
|
Buck non synchronisé
|
SGM6061
|
1500 | 3.8 | 55 |
Ajustement (0,8 ~ 24)
|
2 |
131
|
18 |
Actif élevé
|
95 |
TDFN-3×3-10L
|
1,5 A, 2 MHz, 55 V, convertisseur Buck
|
|
Synchroniser Buck
|
SGM61006
|
600 | 1.8 | 5.5 |
Ajustement (0,5 ~ VDANS)
|
3.5 | 26 |
<3
|
Actif élevé
|
90 |
WLCSP-0,9 × 1,3-6B-A
|
Buck synchrone 600 mA, 1,8 V à 5,5 V
|
|
Synchroniser Buck
|
SGM61007
|
600 | 2.3 | 5.5 |
1/1,1/1,15/1,2/1,23/1,35/1,82/2,05 fixé en interne
|
5.8 |
22
|
<0,5
|
Actif élevé
|
92 |
WLCSP-0,86 × 1,16-6B
|
Buck synchrone 5,8 MHz, 600 mA
|
|
Synchroniser Buck
|
SGM61012
|
1200 | 2.3 | 5.5 |
Ajustement (0,5 ~ 4)
|
2 | 25 |
<1
|
Actif élevé
|
95 |
TDFN-2 × 2-8AL
|
Buck haute efficacité 1,2 A avec mode AHP-COT
|
|
Synchroniser Buck
|
SGM61013
|
1000 | 2.3 | 5.5 |
1,2/1,8/3,3
|
10, 6,5/8
|
20 |
<1
|
Actif élevé
|
95 |
WLCSP-0,9 × 1,2-6B
|
Buck à micro-point de charge 10 MHz 1 A
|
|
Synchroniser Buck
|
SGM61020
|
2000 | 2.5 | 5.5 |
Ajustement (0,6 ~ VDANS)
|
1,5 |
42
|
<1
|
Actif élevé
|
95 |
SOT-23-5,SOT-563-6
|
2A, haute efficacité, Buck synchrone
|
|
Synchroniser Buck
|
SGM61020S
|
2000 | 2.5 | 5.5 |
Ajustement (0,6 ~ VDANS)
|
1,5 | 44 |
<0,5
|
Actif élevé
|
95 |
SOT-23-5, SOT-23-6
|
2A, haute efficacité, Buck synchrone
|
|
Synchroniser Buck
|
SGM61020SD
SGM61020PSD
|
2000 | 2.5 | 5.5 |
Ajustement (0,6 ~ VDANS)
|
1,5 | 44 |
<0,5
|
Actif élevé
|
95 |
SOT-23-5, SOT-23-6
|
2A, haute efficacité, Buck synchrone
|
|
Synchroniser Buck
|
SGM61022
|
2000 | 2.3 | 5.5 |
Ajustement (0,5 ~ 4)
|
2 | 25 |
<1
|
Actif élevé
|
95 |
TDFN-2 × 2-8AL
|
Buck 2A haute efficacité avec mode AHP-COT
|
|
Synchroniser Buck
|
SGM61024
|
2000 | 2.4 | 5.5 |
Ajustement (0,6 ~ 4)
|
2.2
|
5,7/400
|
<1,8
|
Actif élevé
|
95 |
UTDFN-1,5 × 1,5-6L
|
2,4 V à 5,5 V, 2 A, haute efficacité, Buck synchrone
|
|
Synchroniser Buck
|
SGM61030
|
3000 | 2.5 | 5.5 | Ajustement (0,6 ~ VDANS) |
2,5/2
|
42/410
|
<0,3 |
Actif élevé
|
95 |
TDFN-2 × 2-7L
|
Haute efficacité, 3A, Buck synchrone
|
|
Synchroniser Buck
|
SGM61031
|
3000 | 2.7 | 5.5 |
Adj
|
2 |
24
|
<1 |
Actif élevé
|
95 |
TDFN-2 × 2-8AL
|
3A, haute efficacité, Buck synchrone
|
|
Synchroniser Buck
|
SGM61032
|
3000 | 2.5 | 5.5 |
Ajustement (0,6 ~ VDANS)
|
1,5 | 45 | <1 |
Actif élevé
|
95 |
SOT-563-6
|
Basse tension, abaisseur synchrone haute efficacité 3A
|
|
Synchroniser Buck
|
SGM61034
|
3000 | 2.4 | 5.5 |
Ajustement (0,6 ~ 4)
|
2.2 |
5,7/400
|
<1,8
|
Actif élevé
|
95 |
UTDFN-1,5 × 1,5-6L
|
2,4 V à 5,5 V, 3 A, haute efficacité, Buck synchrone
|
|
Synchroniser Buck
|
SGM61040
|
4000 | 2.5 | 5.5 |
Ajustement (0,6 ~ VDANS)
|
2,5/2
|
42/420
|
<1,5
|
Actif élevé
|
95 |
TDFN-2 × 2-7L
|
4A, haute efficacité, Buck synchrone
|
|
Synchroniser Buck
|
SGM61044
|
4000 | 2.4 | 5.5 |
Ajustement (0,6 ~ 4)
|
2.2 |
5,7/400
|
<1,8
|
Actif élevé
|
95 |
UTDFN-1,5 × 1,5-6L
|
2,4 V à 5,5 V, 4 A, haute efficacité, Buck synchrone
|
