Circuit intégré IC pour l'alimentation d'écran AMOLED à triple sortie
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | UCHI |
| Certification: | Completed |
| Numéro de modèle: | SGM3836A |
Conditions de paiement et expédition:
| Quantité de commande min: | 1000pcs |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Standard |
| Délai de livraison: | 3 semaines |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 5000pcs |
|
Détail Infomation |
|||
| Tensions: | -0.3V à 6V | Tensions SW3, VO3: | -0,3 V à 10 V |
|---|---|---|---|
| Tension VO2: | -6,5 V à 0,3 V | Tension SW2: | -6,5V à 5,5V |
| TQFN-3 × 3-16L, θJA: | 45 ℃/W | LA TEMPÉRATURE DE JONCTION: | +150℃ |
| Plage de températures de stockage: | -65 à +150℃ | La température d'avance (soudure, 10s): | +260℃ |
| HBM: | 3000v | Le MDP: | 1000v |
| Mettre en évidence: | Circuit intégré IC pour écran AMOLED à triple sortie,Circuit intégré IC MOSFET haute puissance,Circuit intégré IC d'alimentation |
||
Description de produit
● Plage de tension d'entrée de 2,9 V à 4,5 V
● Convertisseur élévateur synchrone (ELVDD)
Tension de sortie de 4,6 V à 5,0 V par paliers de 100 mV
Tension de sortie par défaut de 4,6 V Précision de 1 %
Broche de détection de tension de sortie pour la compensation des pertes de trajet (FBS)
● Convertisseur abaisseur-élévateur inverseur synchrone (ELVSS)
Tension de sortie de -5,4 V à -1,4 V par paliers de 100 mV
Tension de sortie par défaut de -2,5 V Précision de 1,2 % à -2,5 V
● Capacité de courant de sortie combinée ELVDD et ELVSS
Jusqu'à 800 mA à 4,6 V/-2,5 V (VIN = 3,1 V)
Jusqu'à 780 mA à 4,6 V/-2,7 V (VIN = 3,1 V)
Jusqu'à 750 mA à 4,6 V/-3,0 V (VIN = 3,1 V)
Jusqu'à 630 mA à 4,6 V/-4,0 V (VIN = 3,1 V)
Jusqu'à 510 mA à 4,6 V/-5,4 V (VIN = 3,1 V)
● Convertisseur élévateur synchrone (AVDD)
Tension de sortie de 5,8 V à 7,9 V par paliers de 300 mV
Tension de sortie par défaut de 6,1 V
Précision de 1 %
Capacité de courant de sortie de 100 mA
● Isolation bidirectionnelle VIN et VOUT
● Protection contre les courts-circuits (SCP)
● Protection contre les surcharges
● Arrêt thermique
● Délai de démarrage VELVSS : 10 ms
● Temps de détection des courts-circuits et des OLP : 1 ms

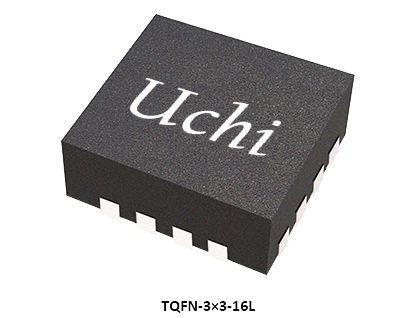

● Disponible dans un boîtier TQFN-3×3-16L vert
Écrans OLED à matrice active

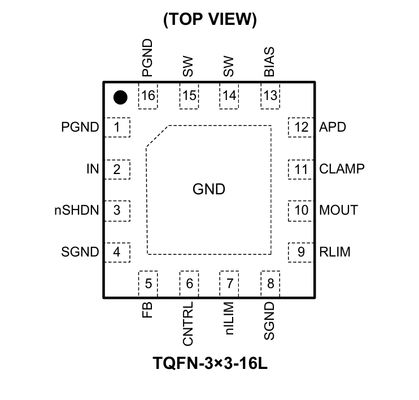

Broches Configurations
Description des broches
Guide de sélection des produits
| Numéro de pièce |
Courant de sortie EL
Max
(mA)
|
VIN
Min
(V)
|
VIN
Max
(V)
|
Sortie
Numéro de canal
(V)
|
Contrôle
Interface
|
Sorties
|
Boîtier
|
Caractéristiques |
|---|---|---|---|---|---|---|---|---|
|
SGM38042B
|
100
|
2.7 | 5.5 | 3 |
1-Wire
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.51×2.10-15B
|
SIMO, triple sortie, pour appareils portables
|
|
SGM38045
|
70 | 2.7 | 4.8 | 3 |
1-Wire
|
AVDD/ELVDD/ELVSS
|
WLCSP-1.2×2.4-17B
|
Sans inducteur, triple sortie, pour appareils portables
|
|
SGM38046
|
90 | 2.7 | 5.5 | 3 |
1-Wire
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-16B
|
Triple sortie, pour appareils portables
|
|
SGM3851A
|
400 | 2.9 | 4.5 | 3 |
1-Wire
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Triple sortie, pour smartphones
|
|
SGM3836A
|
600 | 2.9 | 4.5 | 3 |
1-Wire
|
AVDD/ELVDD/ELVSS
|
TQFN-3×3-16L
|
Triple sortie, pour smartphones
|
|
SGM3837
|
600 | 2.9 | 5 | 3 |
1-Wire
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.0×2.0-25B
|
Triple sortie, pour smartphones
|
|
SGM3838
|
700 | 2.5 | 4.8 | 3 |
1-Wire
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.5×2.5-36B
|
Triple sortie, pour smartphones et tablettes
|
|
SGM3839
|
1200 | 2.5 | 4.8 | 3 |
1-Wire
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.90×2.96-49B
|
Triple sortie, pour smartphones et tablettes
|
|
SGM3842
|
1000 | 2.9 | 4.8 | 4 |
1-Wire
|
AVDD/ELVDD/ELVSS/DVDD
|
WLCSP-2.5×2.9-42B
|
Quatre sorties, pour smartphones et tablettes à écran AMOLED en tandem
|
|
SGM3843
|
1200 | 2.9 | 5 | 6 |
I2C
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
Six sorties, pour smartphones et tablettes
|
|
SGM3843A
|
1200 | 2.9 | 5 | 6 |
1-Wire
|
AVDD/ELVDD/ELVSS/DVDD/VGL/VGL_LDO
|
WLCSP-3.3×3.3-64B
|
Six sorties, pour smartphones et tablettes
|
|
SGM3840
|
1000 | 2.5 | 4.8 | 3 |
1-Wire
|
AVDD/ELVDD/ELVSS
|
WLCSP-2.37×2.37-36B
|
Triple sortie, pour smartphones et tablettes
|
|
SGM3837S
|
800 | 2.5 | 5 | 3 |
1-Wire
|
AVDD/ELVDD/ELVSS
|
WLCSP-2×2-25B-A
|
Triple sortie, pour smartphones et tablettes
|
Cette solution démontre l'application des circuits intégrés dans les smartphones et les tablettes. Pour obtenir de l'aide pour la sélection du bon produit, veuillez contacter notre équipe de support technique.
