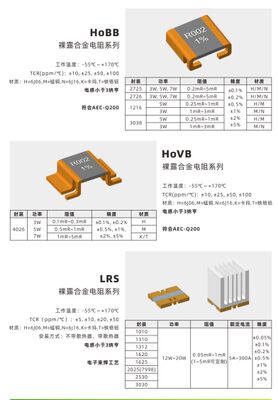

Résistance en alliage nu également connue sous le nom de résistance de détection de courant en alliage pur
Détails sur le produit:
| Lieu d'origine: | Dongguan, Guangdong, Chine |
| Nom de marque: | UCHI |
| Certification: | 471KD10 |
| Numéro de modèle: | UL.VDE, GV, PORTÉE, CQC, CSA.ISO.ROHS, CUL |
Conditions de paiement et expédition:
| Quantité de commande min: | 5000 pièces |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Entassent en vrac/munitions/bobine |
| Délai de livraison: | 5-7 JOURS |
| Conditions de paiement: | T/T, Paypal, Western Union, gramme d'argent |
| Capacité d'approvisionnement: | 5000,000,000PCS par mois |
|
Détail Infomation |
|||
| Tension nominale: | Varie (par exemple, 10 V à 1 000 V) | Énergie maximale: | 380J |
|---|---|---|---|
| Vitesse de rotation: | 4500min | Durée de vie: | Généralement 10 ans ou plus dans des conditions normales |
| Puissance maximale: | 0.4W | Couleur: | Blanc |
| Coefficient de température: | Le MLV | Déviation autorisée: | ±10% |
| Service OEM: | Oui | Dimension: | 34MM |
| Consommation d'énergie: | 0.25(W) | ||
| Mettre en évidence: | résistance de détection de courant en alliage nu,résistance en alliage pur avec garantie,résistance à varistance à oxyde métallique |
||
Description de produit

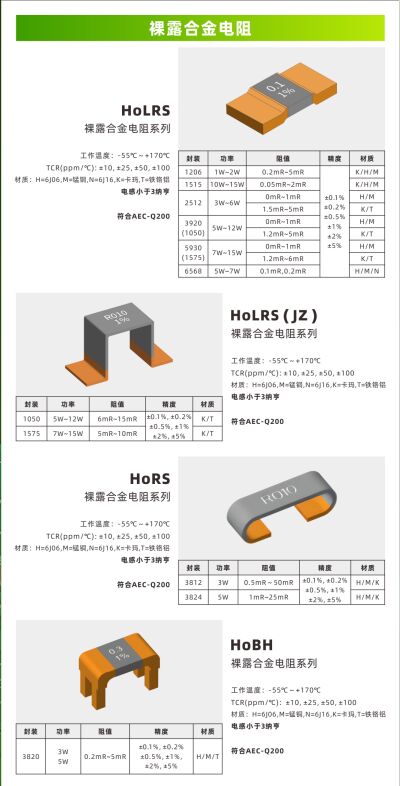

Résistance en alliage nu
La résistance en alliage nu (également appelée résistance de détection de courant/shunt en alliage pur nu) est une résistance de niveau milliohm de haute puissance sans revêtement d'encapsulation en résine/plastique, avec son élément résistif en alliage directement exposé. Elle est spécialement conçue pour la détection de courant de précision à courant élevé.
Structure et matériaux du noyau
-
Élément résistif: Manganine, Constantan, Nichrome, alliage Karma.Les électrodes sont principalement en cuivre pur de haute conductivité, connectées par soudage par faisceau d'électrons / soudage laser.Boîtiers courants : 3920, 5930, 2725, disponibles en structures de feuille plate et en zigzag.
-
Plage de résistance: Typiquement 0,1 mΩ – 5 mΩ ;Tolérance jusqu'à ±0,01 % ;TCR aussi bas que ±10–25 ppm/°C ;Inductance parasite < 3 nH, conception non inductive.
-
Puissance nominale: À partir de 5 W, certains modèles 10–15 W ;Température de fonctionnement : -55°C à 170°C, conforme à la norme AEC-Q200.
Avantages et précautions clés
- Excellente dissipation thermique: La grande surface exposée permet une libération rapide de la chaleur et une densité de puissance plus élevée.
- Résistance ultra-stable: Faible coefficient de température, faible force électromotrice thermique, capacité de courant de surtension élevée ; convient aux conditions de travail difficiles.
- Restrictions de soudage: Généralement compatible uniquement avec le soudage par refusion ; éviter les dommages dus à la température élevée du soudage à la vague. Protection anti-oxydation et mécanique requise. Ne convient pas aux environnements poussiéreux ou humides non protégés.
Applications typiques
Détection de courant et shunt dans les BMS de véhicules à énergie nouvelle, les alimentations industrielles, les convertisseurs de fréquence, les servomoteurs, les onduleurs photovoltaïques et les bornes de recharge.
Conseils de sélection et d'achat
- Sélectionnez le boîtier et la puissance nominale en fonction du courant maximal, de la dissipation de puissance et de l'espace sur le circuit imprimé. Privilégiez un faible TCR, une faible inductance et une conception à 4 bornes Kelvin.
- Le processus de soudage doit correspondre au soudage par refusion. Appliquez un revêtement ou un boîtier pour la protection si nécessaire.
