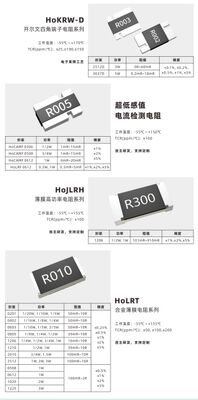

Résistance à alliage encapsulé de qualité automobile

Définition et structure de base

Caractéristiques électriques clés

Applications typiques

• Véhicules à énergie nouvelle:

  Détection de courant pour BMS (système de gestion de batterie), OBC (chargeur embarqué), convertisseurs DC/DC, contrôleurs de moteur.
• Véhicules conventionnels:

  ECU moteur, ABS/ESP, alimentation d'éclairage, contrôle de transmission.
• Équipement de recharge:

  Détection de puissance dans les stations / bornes de recharge.

Principales marques et modèles

• International:

  Vishay WSL/WSK, Panasonic ERJ, ROHM LRM.
• Domestique:

  Fenghua AMG/AMS, Huade MSU/MSHL, HoYao HoCG2512.

Composant électronique : Résistance à alliage de qualité automobile Vishay WSL

Directives de sélection

• Calculer la puissance en utilisantP = I²Ret appliquerun dérating de ≥30%(obligatoire dans les environnements à haute température).
• Privilégier la structure à4 fils (Kelvin)pour la détection de haute précision au niveau μΩ.
• Pour des exigences élevées en matière d'anti-soufre / anti-vibration, confirmer le processus de revêtement (par exemple, ALD Al₂O₃) et le matériau des bornes.
• Doit obtenirles rapports de test AEC-Q200etla certification IATF16949.

Différence avec les résistances à alliage standard

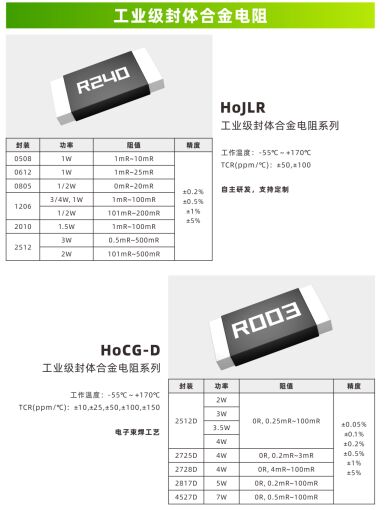

Résistance à alliage encapsulé de qualité industrielle

1. Définition et structure de base

• Standard :-40°C ~ 125°C
• Types haute température :-55°C ~ 170°C

  Niveau de sensibilité à l'humidité : MSL 1.

  Conforme RoHS / sans halogène.

  Tests de fiabilité selon JESD47, IEC 60068 (cycles thermiques, chocs thermiques, vibrations, humidité, résistance à la chaleur de soudure).

  Système qualité : principalement ISO9001 ; les lignes haut de gamme prennent également en charge IATF16949.

  L'AEC-Q200 n'estpas obligatoire (peut être personnalisé sur demande).

2. Caractéristiques électriques clés (typiques)

3. Applications typiques

• Alimentation industrielle:

  Détection de courant et protection contre les surintensités pour UPS, alimentations à découpage, onduleurs, modules DC/DC.
• Automatisation et entraînements:

  Servomoteurs, automates programmables, contrôleurs de robot.
• Nouvelle énergie et stockage d'énergie:

  PCS de stockage d'énergie, onduleurs PV, modules de station de recharge.
• Équipement de télécommunication:

  Alimentations de stations de base, alimentations de serveurs de centres de données.

4. Principales marques et modèles

• International:

  Vishay WSL2512, Panasonic ERJ-8EN, KOA Speer RK731.
• Domestique:

  Fenghua AMG/AMS, HoYao HoCG2512, FOSAN FMH, Huade MSU.

5. Étapes clés de sélection

• Calculer le courant nominal en utilisant

  I=RP​​

  Appliquerun dérating de puissance: ≤70% (≤50% recommandé à haute température).
• Précision et TCR :
  • Boucle de courant de précision : ±0,5 % / ±10–25 ppm/°C
  • Boucle de protection générale : ±1 % / ±50 ppm/°C

• Boîtier et montage :

  2512 / 3920 / 5931 sont courants dans l'industrie.

  Réserver des pads thermiques sur le PCB.

  4 fils préférés pour une détection de haute précision inférieure à 1 mΩ.
• Environnement :

  Pour les environnements humides / côtiers / contenant du soufre, choisir des bornes anti-soufre + encapsulation complète.

  Pour les équipements à fortes vibrations, confirmer la résistance aux vibrations et la méthode de montage.

6. Résistance à alliage encapsulé de qualité industrielle vs qualité automobile

7. Points d'achat et de vérification

• Obtenir la fiche technique complète + les rapports de test de fiabilité (données sur les cycles thermiques, l'humidité, la résistance à la chaleur de soudure).
• Confirmer la conformité RoHS, sans halogène. Les exigences anti-soufre doivent être spécifiées et testées séparément.
• La courbe de dérating de puissance doit correspondre aux conditions thermiques réelles du PCB pour éviter une défaillance due à une surchauffe à long terme.
