Détails sur le produit:

Lieu d'origine: Dongguan en Chine
Nom de marque: UCHI
Certification: Completed
Numéro de modèle: Le montant de l'aide est calculé en fonction de l'expérience acquise.

Conditions de paiement et expédition:

Quantité de commande min: 1000 pièces
Prix: Négociable
Détails d'emballage: La norme
Délai de livraison: 5 à 7 jours
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 5000 pièces de matériel
meilleur prix Contact

Détail Infomation

Nombre de Polonais: 4 Portée de fonctionnement: 9V à 16V
le couple g.cm.: 370 Portée de l'application: Meubles/médecine/industrie
Certificat: 3C Vitesse à vide r/min: 6000
Courant à vide mA: 680 Vitesse nominale r/min: 5000
Puissance évaluée W: 19,0 Numéro de phase: 3
Mettre en évidence:

Moteur à engrenages à courant continu sans balai pour meubles

,

Moteur à engrenages à courant continu sans balai médical

,

Moteur à engrenages planétaires à courant continu

Description de produit

Moteur BLDC à engrenages planétaires (conducteur intégré)

Caractéristiques
1.Moteur sans balai, pilote intégré, avec inversion positive, régulation de vitesse, fonction de freinage.
2Les engrenages à anneaux peuvent être sélectionnés parmi les deux matériaux: métal (type:42JXE100K), métal en poudre (type:42JXF100K).
3Boîte de vitesses planétaire OD de 42 mm,
Autorisation de charge: 1 N.m à 10 N.m.
4 pôles BLDC moteur à engrenages planétaires sans balai DC pour meubles / médical / industrie 0

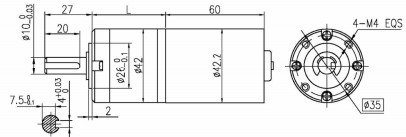

Les dimensions


4 pôles BLDC moteur à engrenages planétaires sans balai DC pour meubles / médical / industrie 1



Données techniques du moteur sans balai



Le type Numéro
de poteaux
Numéro
de phase
Fonctionnement
Portée
Nommé
la tension
VDC
Pas de charge
la vitesse
R/min
Pas de charge
courant
- Je ne sais pas
Nommé
le couple
g.cm
Nommé
la vitesse
R/min
Nommé
courant
Une
Nommé
puissance
W
B4260 à 1260 4 3 9V à 16V 12 6000 680 370 5000 2.8 19.0
B4260 à 2460 4 3 9V à 26V 24 6000 350 370 5300 1.4 20.1



Données techniques du moteur à engrenages sans balais



1.B4260-1260 Moteur BLDC

Taux de réduction 3.7 5.2 14 19 27 51 71 100 139 181 219 254 306 354 427 495
Nombre de trains à engrenages 1 1 2 2 2 3 3 3 3 4 4 4 4 4 4 4
Longueur ((L) mm 31.5 31.5 42.1 42.1 42.1 52.4 52.4 52.4 52.4 62.9 62.9 62.9 62.9 62.9 62.9 62.9
Vitesse à vide R/min 1617 1158 429 316 222 118 85 60 43 33 27 24 20 17 14 12
Vitesse nominale R/min 1348 965 357 263 185 98 70 50 36 28 23 20 16 14 12 10
Le couple nominal N.m. 0.12 0.17 0.41 0.56 0.79 1.4 1.9 2.6 3.7 4.3 5.2 6.0 7.2 8.4 10 10
Charge maximale admissible en peu de temps N.m. 3 3 12 12 12 25 25 25 25 30 30 30 30 30 30 30



2B4260-2460 Moteur BLDC

Taux de réduction 3.7 5.2 14 19 27 51 71 100 139 181 219 254 306 354 427 495
Nombre de trains à engrenages 1 1 2 2 2 3 3 3 3 4 4 4 4 4 4 4
Longueur ((L) mm 31.5 31.5 42.1 42.1 42.1 52.4 52.4 52.4 52.4 62.9 62.9 62.9 62.9 62.9 62.9 62.9
Vitesse à vide R/min 1617 1158 429 316 222 118 85 60 43 33 27 24 20 17 14 12
Vitesse nominale R/min 1429 1023 379 279 196 104 75 53 38 29 24 21 17 15 12 11
Le couple nominal N.m. 0.12 0.17 0.41 0.56 0.79 1.4 1.9 2.6 3.7 4.3 5.2 6.0 7.2 8.4 10 10
Charge maximale admissible en peu de temps N.m. 3 3 12 12 12 25 25 25 25 30 30 30 30 30 30 30



Diagramme du fil



4 pôles BLDC moteur à engrenages planétaires sans balai DC pour meubles / médical / industrie 2



PIN 1# Feedback n=60 * F/P, où F représente la fréquence de sortie de la rétroaction et P représente 4 paires de paires de poteaux du moteur.
Numéro PIN 2# Contrôle des freins

PIN 3 # régulation de la vitesse PWM, entrée du signal PWM de 20 à 30 kHz et réglage de la vitesse du moteur en réglant le cycle de fonctionnement.

PIN 4# La rotation vers l'avant et vers l'arrière, la rotation en suspension est CW, et le court-circuit vers la rotation au sol est CCW.

PIN 5# pôle négatif de l'alimentation



Le pôle positif (ligne bleue) du moteur est connecté au pôle positif de l'alimentation, et le pôle négatif (ligne verte) du moteur est connecté au pôle négatif de l'alimentation.PIN3 # et PIN5 # sont connectés et le moteur tourne à pleine vitesse.
Selon la même exigence, lors de la commutation vers l'avant et vers l'arrière, PIN3 #, PIN4 # et PIN5 # doivent être connectés ensemble.



4 pôles BLDC moteur à engrenages planétaires sans balai DC pour meubles / médical / industrie 3

PIN 3 # régulation de la vitesse PWM, entrée du signal PWM de 20 à 30 kHz et réglage de la vitesse du moteur en réglant le cycle de fonctionnement.

Nom de code 4#La rotation vers l'avant et vers l'arrière, la rotation en suspension est CW, et le court-circuit vers la rotation au sol est CCW.

Le code PIN 5#pôle négatif de l'alimentation
