37 mm OD boîte de vitesses standard BLDC moteur de vitesses planétaires 8 pôles
Détails sur le produit:
| Lieu d'origine: | Dongguan en Chine |
| Nom de marque: | UCHI |
| Certification: | Completed |
| Numéro de modèle: | 37JB10K/B3630 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1000 pièces |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | La norme |
| Délai de livraison: | 5 à 7 jours |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 5000 pièces de matériel |
|
Détail Infomation |
|||
| Nombre de Polonais: | 8 | Portée de fonctionnement: | 9V à 16V à 24V |
|---|---|---|---|
| Courant nominal mA: | 820/410 | Portée de l'application: | Meubles/médecine/industrie |
| Certificat: | 3C | Vitesse à vide r/min: | 4680 |
| Courant à vide mA: | Le nombre de personnes | Vitesse nominale r/min: | 3500 |
| Puissance évaluée W: | 3.2 | Numéro de phase: | 3 |
| Mettre en évidence: | Moteur à engrenages planétaires OD de 37 mm,Moteur à engrenages planétaires à 8 pôles,Moteur à engrenages à 8 pôles |
||
Description de produit
Autonomie de charge admissible: 1,0 N.m
Données techniques du moteur sans balai
| Le type | Numéro de poteaux |
Numéro de phase |
Fonctionnement Portée |
Nommé la tension VDC |
Pas de charge la vitesse R/min |
Pas de charge courant - Je ne sais pas |
Nommé le couple g.cm |
Nommé la vitesse R/min |
Nommé courant - Je ne sais pas |
Nommé puissance W |
|||||||||||||
| B3630 à 1247 | 8 | 3 | 9V à 16V | 12 | 4680 | 270 | 90 | 3500 | 820 | 3.2 | |||||||||||||
| B3630 à 2447 | 8 | 3 | 9V à 26V | 24 | 4680 | 140 | 90 | 3500 | 410 | 3.2 | |||||||||||||
Données techniques du moteur à engrenages sans balais
1.B3630-1247 Moteur BLDC
| Taux de réduction | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Nombre de trains à engrenages | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||

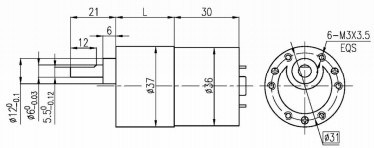

| Longueur ((L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Vitesse à vide | R/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| Vitesse nominale | R/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| Le couple nominal | N.m. | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| Charge maximale admissible en peu de temps | N.m. | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
2.B3630-2447 Moteur BLDC
| Taux de réduction | 6 | 10 | 18 | 30 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | ||||||||||||
| Nombre de trains à engrenages | 2 | 2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||||
| Longueur ((L) | mm | 21.5 | 21.5 | 26.5 | 26.5 | 29.0 | 29.0 | 29.0 | 31.5 | 31.5 | 31.5 | 31.5 | |||||||||||
| Vitesse à vide | R/min | 780 | 468 | 260 | 156 | 94 | 62 | 47 | 31 | 23 | 19 | 16 | |||||||||||
| Vitesse nominale | R/min | 583 | 350 | 194 | 117 | 70 | 47 | 35 | 23 | 18 | 14 | 12 | |||||||||||
| Le couple nominal | N.m. | 0.043 | 0.071 | 0.12 | 0.19 | 0.29 | 0.43 | 0.57 | 0.78 | 1 | 1 | 1 | |||||||||||
| Charge maximale admissible en peu de temps | N.m. | 0.5 | 0.5 | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |||||||||||
Diagramme du fil
PIN 1# (bleu) Commande du frein
PIN 2# (orange) régulation de la vitesse PWM: Entrez un signal PWM de 20 à 30 kHz et réglez la vitesse du moteur en réglant le cycle de fonctionnement.
PIN 3# (Noir) pôle négatif de l'alimentation
PIN 4# (blanc) Rotation vers l'avant et vers l'arrière: la direction en suspension est CCW, la direction en court-circuit au sol est CW.
PIN 5# (vert) Réaction n=60 * F/P, où F est la fréquence de rétroaction et P 4 paires de paires de poteaux du moteur.
PIN 6# (rouge) pôle positif de l'alimentation
Longueur de la ligne de raccordement 200 mm
PIN 3 # régulation de la vitesse PWM, entrée du signal PWM de 20 à 30 kHz et réglage de la vitesse du moteur en réglant le cycle de fonctionnement.
Nom de code 4#La rotation vers l'avant et vers l'arrière, la rotation en suspension est CW, et le court-circuit vers la rotation au sol est CCW.
Le code PIN 5#pôle négatif de l'alimentation
