9V-16V 36 mm OD moteur à 4 pôles
Détails sur le produit:
| Lieu d'origine: | Dongguan en Chine |
| Nom de marque: | UCHI |
| Certification: | Completed |
| Numéro de modèle: | Le nombre d'équipements à transporter est calculé en fonction du nombre de véhicules transportés. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1000 pièces |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | La norme |
| Délai de livraison: | 5 à 7 jours |
| Conditions de paiement: | T/T, Western Union |
| Capacité d'approvisionnement: | 5000 pièces de matériel |
|
Détail Infomation |
|||
| Nombre de Polonais: | 4 | Portée de fonctionnement: | 9V à 16V |
|---|---|---|---|
| Portée de l'application: | Meubles/médecine/industrie | Certificat: | 3C |
| Vitesse à vide r/min: | 5300 | Courant à vide mA: | Les autres produits |
| Vitesse nominale r/min: | 4000 | Puissance évaluée W: | 14.4/16. Je vous en prie.2 |
| Numéro de phase: | 3 | Voltage nominal VDC: | 12V/24V |
| Mettre en évidence: | moteur à courant continu sans balai de 9 V,Moteur à courant continu sans balai à 4 pôles,moteur à engrenages à courant continu sans balai de 16 V |
||
Description de produit
Autonomie de charge admissible: 0,3 N.m à 3,0 N.m.
Données techniques du moteur sans balai
| Le type | Numéro de poteaux |
Numéro de phase |
Fonctionnement Portée |
Nommé la tension VDC |
Pas de charge la vitesse R/min |
Pas de charge courant - Je ne sais pas |
Nommé le couple g.cm |
Nommé la vitesse R/min |
Nommé courant Une |
Nommé puissance W |
|||||||||||||||
| B3650 à 1253 | 4 | 3 | 9V à 16V | 12 | 5300 | 440 | 350 | 4000 | 2.5 | 14.4 | |||||||||||||||
| B3650 à 2453 | 4 | 3 | 9V à 26V | 24 | 5300 | 270 | 350 | 4500 | 1.1 | 16.2 | |||||||||||||||
Données techniques du moteur à engrenages sans balais
1.B3640-1253 Moteur BLDC
| Taux de réduction | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| Nombre de trains à engrenages | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||

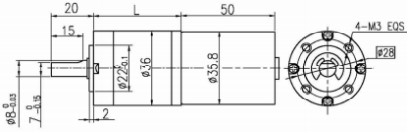

| Longueur ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| Vitesse à vide | R/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| Vitesse nominale | R/min | 1078 | 772 | 286 | 211 | 148 | 78 | 56 | 40 | 35 | 29 | 22 | 18 | 16 | 13 | ||||||||||
| Le couple nominal | N.m. | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| Charge maximale admissible en peu de temps | N.m. | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
2.B3640-2453 Moteur BLDC
| Taux de réduction | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 181 | 219 | 254 | 306 | 354 | |||||||||||
| Nombre de trains à engrenages | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |||||||||||
| Longueur ((L) | mm | 26.5 | 26.5 | 33.6 | 33.6 | 33.6 | 40.5 | 40.5 | 40.5 | 40.5 | 47.4 | 47.4 | 47.4 | 47.4 | 47.4 | ||||||||||
| Vitesse à vide | R/min | 1429 | 1023 | 379 | 279 | 196 | 104 | 75 | 53 | 38 | 29 | 24 | 21 | 17 | 15 | ||||||||||
| Vitesse nominale | R/min | 1213 | 869 | 321 | 237 | 167 | 88 | 63 | 45 | 39 | 32 | 25 | 21 | 18 | 15 | ||||||||||
| Le couple nominal | N.m. | 0.12 | 0.16 | 0.39 | 0.53 | 0.68 | 1.3 | 1.8 | 2.5 | 2.9 | 3 | 3 | 3 | 3 | 3 | ||||||||||
| Charge maximale admissible en peu de temps | N.m. | 1 | 1 | 3.5 | 3.5 | 3.5 | 7.5 | 7.5 | 7.5 | 7.5 | 9 | 9 | 9 | 9 | 9 | ||||||||||
Diagramme du fil
PIN 1# (bleu) Commande du frein
PIN 2# (orange) régulation de la vitesse PWM: Entrez un signal PWM de 20 à 30 kHz et réglez la vitesse du moteur en réglant le cycle de fonctionnement.
PIN 3# (Noir) pôle négatif de l'alimentation
PIN 4# (blanc) Rotation vers l'avant et vers l'arrière: la direction en suspension est CCW, la direction en court-circuit au sol est CW.
PIN 5# (vert) Réaction n=60 * F/P, où F est la fréquence de rétroaction et P 4 paires de paires de poteaux du moteur.
PIN 6# (rouge) pôle positif de l'alimentation
Longueur de la ligne de raccordement 200 mm
PIN 3 # régulation de la vitesse PWM, entrée du signal PWM de 20 à 30 kHz et réglage de la vitesse du moteur en réglant le cycle de fonctionnement.
Nom de code 4#La rotation vers l'avant et vers l'arrière, la rotation en suspension est CW, et le court-circuit vers la rotation au sol est CCW.
Le code PIN 5#pôle négatif de l'alimentation
