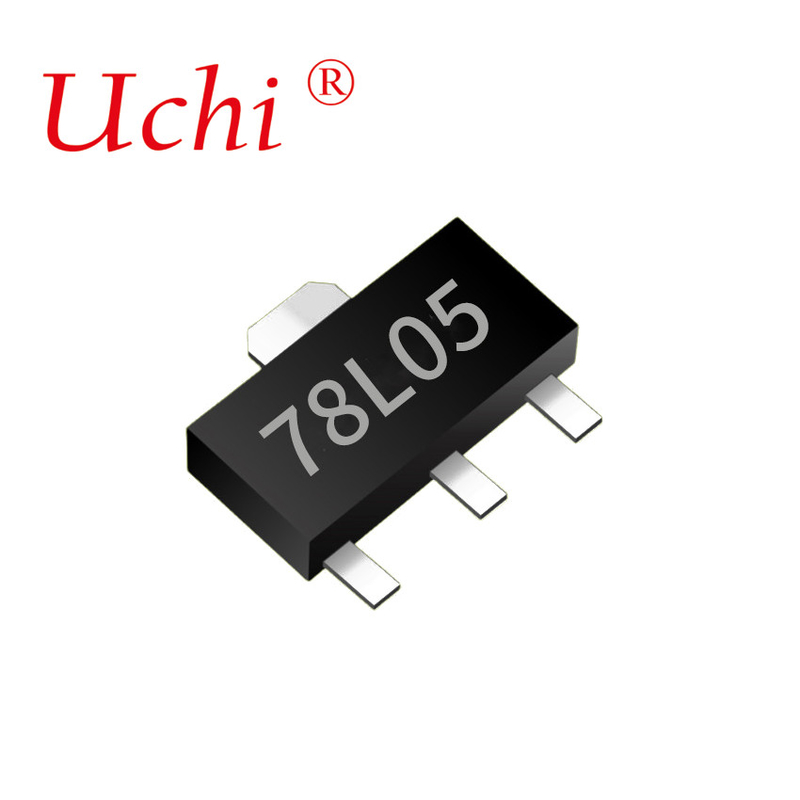

SOT89-3 78L05 Régulateurs de tension 5v Encapsulés en plastique

SOT89-3 78L05 Régulateurs de tension 5v Encapsulés en plastique

Détails sur le produit:

Lieu d'origine: Dongguan en Chine
Nom de marque: UCHI
Certification: Completed
Numéro de modèle: 78l05

Conditions de paiement et expédition:

Quantité de commande min: 1000 pièces
Prix: Négociable
Détails d'emballage: La norme
Délai de livraison: 3weeks
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 5000 pièces
meilleur prix Contact

Détail Infomation

Mettre en évidence:

régulateurs de tension de 5 V

,

SOT89 3 régulateurs de tension

,

Régulateurs de tension 78L05

Description de produit

Caractéristiques



1.Current de sortie maximal IOM: 0,1A
2Voltage de sortie VO: 5V
3PD de dissipation totale continue: 0,6 W (Ta = 25 °C)



Absolue Nombre maximal RATINGS (température de fonctionnement la plage est applicable sauf indication contraire)



Paramètre Le symbole Valeur Unité
Voltage d'entrée Vi 30 V
Résistance thermique de la jonction à l'environnement RθJA 160 °C/W
Plage de température de la jonction de fonctionnement Le TOPR -40 à +125 °C
Plage de température de stockage TSTG -65 ~ + 150 °C



Les caractéristiques électriques à la température de jonction virtuelle spécifiée (Vi=10V, Io=40mA, Ci=0,33uF, Co=0,1uF, sauf indication contraire)



Paramètre Le symbole Conditions d'essai - Je vous en prie. Le type Je suis désolé. Unité





Voltage de sortie





Vo





25°C

4.80 5.0 5.20 V
        4.85 5.0 5.15 V
        4.90 5.0 5.10 V
    7V≤Vi≤20V, Io= 1mA à 40mA 0 à 125°C 4.75 5.0 5.25 V
    Le système d'alimentation doit être équipé d'un système d'alimentation électrique   4.75 5.0 5.25 V
Régulation de la charge ΔVo Le système d'alimentation est équipé d'un système d'alimentation de base. 25°C   11 60 MV
    Le système d'alimentation doit être équipé d'un système d'alimentation électrique 25°C   5 30 MV
Régulation des lignes ΔVo 7V≤Vil≤20V 0 à 125°C   55 150 MV
    8V≤Vi≤20V 25°C   45 100 MV
Courant silencieux Le QI   25°C   3.8 6 - Je ne sais pas
Un changement de courant silencieux Δ Iq 8V≤Vi≤20V 0 à 125°C     1.5 - Je ne sais pas
  Δ Iq 1mA≤V l≤40mA 0 à 125°C     0.1
Voltage bruyant de sortie V.N. 10 Hz ≤ f ≤ 100 KHz 25°C   40   Pour les appareils à sous pression
Rejet de l' ondulation RR 8V≤Vi≤20V,f=120 Hz 0 à 125 41 49   dB
Voltage de sortie Vd   25°C   1.7   V



Application typique

SOT89-3 78L05 Régulateurs de tension 5v Encapsulés en plastique 0

Caractéristiques typiques

SOT89-3 78L05 Régulateurs de tension 5v Encapsulés en plastique 1SOT89-3 78L05 Régulateurs de tension 5v Encapsulés en plastique 2

Le dessin de l'extérieur

SOT89-3 78L05 Régulateurs de tension 5v Encapsulés en plastique 3

SOT-89-3L Mise en page recommandée de la plate-forme

SOT89-3 78L05 Régulateurs de tension 5v Encapsulés en plastique 4
