Moteur à engrenages planétaires BLDC avec driver intégré, diamètre extérieur 22mm, réducteur planétaire, 12 pôles

Moteur à engrenages planétaires BLDC avec driver intégré, diamètre extérieur 22mm, réducteur planétaire, 12 pôles

Détails sur le produit:

Lieu d'origine: Dongguan Chine
Nom de marque: UCHI
Certification: Completed
Numéro de modèle: 22JXE3K / B2418

Conditions de paiement et expédition:

Quantité de commande min: 1000pcs
Prix: Négociable
Détails d'emballage: Standard
Délai de livraison: 5-7 jours
Conditions de paiement: T / T, Western Union
Capacité d'approvisionnement: 5000 pièces de matériel
meilleur prix Contact

Détail Infomation

Nombre de pôles: 12 Gamme d'exploitation: 9V~16V/9C~26V
Voltage nominal VDC: 12/24 Certificat: 3C
Vitesse à vide r/min: 7500 Courant à vide mA: 100/85
Vitesse nominale r/min: 5800 Puissance évaluée W: 1.8
Mettre en évidence:

Moteur à engrenages planétaires BLDC 22mm

,

moteur à engrenages planétaires

,

Moteur à engrenages planétaires BLDC 12 pôles

Description de produit

Le nombre total d'équipements utilisés pour le contrôle de l'état de l'air BLDC moteur à engrenages planétaires intégré au pilote avec boîte de vitesses planétaire OD de 22 mm 12 pôles

Caractéristiques
1.Moteur sans balai, pilote intégré, avec inversion positive, fonction de régulation de vitesse.
2Les engrenages à anneaux peuvent être sélectionnés parmi les deux matériaux: métal (type:22JXE3K), métal en poudre (type:22JXF3K).
3Boîte de vitesses planétaire OD de 22 mm,
Autorisation de charge: 0,03 Nm à 0,3 Nm

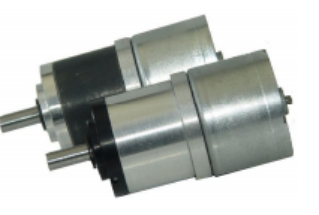

Moteur à engrenages planétaires BLDC avec driver intégré, diamètre extérieur 22mm, réducteur planétaire, 12 pôles 0

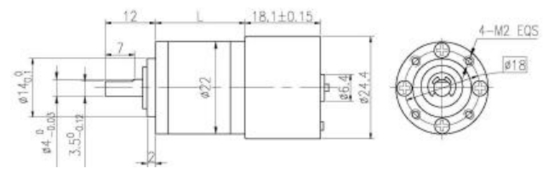

Les dimensions


Moteur à engrenages planétaires BLDC avec driver intégré, diamètre extérieur 22mm, réducteur planétaire, 12 pôles 1



Données techniques du moteur sans balai



Le type Numéro
de poteaux
Numéro
de phase
Fonctionnement
Portée
Nommé
la tension
VDC
Pas de charge
la vitesse
R/min
Pas de charge
courant
- Je ne sais pas
Nommé
le couple
g.cm
Nommé
la vitesse
R/min
Nommé
courant
- Je ne sais pas
Nommé
puissance
W
B2418 à 1275 12 3 9V à 16V 12 7500 100 30 5800 320 1.8
B2418 à 2475 12 3 9V à 26V 24 7500 85 30 5800 200 1.8





Données techniques du moteur à engrenages sans balais



1.B2418-1275 Moteur BLDC

Moteur à engrenages planétaires BLDC avec driver intégré, diamètre extérieur 22mm, réducteur planétaire, 12 pôles 2





2.B2418-2475 Moteur BLDC

Moteur à engrenages planétaires BLDC avec driver intégré, diamètre extérieur 22mm, réducteur planétaire, 12 pôles 3

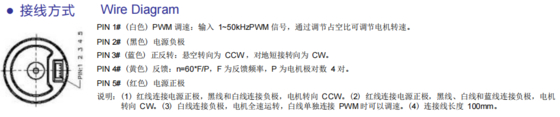

Diagramme du fil



Moteur à engrenages planétaires BLDC avec driver intégré, diamètre extérieur 22mm, réducteur planétaire, 12 pôles 4



PIN 1# (blanc) régulation de la vitesse PWM: Entrez un signal PWM de 1 à 50 kHz et réglez la vitesse du moteur en réglant le cycle de travail.


PIN 2# (Noir) pôle négatif de l'alimentation


PIN 3# (bleu) Rotation avant et arrière: la direction en suspension est CCW, la direction en court-circuit au sol est CW.


PIN 4# (Jaune)Réaction n=60 * F/P, où F est la fréquence de rétroaction et P est 4 paires de paires de poteaux du moteur.


PIN 5# (rouge) pôle positif de l'alimentation



Nom de l'organisme:

(1) Connectez le fil rouge à la borne positive de l'alimentation et connectez les fils noirs et blancs à la borne négative.

(2) Connectez le fil rouge à la borne positive de l'alimentation et connectez les fils noirs, blancs et bleus à la borne négative.

(3) Connectez le fil blanc au terminal négatif. Le moteur fonctionnera à pleine vitesse. Lorsque le fil blanc est connecté au PWM séparément, la vitesse peut être réglée.
(4) Longueur de la ligne de raccordement 100 mm
