Parafoudre à oxyde métallique 3kV 10ka D52*H20 (diamètre 52mm)
Détails sur le produit:
| Lieu d'origine: | Dongguan ， Guangdong, Chine |
| Nom de marque: | UCHI |
| Certification: | SGS.UL |
| Numéro de modèle: | D52 * h20mm |
Conditions de paiement et expédition:
| Quantité de commande min: | 5000pcs |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | En gros |
| Délai de livraison: | 5-7 jours |
| Conditions de paiement: | T/T, Paypal, Western Union, gramme d'argent |
| Capacité d'approvisionnement: | 5000,000,000PCS par mois |
|
Détail Infomation |
|||
| Mettre en évidence: | Arrêt de surtension par oxyde métallique de 3 kV,Varistance à oxyde métallique 10kA,Parafoudre de 52mm de diamètre |
||
|---|---|---|---|
Description de produit

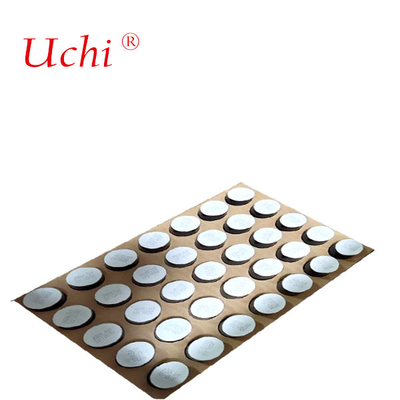

Parafoudre à oxyde métallique 3kV 10ka D52*H20 Rhéostat (diamètre 52mm)

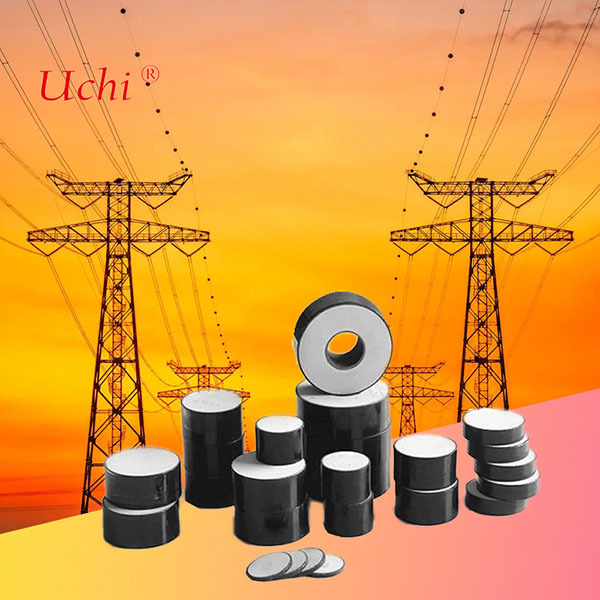

Uchi Electric peut fournir des varistances haute tension pour les applications haute puissance et haute tension AC & DC, ces dispositifs prolongeront la durée de vie des composants critiques.
• Une varistance (ou résistance dépendant de la tension) est un composant qui fait varier sa résistance électrique en fonction des changements de tension appliquée. À basse tension, ils ont une résistance électrique élevée et à haute tension, une faible résistance électrique. Dans un système, ils sont idéaux pour dévier les surtensions et les pics des composants critiques.
• Les varistances à oxyde métallique (MOV) sont fabriquées à partir d'oxyde de zinc et d'autres oxydes métalliques placés entre deux plaques ou contacts métalliques. Les fonctions et les applications de ces composants sont similaires à celles des varistances standard.
Les varistances à oxyde métallique (MOV) à base d'oxyde de zinc sont des composants de protection contre les surtensions électriques largement utilisés. L'électronique moderne haute puissance et haute densité impose davantage d'exigences telles que des empreintes plus petites, une densité de courant plus élevée et une non-linéarité plus élevée sur les MOV. Ces exigences ne peuvent plus être satisfaites par les MOV disponibles dans le commerce en raison de leur capacité de tension limitée, de leur courant de fuite élevé et des problèmes de fiabilité liés aux fissures mécaniques, dont la plupart sont associés à la présence de non-uniformités, de défauts et de grains grossiers dans leurs microstructures. De nouvelles formulations et de nouveaux procédés ont été développés pour surmonter ces limitations. Ce travail a permis d'identifier des compositions qui peuvent être frittées à des températures relativement plus basses que les MOV commerciaux typiques, mais avec des caractéristiques I-V largement améliorées grâce à une microstructure raffinée et uniforme. Ces compositions présentent non seulement des tensions de claquage élevées allant jusqu'à 10 kV/mm avec un faible courant de fuite, mais aussi un grand coefficient alpha non linéaire supérieur à 50 à des champs élevés, une mesure de la vitesse de la transition de l'état isolant à l'état conducteur et de l'efficacité de la protection contre les surtensions. La résistance de claquage démontrée, supérieure de plus de dix fois à celle des MOV commerciaux, ainsi qu'une non-linéarité beaucoup plus élevée, permettront la miniaturisation des MOV, la protection contre les surtensions haute tension et ouvriront de nouveaux domaines d'application.
Informations sur le produit :
Nom du produit : Varistance haute tension pour centrale électrique
Type : varistance D52*H20mm
Matériau : Oxyde de zinc
Application pour la classification des parafoudres SL (norme CEI)
| Spécification | Diamètre | Épaisseur | Tension de référence CC (U1mA) | Rapport maximal de la tension résiduelle (8/20us) | Capacité de tenue aux impulsions de courant | Tension nominale recommandée | Capacité maximale d'absorption d'énergie | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | à 10kA | kA | A | kV | kJ/kVr | |
| MOV48×20 | 48±0.5 | 20±0.5 | 4.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±0.5 | 20±0.5 | 4.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
Application pour la classification des parafoudres SM (norme CEI)
| Spécification | Diamètre | Épaisseur | Tension de référence CC (U1mA) | Rapport maximal de la tension résiduelle (8/20us) | Capacité de tenue aux impulsions de courant | Tension nominale recommandée | Capacité maximale d'absorption d'énergie | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | à 10kA | kA | A | kV | kJ/kVr | |
| MOV60×20 | 60±0.5 | 20±0.5 | 4.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±0.5 | 20±0.5 | 4.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
Application pour la classification des parafoudres SH (norme CEI)
| Spécification | Diamètre | Épaisseur | Tension de référence CC (U1mA) | Rapport maximal de la tension résiduelle (8/20us) | Capacité de tenue aux impulsions de courant | Tension nominale recommandée | Capacité maximale d'absorption d'énergie | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | à 10kA | kA | A | kV | kJ/kVr | |
| MOV71×20 | 71±0.5 | 20±0.5 | 4.0-4.8 | 1.66 | 150 | 1400 | 3 | 10.6 |
| MOV71×30 | 71±0.5 | 30±0.5 | 6.2-7.0 | 1.66 | 150 | 1400 | 4.5 | 10.6 |
| MOV115/42x20 | 115/42±0.5 | 20±0.5 | 4.0-4.8 | 1.62 | 100 | 2000 | 3 | 14.7 |
| MOV115/42×24 | 115/42±0.5 | 24±0.5 | 5.0-5.8 | 1.62 | 100 | 2000 | 3.8 | 14.7 |
| MOV115/424×30 | 115/42±0.5 | 30±0.5 | 6.2-7.0 | 1.62 | 100 | 2000 | 4.5 | 14.7 |
| MOV138/52x20 | 138/52±0.5 | 20±0.5 | 4.0-4.8 | 1.65 | 100 | 2500 | 3 | 17.5 |
| MOV138/52×24 | 138/52±0.5 | 24±0.5 | 5.0-5.8 | 1.65 | 100 | 2500 | 3.8 | 17.5 |
| MOV138/52×30 | 138/52±0.5 | 30±0.5 | 6.2-7.0 | 1.65 | 100 | 2500 | 4.5 | 17.5 |
