3kv 10ka centrale électrique Mov Varistor à oxyde de métal (D48*H20mm)
Détails sur le produit:
| Lieu d'origine: | Dongguan ， Guangdong, Chine |
| Nom de marque: | UCHI |
| Certification: | SGS.UL |
| Numéro de modèle: | D48 * H20mm |
Conditions de paiement et expédition:
| Quantité de commande min: | 5000pcs |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | En gros |
| Délai de livraison: | 5-7 jours |
| Conditions de paiement: | T/T, Paypal, Western Union, gramme d'argent |
| Capacité d'approvisionnement: | 5000,000,000PCS par mois |
|
Détail Infomation |
|||
| Mettre en évidence: | Varistor à oxyde métallique de 3kv,Varistor de la centrale électrique 10ka,D48xH20 mm de variistor à mouvement |
||
|---|---|---|---|
Description de produit

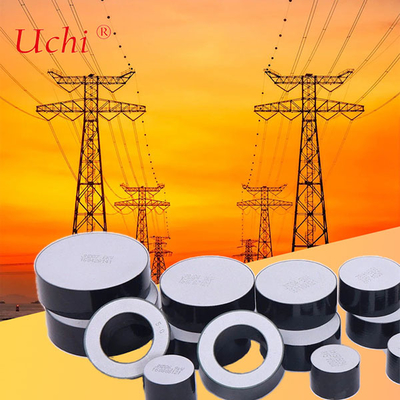

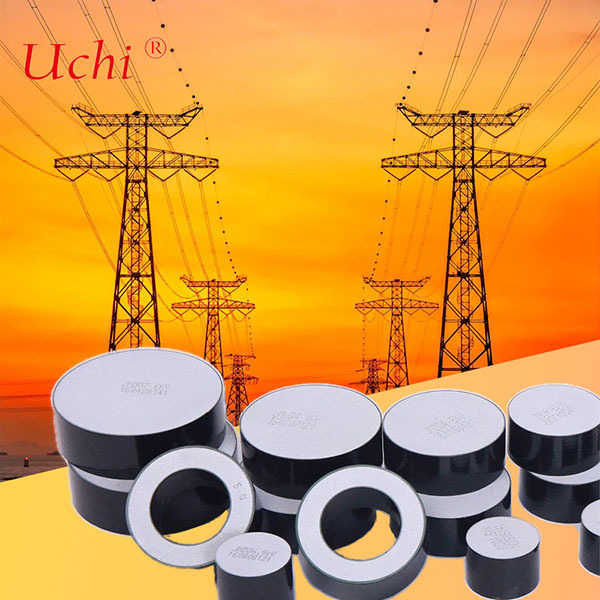

Varistance à oxyde métallique (MOV) de centrale électrique 3 kV 10 kA (D48*H20mm)
Varistance à oxyde métallique (MOV) de centrale électrique
Une varistance est un composant électronique dont la résistance électrique varie en fonction de la tension appliquée.[2] Également connue sous le nom de résistance dépendant de la tension (VDR), elle possède une caractéristique courant-tension non linéaire et non ohmique, similaire à celle d'une diode. Contrairement à une diode, cependant, elle a la même caractéristique pour les deux sens de traversée du courant. Traditionnellement, les varistances étaient en effet construites en connectant deux redresseurs, tels que le redresseur à oxyde de cuivre ou à oxyde de germanium, en configuration antiparallèle. À basse tension, la varistance a une résistance électrique élevée qui diminue lorsque la tension est augmentée. Les varistances modernes sont principalement basées sur des matériaux céramiques frittés à base d'oxyde métallique qui présentent un comportement directionnel uniquement à l'échelle microscopique. Ce type est communément appelé varistance à oxyde métallique (MOV).
Les varistances sont utilisées comme éléments de contrôle ou de compensation dans les circuits, soit pour fournir des conditions de fonctionnement optimales, soit pour protéger contre les tensions transitoires excessives. Lorsqu'ils sont utilisés comme dispositifs de protection, ils dérivent le courant créé par la tension excessive loin des composants sensibles lorsqu'ils sont déclenchés.
Le nom varistance est un mot-valise de résistance variable. Le terme n'est utilisé que pour les résistances variables non ohmiques. Les résistances variables, telles que le potentiomètre et le rhéostat, ont des caractéristiques ohmiques.
Les MOV sont spécifiés en fonction de la plage de tension qu'ils peuvent tolérer sans dommage. D'autres paramètres importants sont la capacité énergétique de la varistance en joules, la tension de fonctionnement, le temps de réponse, le courant maximal et la tension de claquage (de serrage). La capacité énergétique est souvent définie à l'aide de transitoires normalisés tels que 8/20 microsecondes ou 10/1000 microsecondes, où 8 microsecondes est le temps de front du transitoire et 20 microsecondes est le temps de demi-valeur.
Informations sur le produit :
Nom du produit : Varistance à oxyde métallique (MOV) de centrale électrique
Type : varistance D48*H20mm
Matériau : Oxyde de zinc
Application pour la classification des parafoudres SL (norme CEI)
| Spécification | Diamètre | Épaisseur | Tension de référence CC (U1mA) | Rapport maximal de la tension résiduelle (8/20us) | Capacité de tenue aux impulsions de courant | Tension nominale recommandée | Capacité maximale d'absorption d'énergie | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | à 10 kA | kA | A | kV | kJ/kVr | |
| MOV48×20 | 48±0.5 | 20±0.5 | 4.0-4.8 | 1.76 | 110 | 600 | 3 | 4.9 |
| MOV48×30 | 48±0.5 | 30±0.5 | 6.2-7.0 | 1.76 | 110 | 600 | 4.5 | 4.9 |
| MOV52×20 | 52±0.5 | 20±0.5 | 4.0-4.8 | 1.74 | 120 | 800 | 3 | 6.3 |
| MOV52×30 | 52±0.5 | 30±0.5 | 6.2-7.0 | 1.74 | 120 | 800 | 4.5 | 6.3 |
Application pour la classification des parafoudres SM (norme CEI)
| Spécification | Diamètre | Épaisseur | Tension de référence CC (U1mA) | Rapport maximal de la tension résiduelle (8/20us) | Capacité de tenue aux impulsions de courant | Tension nominale recommandée | Capacité maximale d'absorption d'énergie | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | à 10 kA | kA | A | kV | kJ/kVr | |
| MOV60×20 | 60±0.5 | 20±0.5 | 4.0-4.8 | 1.72 | 150 | 1000 | 3 | 7.9 |
| MOV60×30 | 60±0.5 | 30±0.5 | 6.2-7.0 | 1.72 | 150 | 1000 | 4.5 | 7.9 |
| MOV64×20 | 64±0.5 | 20±0.5 | 4.0-4.8 | 1.69 | 150 | 1100 | 3 | 8.5 |
| MOV64×30 | 64±0.5 | 30±0.5 | 6.2-7.0 | 1.69 | 150 | 1100 | 4.5 | 8.5 |
Application pour la classification des parafoudres SH (norme CEI)
| Spécification | Diamètre | Épaisseur | Tension de référence CC (U1mA) | Rapport maximal de la tension résiduelle (8/20us) | Capacité de tenue aux impulsions de courant | Tension nominale recommandée | Capacité maximale d'absorption d'énergie | |
| 4/10us | 2ms | |||||||
| mm | mm | kV | à 10 kA | kA | A | kV | kJ/kVr | |
| MOV71×20 | 71±0.5 | 20±0.5 | 4.0-4.8 | 1.66 | 150 | 1400 | 3 | 10.6 |
| MOV71×30 | 71±0.5 | 30±0.5 | 6.2-7.0 | 1.66 | 150 | 1400 | 4.5 | 10.6 |
| MOV115/42x20 | 115/42±0.5 | 20±0.5 | 4.0-4.8 | 1.62 | 100 | 2000 | 3 | 14.7 |
| MOV115/42×24 | 115/42±0.5 | 24±0.5 | 5.0-5.8 | 1.62 | 100 | 2000 | 3.8 | 14.7 |
| MOV115/42×30 | 115/42±0.5 | 30±0.5 | 6.2-7.0 | 1.62 | 100 | 2000 | 4.5 | 14.7 |
| MOV138/52x20 | 138/52±0.5 | 20±0.5 | 4.0-4.8 | 1.65 | 100 | 2500 | 3 | 17.5 |
| MOV138/52×24 | 138/52±0.5 | 24±0.5 | 5.0-5.8 | 1.65 | 100 | 2500 | 3.8 | 17.5 |
| MOV138/52×30 | 138/52±0.5 | 30±0.5 | 6.2-7.0 | 1.65 | 100 | 2500 | 4.5 | 17.5 |
