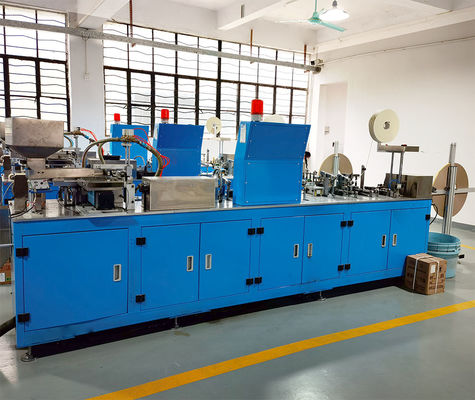

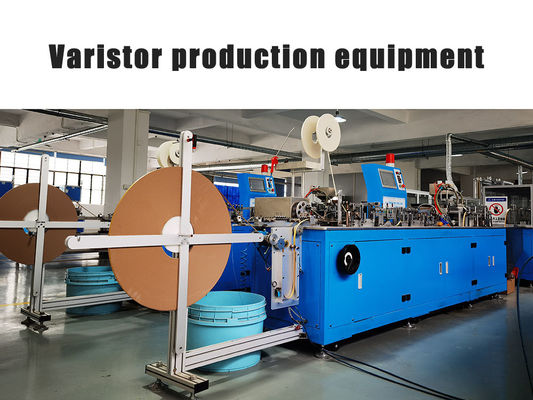

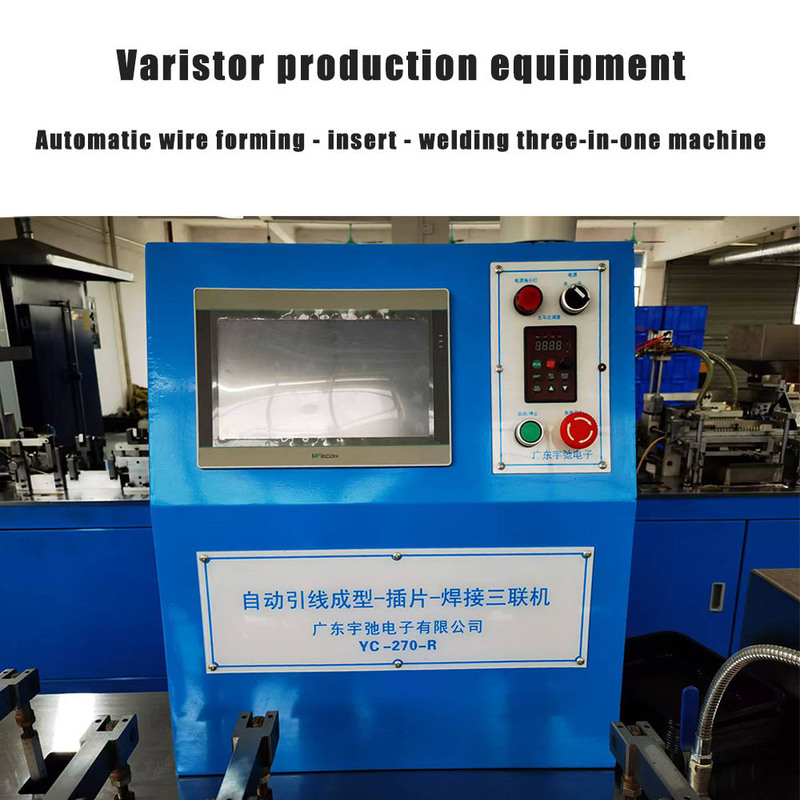

La machine de production automatique de varistances est dotée d'un système automatique trois-en-un pour le formage des fils, l'insertion des puces et la soudure.
Détails sur le produit:
| Lieu d'origine: | Dongguan ， Guangdong, Chine |
| Nom de marque: | UCHI |
| Certification: | SGS.UL |
| Numéro de modèle: | YC-270-R |
Conditions de paiement et expédition:
| Quantité de commande min: | 5000pcs |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | en gros |
| Délai de livraison: | 5-7 jours |
| Conditions de paiement: | T/T, Paypal, Western Union, gramme d'argent |
| Capacité d'approvisionnement: | 5000,000,000PCS par mois |
|
Détail Infomation |
|||
| Mettre en évidence: | machine de production automatique de varistances,système de soudure de varistances trois-en-un,équipement de fabrication de varistances à oxyde métallique |
||
|---|---|---|---|
Description de produit
Machine de production automatique pour varistances
Comprend un système automatique trois-en-un pour le formage des fils, l'insertion des puces et le soudage.
Processus de fonctionnement de base
- Section d'alimentation en fil et alimentation par courroie du moteur
- Alimentation en fil droit
- Coupe en forme de U
- Poinçonnage
- Entraîné par la roue de gaufrage du diviseur de fil
- Alignement du fil
- Aplatissement du long bras
- Position du pied flottant 1
- Position du pied flottant 2
- Position du pied parallèle
- Formage du moule en or
- Tension avant l'insertion des pièces
- Entraîné par la roue à aiguilles du diviseur de fil
- Tamponnage
- Application de la soudure
- (Soufflage et séchage) séchage naturel
- Insertion des pièces
- Entraîné par la roue à aiguilles du diviseur de fil
- Première zone de préchauffage
- Deuxième zone de préchauffage
- Soudure par immersion
- Entraînement par étapes
- Tampon de refroidissement naturel
- Tampon
- Entraînement par étapes
- Coupe
- Cadre tampon
Paramètres et exigences techniques
| Dimensions de la machine | 10 mètres de long, environ 1 500 kg de poids |
| Modèle de machine | YC-270-R |
| Pas du produit | 10 mm |
| Ouverture | 2,5 mm 28 produits en bande de papier à une seule rangée |
| Efficacité de la production | 180-260 pièces/min (Pas10) |
| Taille de la tuile en céramique | Diamètre : 7D, Épaisseur de la feuille : T≤3,5 mm |
| Spécification du fil de connexion | φ0,56 mm |
| Consommation électrique | AC380V, 50HZ ; Source d'air : 5 kg/cm ; Puissance totale d'environ 16 kW |
| Période de garantie | Un an (hors facteurs humains et catastrophes naturelles) |
Spécifications techniques supplémentaires
- Moule d'alimentation en fil : moule de spécification 0,56 (sur la table d'assemblage)
- Longueur maximale de la bande de papier pour l'alimentation en fil : 35 mm
- Largeur du moule en forme de U : F5 mm (1 jeu installé sur la machine)
- Mécanisme d'alignement : Cinq jeux de roulements en forme de V (13 dans chaque jeu)
- Taille de la bande de papier : Bande de papier trois-en-un 14,5x0,85 mmx1000 m
- Machine équipée de deux jeux de mécanismes de formage : pieds flottants et pieds parallèles
- Application de flux avec interrupteur de détection de débit pour éviter le soudage à vide
- Réservoirs de préchauffage : Deux groupes (chacun de 896 mm de long)
- Réservoir de soudure par immersion avec trois unités de chauffage
- Châssis de la machine : Plaques soudées avec panneau de peinture cuite bleu
- Conception de réduction du bruit avec engrenage conique en spirale et transmission par courroie synchrone
- Comprend toutes les pièces d'usure, les pièces de rechange et les dessins des composants associés
Schéma de l'équipement
