Circuits intégrés IC de sortie rail à rail haute tension
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | UCHI |
| Certification: | Completed |
| Numéro de modèle: | SGM8271/8272/8274 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1000pcs |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Standard |
| Délai de livraison: | 3 semaines |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 5000pcs |
|
Détail Infomation |
|||
| Tension d'alimentation: | 40V | Chaîne de tension de mode commun d'entrée: | (-VS) - 0,1 V à (+VS) - 1,5 V |
|---|---|---|---|
| Plage de tension d'entrée/sortie: | (-VS) - 0,3V à (+VS) + 0,3V | Tension différentielle à l'entrée: | 1.5V |
| LA TEMPÉRATURE DE JONCTION: | +150℃ | Plage de températures de stockage: | -65℃ à +150℃ |
| La température d'avance (soudure, 10s): | +260℃ | HBM: | 4000V |
| MM (SGM8271/2): | Pour les appareils électriques | MM (SGM8274): | 300 V |
| Plage de température de fonctionnement: | -40 ℃ à + 85 ℃ | ||
| Mettre en évidence: | amplificateurs de fonctionnement à haute tension,Le groupe de travail,rail haute tension à rail op amp |
||
Description de produit
Circuit intégré IC d'amplificateurs opérationnels de sortie rail-à-rail haute tension

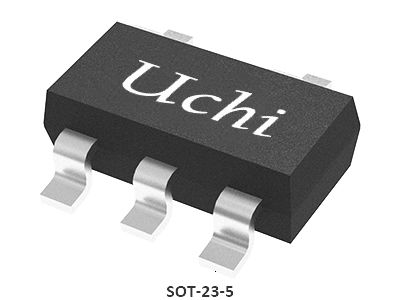

Les SGM8271 (simple), SGM8272 (double) et SGM8274 (quad) sont des amplificateurs opérationnels haute tension, qui peuvent fonctionner de 4,5 V à 36 V avec une alimentation simple ou de ± 2,25 V à ± 18 V avec une alimentation double. Ils fournissent une large plage de tension d'entrée en mode commun et une oscillation de tension de sortie rail à rail. Le SGM8271/2/4 offre une vitesse de balayage élevée, un faible décalage, une dérive et un courant de polarisation. Le SGM8271 est disponible en boîtiers verts SOT-23-5, MSOP-8 et SOIC-8. Le SGM8272 est disponible dans les packages Green SOIC-8 et MSOP-8. Le SGM8274 est disponible dans les packages Green SOIC-14 et TSSOP-14. Ils sont spécifiés sur la plage de températures étendue de -40 ℃ à +125 ℃.
Principales fonctionnalités
• Sortie rail-à-rail
• Large plage de tension d'entrée en mode commun
• Faible tension de décalage : 3 mV (MAX)
• Faible courant de polarisation d'entrée
• Faible courant de décalage d'entrée
• Faible courant de repos : 150 µA/amplificateur
• Protection contre les courts-circuits de sortie • Impédance d'entrée élevée
• Vitesse de montée élevée : 7 V/µs
• Petit emballage : SGM8271 disponible dans les packages verts SOT-23-5, MSOP-8 et SOIC-8. SGM8272 disponible dans les packages verts MSOP-8 et SOIC-8. SGM8274 disponible dans les packages verts TSSOP-14 et SOIC-14.
Applications
Capteur haute impédance
Instrumentation de précision
Amplificateur à photodiode
Filtre de boucle à verrouillage de phase
Audio professionnel haut de gamme
Médical
A MANGÉ
Amplificateur de sortie DAC
Instrumentation de précision
Amplificateur à photodiode
Filtre de boucle à verrouillage de phase
Audio professionnel haut de gamme
Médical
A MANGÉ
Amplificateur de sortie DAC

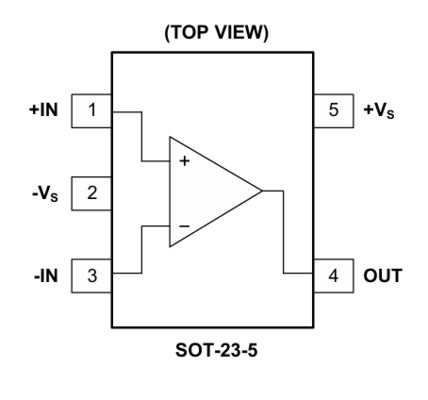

Configurations des broches
Guide de sélection des produits
| Amplificateurs par paquet | Numéro de pièce | Type IQ/Amp (μA) | Fermer | VCC(V) | Type GBP (kHz) | Type de taux de balayage (V/ms) | ENOISE 0,1 Hz ~ 10 Hz (μVPP) | ENOISE Typ @1kHz (nV/√Hz) | VOS maximum à 25 ℃ (mV) | TC de VOS Typ (μV/℃) | Type IB (pA) | Type AVO (dB) | Type CMRR (dB) | Entrée rail-à-rail | Sortie rail-à-rail | Emballer | Caractéristiques |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM8271 | 150 | Non | 4,5 ~ 36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | Non | Oui |
SOT-23-5, SOIC-8, MSOP-8
|
1,4 MHz, 7 V/µs, faible consommation, sortie rail-à-rail
|
|
| 2 | SGM8272 | 150 | Non | 4,5 ~ 36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | Non | Oui |
SOIC-8, MSOP-8
|
1,4 MHz, 7 V/µs, faible consommation, sortie rail-à-rail
|
|
| 4 | SGM8274 | 150 | Non | 4,5 ~ 36 | 1.4 | 7000 | 43 | 3 | 3 | 20 | 100 | 95 | Non | Oui |
SOIC-14,TSSOP-14
|
1,4 MHz, 7 V/µs, faible consommation, sortie rail-à-rail
|
|
| 1 | SGM8521 | 5.5 | Non | 2,1 ~ 5,5 | 0,15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | Oui | Oui |
SOT-23-5,SOIC-8
|
Faible courant de polarisation, micro-alimentation, entrée et sortie rail-à-rail
|
|
| 2 | SGM8522 | 5.5 | Non | 2,1 ~ 5,5 | 0,15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | Oui | Oui |
SOIC-8, MSOP-8
|
Faible courant de polarisation, micro-alimentation, entrée et sortie rail-à-rail
|
|
| 4 | SGM8524 | 5.5 | Non | 2,1 ~ 5,5 | 0,15 | 50 | 85 | 3.5 | 2 | 3 | 110 | 87 | Oui | Oui |
SOIC-14,TSSOP-14
|
Faible courant de polarisation, micro-alimentation, entrée et sortie rail-à-rail
|
|
| 1 | SGM8531 | 18 | Non | 2,1 ~ 5,5 | 0,5 | 200 | 33 | 3.5 | 1.7 | 0,5 | 104 | 75 | Oui | Oui |
SOT-23-5, SOIC-8
|
Faible courant de polarisation, micro-alimentation, entrée et sortie rail-à-rail
|
|
| 2 | SGM8532 | 18 | Non | 2,1 ~ 5,5 | 0,5 | 200 | 33 | 3.5 | 1.7 | 0,5 | 104 | 75 | Oui | Oui |
SOIC-8, MSOP-8
|
Faible courant de polarisation, micro-alimentation, entrée et sortie rail-à-rail
|
|
| 4 | SGM8534 | 18 | Non | 2,1 ~ 5,5 | 0,5 | 200 | 33 | 3.5 | 1.7 | 0,5 | 104 | 75 | Oui | Oui |
SOIC-14,TSSOP-14
|
Faible courant de polarisation, micro-alimentation, entrée et sortie rail-à-rail
|
|
| 1 | SGM8535 | 80 | Non | 1,8 ~ 5,5 | 1,5 | 800 | 30 | 3.4 | 1,5 | 3 | 103 | 85 | Non | Oui |
SOT-23-5,SC70-5,SOIC-8,MSOP-8
|
1,5 MHz, 1,8 V, gain unitaire stable, sortie rail à rail
|
|
| 2 | SGM8536 | 80 | Non | 1,8 ~ 5,5 | 1,5 | 800 | 30 | 3.4 | 1,5 | 3 | 103 | 85 | Non | Oui |
SOIC-8, MSOP-8
|
1,5 MHz, 1,8 V, gain unitaire stable, sortie rail à rail
|
|
| 1 | SGM8537 | 80 | Oui | 1,8 ~ 5,5 | 1,5 | 800 | 30 | 3.4 | 1,5 | 3 | 103 | 85 | Non | Oui |
SOT-23-6, SOIC-8, MSOP-8
|
1,5 MHz, 1,8 V, gain unitaire stable, sortie rail à rail
|
|
| 4 | SGM8538 | 80 | Non | 1,8 ~ 5,5 | 1,5 | 800 | 30 | 3.4 | 1,5 | 3 | 103 | 85 | Non | Oui |
SOIC-14,TSSOP-14
|
1,5 MHz, 1,8 V, gain unitaire stable, sortie rail à rail
|
|
| 1 | SGM8541 | 46 | Non | 2,1 ~ 5,5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 80 | Oui | Oui |
SOT-23-5,SOIC-8,SC70-5
|
Courant d'entrée Pico Amp, micro puissance, entrée et sortie rail à rail
|
|
| 2 | SGM8542 | 46 | Non | 2,1 ~ 5,5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 80 | Oui | Oui |
SOIC-8, MSOP-8, TSSOP-8
|
Courant d'entrée Pico Amp, micro puissance, entrée et sortie rail à rail
|
|
| 1 | SGM8543 | 48 | Oui | 2,1 ~ 5,5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 76 | Oui | Oui |
SOT-23-6, SOIC-8
|
Courant d'entrée Pico Amp, micro puissance, entrée et sortie rail à rail
|
|
| 4 | SGM8544 | 46 | Non | 2,1 ~ 5,5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 80 | Oui | Oui |
SOIC-14,TSSOP-14
|
Courant d'entrée Pico Amp, micro puissance, entrée et sortie rail à rail
|
|
| 1 | SGM8545 | 48 | Non | 2,1 ~ 5,5 | 1.1 | 520 | 27 | 3.5 | 2.7 | 0,5 | 105 | 76 | Oui | Oui |
SOT-23-5
|
Courant d'entrée Pico Amp, micro puissance, entrée et sortie rail à rail
|
