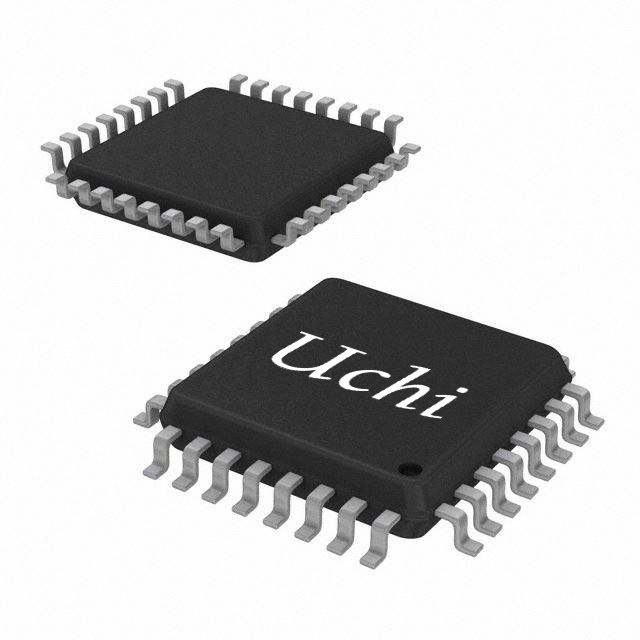

Capless 2Vrms à 3Vrms conducteur de ligne avec IC de circuit intégré de gain réglable
Détails sur le produit:
| Lieu d'origine: | Dongguan Chine |
| Nom de marque: | UCHI |
| Certification: | Completed |
| Numéro de modèle: | SGM8902 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1000pcs |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Standard |
| Délai de livraison: | 3 semaines |
| Conditions de paiement: | T / T, Western Union |
| Capacité d'approvisionnement: | 5000pcs |
|
Détail Infomation |
|||
| Tension d'alimentation: | -0.3V à 6V | Tension d'entrée: | VSS-0,3 V à VDD + 0,3 V |
|---|---|---|---|
| Impédance de charge minimale (RL): | 600Ω | En à la terre: | -0.3V à VDD + 0.3V |
| LA TEMPÉRATURE DE JONCTION: | +150℃ | Plage de températures de stockage: | -65℃ à +150℃ |
| La température d'avance (soudure, 10s): | +260℃ | HBM: | 4000V |
| Le MDP: | 1000v | MM: | 300 V |
| Mettre en évidence: | IC du pilote de ligne de 2Vrms à 3Vrms,un circuit intégré à gain réglable,conducteur de ligne MOSFET à haute puissance |
||
Description de produit
Conducteur de ligne capless 2Vrms à 3Vrms avec circuit intégré IC à gain réglable
Le SGM8902 est un pilote de ligne stéréo sans bruit/clic de 2 Vrms à 3 Vrms. L'appareil est idéal pour les applications à alimentation unique. La conception sans capuchon peut éliminer les condensateurs de blocage CC de sortie pour réduire le nombre de composants et à faible coût. Le SGM8902 dispose d'entrées différentielles et est capable de piloter 2 V eff. dans une charge de 2,5 kΩ avec une tension d'alimentation de 3,3 V. Le contrôle d'arrêt intégré aide également au contrôle marche/arrêt sans clic. Le gain peut être réglé par les utilisateurs de ±1 V/V à ±10 V/V via des résistances de réglage de gain externes qui permettent également la mise en œuvre d'un filtre passe-bas de 2ème ordre pour compléter les convertisseurs SOC et DAC. Le SGM8902 ne nécessite pas d'alimentation. Une pompe de charge intégrée génère un rail d'alimentation négatif de sortie de 2 Vrms qui fournit un décalage de masse propre et sans clic. Le SGM8902 est disponible dans un boîtier Green TSSOP-14. Il fonctionne sur une plage de température ambiante de -40℃ à +85℃
Principales fonctionnalités
● Plage de tension d'alimentation : 3 V à 5,5 V
● Tension de sortie dans une charge de 2,5 kΩ
2 Vrms à une tension d'alimentation de 3,3 V
3 Vrms à 5 V de tension d'alimentation
● Structure sans capuchon
Pop/Clic sans
Élimine les condensateurs bloquant la sortie CC
Fournit une réponse en fréquence plate
● Entrées différentielles
● Faible bruit et THD
SNR = 114 dB (TYP)
VN = 5,5 μVrms (TYP)
THD+N = 0,001 % (f = 1 kHz)
● Plage de températures de fonctionnement de -40 ℃ à +85 ℃

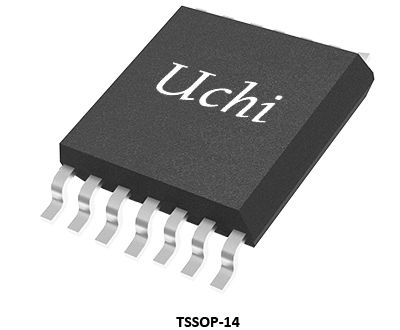

● Disponible dans un package vert TSSOP-14
Applications
Téléviseur LCD
Décodeur
Cinéma maison
Lecteurs DVD Blue-Ray
Décodeur
Cinéma maison
Lecteurs DVD Blue-Ray
Circuit de fonctionnement typique
Configurations des broches
Configurations des broches
Guide de sélection des produits
| Numéro de pièce | Tension de sortie
RL = 2,5 kΩ
THD = 1 %, VCC = 5,0 V
|
Tension de sortie
RL = 2,5 kΩ
THD = 1 %, VCC = 3,3 V
|
Stéréo
ou
Mono
|
VCC
(V)
|
Différentiel
Saisir
|
Fermer
Logique
|
Fermer
Actuel
(µA)
|
Clic-Pop
Suppression
|
Emballer
|
Caractéristiques |
|---|---|---|---|---|---|---|---|---|---|---|
| SGM8902 | 3,05Vms | 2,05Vms | Stéréo | 3,0 ~ 5,5 | Oui |
Actif bas
|
130 | Oui |
TSSOP-14
|
600ΩPilote de ligne audio
|
| SGM8903 | 3,05Vms | 2,05Vms | Stéréo | 3,0 ~ 5,5 | Oui | Actif bas | 130 | Oui |
TSSOP-14
|
600ΩPilote de ligne audio avec fonction UVP
|
| SGM8904 | 3,05Vms | 2,05Vms | Stéréo | 3,0 ~ 5,5 | Non | Actif bas | 130 | Oui |
MSOP-10
|
600ΩPilote de ligne audio avec fonction UVP
|
| SGM8905 | 3,05Vms | 2,05Vms | Stéréo | 3,0 ~ 5,5 | Non | Actif bas | 130 | Oui |
MSOP-10 (Tampon exposé)
|
600ΩPilote de ligne audio avec fonction UVP |
| SGM8909 | 3,05 Vms† | 2,05 Vms† | Stéréo | 3,0 ~ 5,5 | Non | Actif bas | 3400 | Oui | TSSOP-14 |
Pilote de ligne audio avec contrôle de synchronisation de mise sous/hors tension
|
| SGM89000 | 2,05Vms | Stéréo | 3,0 ~ 5,5 | Oui | Actif bas | 130 | Oui | TSSOP-14 | 600ΩPilote de ligne audio avec fonction UVP | |
| SGM89111 | 3,05Vms | 2,05Vms | Stéréo | 3,0 ~ 5,5 | Oui | Actif bas | Oui | TSSOP-20 |
Pilote de ligne audio avec pilote vidéo
|
|
| SGM89112 | 3,05Vms | 2,05Vms | Stéréo | 3,0 ~ 5,5 | Non | Actif bas | Oui | TSSOP-16 | Pilote de ligne audio avec pilote vidéo |
Remarque : † RL= 600Ω
Les circuits intégrés (CI) constituent la base de l'électronique moderne, offrant une petite taille, une faible consommation d'énergie, de fortes performances et une grande fiabilité. Ils sont largement utilisés dans l’électronique grand public, les applications industrielles, les communications, l’électronique automobile, les équipements médicaux et les systèmes aérospatiaux/de défense.
Uchi Electronics fournit des solutions de traitement de signaux analogiques et mixtes hautes performances pour les applications d'automatisation industrielle, de nouvelles énergies, d'automobile, de communications, d'informatique, d'électronique grand public et d'équipement médical.
Cette solution démontre l'application des circuits intégrés dans les ordinateurs portables et de bureau. Pour obtenir de l'aide sur la sélection du bon produit, veuillez contacter notre équipe d'assistance technique.
