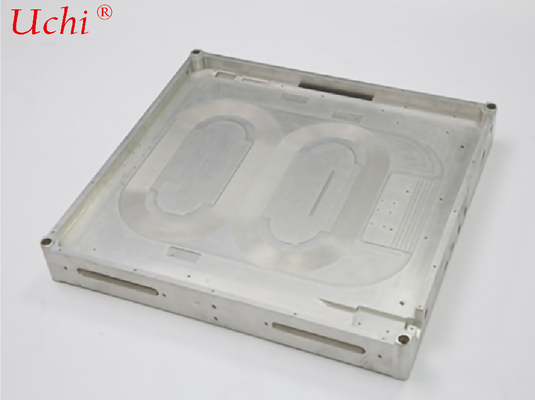

Cette plaque froide liquide double fibre 800W est développée sur mesure pour les lasers à fibre double disque 800W. Deux rainures de bobinage de fibre séparées sont prévues sur la plaque pour loger simultanément deux ensembles de bobines de fibre de gain et de sources de chaleur de pompe. Elle dissipe la chaleur des deux chemins optiques de manière synchronisée et obtient un contrôle de température uniforme pour les deux zones de fibre, empêchant la dérive de puissance et la dégradation de la qualité du faisceau causées par la différence de température entre les deux circuits de fibre.



Deux options de processus sont disponibles : plaque froide liquide en aluminium avec tube de cuivre intégré et plaque froide liquide à cavité intégrée. Les canaux d'écoulement double zone sont optimisés via une simulation thermique CFD couplée pour équilibrer l'efficacité de la dissipation thermique des deux bobines de fibre. Les rainures de fibre usinées avec précision présentent des parois lisses sans bavures pour éviter de rayer les fibres de gain. Le contour du substrat, les trous de montage, les goupilles de localisation et les ports d'entrée/sortie peuvent être personnalisés non standard en fonction du boîtier du laser, adaptés aux sources laser à double chemin optique intégrées.





✅ Dissipation thermique zonée double disque, température équilibrée pour deux chemins de fibre Deux stations de bobinage de fibre indépendantes avec conception de canal d'écoulement zoné basée sur simulation. Elle contrôle les températures de deux groupes de fibres de gain de manière synchronisée, réduit l'écart de température entre les deux chemins optiques et supprime efficacement l'effet de lentille thermique. Une sortie de puissance laser stable des deux canaux est garantie, et le faisceau reste stable pendant un fonctionnement continu à long terme.



✅ Sélection flexible de deux solutions de processus Version avec tube de cuivre intégré : Plaque en aluminium avec tube en cuivre sans oxygène TP2 sans soudure intégré, offrant une haute résistance à la pression et un faible risque de fuite, adaptée aux équipements laser industriels fonctionnant en continu. Version plaque froide à cavité : Plaque en aluminium monolithique fabriquée par fraisage de cavité CNC et brasage sous vide, avec une plus grande surface d'échange thermique, une uniformité de température de plaque supérieure et un avantage remarquable en termes de légèreté.



✅ Usinage de précision des rainures de fibre pour protéger la fibre de gain Rainures de limitation de fibre en forme de U gravées par CNC avec des surfaces lisses sans bavures pour éviter l'abrasion du revêtement extérieur de la fibre. Un contrôle strict de la planéité du substrat assure un contact étroit entre la fibre et la plaque de base, réduisant la résistance thermique de contact interfaciale et accélérant la conduction thermique.



✅ Résistance à l'écoulement optimisée pour réduire la charge du refroidisseur Chemin d'écoulement optimisé pour une disposition double source de chaleur avec une faible perte de charge globale, réduisant la consommation d'énergie de la pompe à eau de circulation et la consommation d'énergie du système de contrôle de température complet du laser.



✅ Détection de fuite de qualité automobile pour un fonctionnement stable et fiable Chaque produit fini subit un test de maintien sous pression hydrostatique et une inspection d'étanchéité à l'hélium pour éliminer les risques de fuite. Un traitement de surface naturel ou anodisé dur anti-corrosion est facultatif. Compatible avec l'eau déminéralisée et le liquide de refroidissement à l'éthylène glycol pour une résistance à la rouille et à la corrosion.



✅ Personnalisation non standard et vérification rapide des échantillons Personnalisation du contour, de la disposition des canaux d'écoulement et des spécifications des connecteurs en fonction de la structure interne du laser, des dimensions des bobines de fibre double et de la distribution des sources de chaleur. L'échantillonnage de prototypes, la production d'essai en petits lots et la production de masse sont pris en charge.





🔹Lasers à fibre double disque à onde continue 800W 🔹Équipement de soudage laser, de découpe laser et de traitement hybride laser à double chemin optique 🔹Dissipation thermique intégrée pour les modules de bobine de fibre double et les sources de pompe 🔹Gestion thermique de la machine entière des sources laser à fibre intégrées de puissance moyenne et faible
