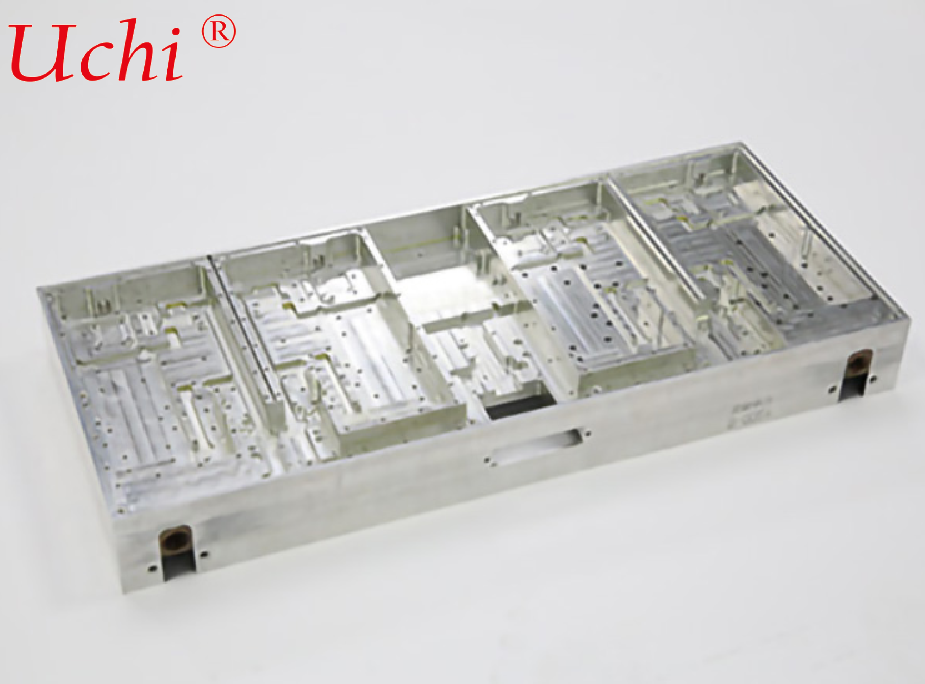

Plaque froide moulée par injection haute fréquence, plaque de refroidissement liquide moulée sous pression monobloc haute pression
Détails sur le produit:
| Lieu d'origine: | Dongguan, Guangdong, Chine |
| Nom de marque: | UCHI |
| Certification: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Conditions de paiement et expédition:
| Quantité de commande min: | 1000 pièces |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | en gros |
| Délai de livraison: | 5-7 jours |
| Conditions de paiement: | T/T, Paypal, Western Union, gramme d'argent |
| Capacité d'approvisionnement: | 5000,000,000PCS par mois |
|
Détail Infomation |
|||
| Tolérance: | 0,05 millimètres | Finition: | Nettoyé + anodisé |
|---|---|---|---|
| Traitement: | passivationConduction thermique | Pression de service: | Au moins 1 barre |
| Finition de surface: | Finition usinée ou anodisation | Diamètre de sortie: | 1/4 pouce ou personnalisable |
| débit: | Jusqu'à 5 L/min | Processus: | Usinage CNC + traitement de surface |
| Conductivité thermique: | 73 W/m·K | Puissance conductrice: | 2000 W |
| Type de montage: | Montage à vis | Puissance de refroidissement thermique: | 30w |
| Dimension du produit: | Peut être personnalisé | Emballage: | Sacs en PE Carton |
| Matériel: | Cuivre / Aluminium | ||
| Mettre en évidence: | Plaque froide moulée par injection haute fréquence,Plaque de refroidissement liquide moulée sous pression monobloc haute pression,Plaque de refroidissement liquide avec garantie |
||
Description de produit
Plaque froide moulée par injection à haute fréquence
Plaque de refroidissement liquide à haute pression en une pièce. Plaque de refroidissement en alliage d'aluminium pour des sources de chaleur intégrées de haute puissance. L'aluminium fondu est injecté dans le moule sous haute pression pour former directement des canaux de flux internes fermés complexes.Aucun splicing et soudage ultérieur de la plaque n'est nécessaire. Les canaux de flux et le corps de la plaque froide sont intégralement formés. Les supports de montage, les trous filetés et les bases de la variété peuvent être intégrés dans une seule partie.C'est le composant de refroidissement liquide intégré préféré pour le stockage d'énergie., les sources d'alimentation, les IGBT et les commandes électriques de haute puissance.
Points forts du produit
✅ Formage par injection en une pièce, moindre risque de fuite Formé dans un seul procédé de coulée sous pression, éliminant les coutures de soudage de grande surface des plaques multicouches.Les conduits d'écoulement et le boîtier sont intégrés avec une résistance structurelle élevée, une excellente résistance aux vibrations et aux chocs pour un fonctionnement à long terme dans le véhicule et dans les armoires de stockage d'énergie.
✅ Haute flexibilité de la conception des canaux de débit, intégration multifonctionnelle Des canaux de flux internes complexes sont prédéfinis par le moule.Il réduit l'usinage secondaire et l'assemblage des composants, raccourcit les procédures d'assemblage et réduit le coût du BOM.
✅ Résistance à haute pression et excellente rigidité structurelle Substrate moulé sous pression à haute densité avec une meilleure rigidité que les plaques froides soufflées.
✅ Convient à la production de masse et à la livraison stable La coulée sous pression par injection à haute fréquence permet une formation rapide, une bonne consistance du lot et un rendement stable, avec un avantage évident en termes de coût pour les commandes en gros volume.
✅ Matériaux optionnels, compatibles avec plusieurs fluides de transfert de chaleur Adoptez principalement un alliage d'aluminium moulé sous pression avec une bonne conductivité thermique, compatible avec l'antiglycol d'éthylène, l'eau pure, le liquide de refroidissement diélectrique.Passivation de surface et traitement anticorrosion par anodisation disponibles.
Scénarios d'application
stockage d'énergie PCS refroidissement liquide, contrôleurs électriques à énergie nouvelle, modules d'alimentation IGBT/SiC à haute puissance, alimentation par pile de recharge, alimentation industrielle à haute puissance,équipement thermique à haute puissance du véhicule.
Spécifications du produit (modèle, ajustement selon les besoins)
- Matériau: alliage d'aluminium moulé sous pression (AlSi10Mg, etc.)
- Processus de moulage: moulage sous pression par injection à haute fréquence, moulage en une pièce
- Type de canal de débit: canaux complexes courbes / parallèles / de retour intégrés (personnalisés par moule)
- Type de port: raccord à filetage, raccord à déconnexion rapide, bride optionnelle
- Précipitation de travail: ≤1,8 MPa (version haute pression personnalisable)
- Traitement de surface: coulée, sablage, anodisation, passivation anti-corrosion
- Fluide de travail: solution aqueuse d'éthylène glycol, eau pure, réfrigérant diélectrique
- Caractéristiques clés: Formage en une pièce, pas de soudures d'épissage, rigidité élevée, adapté à la production en série
