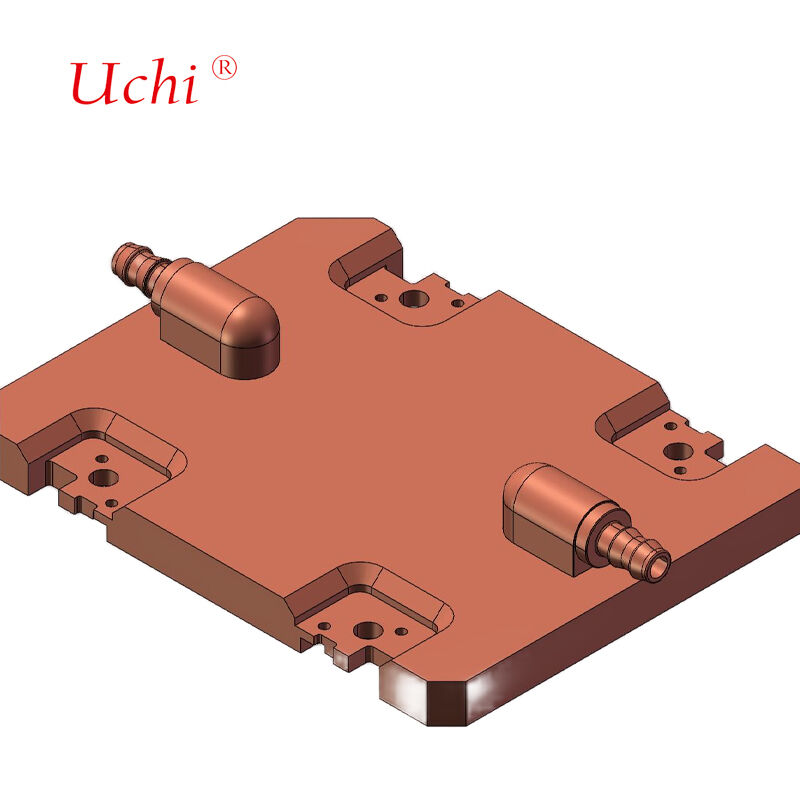

Connecteur de plaque froide liquide brasée au cuivre pour module de refroidissement liquide UQD à raccordement rapide
Détails sur le produit:
| Lieu d'origine: | Dongguan ， Guangdong, Chine |
| Nom de marque: | Uchi |
| Certification: | SMC |
| Numéro de modèle: | UQD |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | Négociable |
| Conditions de paiement: | T/T, paypal, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50000000pcs par mois |
|
Détail Infomation |
|||
| Mettre en évidence: | Plaque de refroidissement liquide brasée au cuivre,Plaque froide à connexion rapide UQD,Connecteur du module de refroidissement par liquide |
||
|---|---|---|---|
Description de produit
Connecteur de plaque froide liquide brasée au cuivre
Conçu pour les modules de refroidissement liquide UQD à raccordement rapide, ce connecteur garantit des performances fiables dans les applications de gestion thermique les plus exigeantes.
Spécifications techniques
- Caractéristiques du connecteur:Conception sans goutte-à-goutte avec un volume de liquide suspendu résiduel inférieur aux normes OCP; prend en charge l'accouplement automatique à l'aveugle avec une compensation d'erreur de 0,8 mm
- Compatibilité avec les fluides:Compatible avec l'eau désionisée, le liquide de refroidissement PG25 et d'autres fluides, avec une résistance à la pression ≤ 80 bar
- Conception intégréeIntégrable dans les serveurs de lames/systèmes de rack, prenant en charge les mises en page à haute densité, y compris les connexions à plaque froide multi-GPU dans le châssis 1U
- Matériaux:Alliage d'aluminium à haute résistance à la corrosion avec anneau d'étanchéité en caoutchouc fluoré, adapté au fonctionnement à long terme des équipements électroniques
Champs d'application
- Centres de données:Connexions en boucle à plaque froide pour racks et serveurs à lames refroidis par liquide
- électronique industrielle:Dissipation thermique par refroidissement liquide pour les équipements radar et les appareils d'imagerie médicale
- Pour les supercalculateurs:Systèmes de distribution de liquide de refroidissement pour les groupes informatiques à haute densité
Conception du radiateur à plaque froide
We design internal flow channels based on customer-provided power consumption data and heat distribution patterns to meet specific temperature rise and uniformity requirements while maintaining acceptable fluid flow resistance.
Notre processus de conception comprend une analyse complète de la simulation de la chute de température et de pression,avec des ajustements itératifs des paramètres internes jusqu'à ce que les objectifs de performance thermique et hydraulique soient atteints.
Équipement de production
| Type d'équipement | Quantité | Paramètres techniques |
|---|---|---|
| Furonnerie de brasage par tunnel | 2 Unités | Dimension maximale de soudage: 1000 mm (W) × 250 mm (H), longueur illimitée Température maximale de soudage: 950°C Matériaux applicables: cuivre, aluminium |
| Forneau de brasage sous vide | 2 Unités | La taille maximale de la soudure: 800 mm × 1200 mm × 800 mm Température maximale de soudage: 1200°C Matériaux applicables: cuivre, aluminium, acier inoxydable |
| Équipement de détection des fuites d'hélium | 2 Unités | Dimension maximale d'essai: 2500 mm × 750 mm × 700 mm Plage de pression d'essai: 0 à 3 MPa Précision d'essai: 2 g/an ou ≤1×10−6 Pa*m3/s |
| Équipement d'essai hydrostatique | 2 Unités | La taille maximale de l'essai: 2500 mm × 1500 mm × 1000 mm Plage de pression d'essai: 0 à 5 MPa |
| Équipement d'essai pneumatique | 2 Unités | Dimension maximale de test: illimitée Plage de pression d'essai: 0 à 5 MPa Précision d'essai: 1 Pa |
Technologie de brasage avancée
Notre procédé de brasage sous vide relie les plaques d'aluminium à l'aide de métaux de remplissage avec des points de fusion inférieurs à ceux du matériau de base, créant des joints extrêmement solides sans flux corrosif résiduel.Cette technologie de pointe assure un chauffage uniforme, un contrôle précis de la température, élimine les exigences de post-nettoyage et minimise la distorsion des pièces.
Technologie du système de refroidissement par liquide
Dans les systèmes de refroidissement liquide à haute puissance, des dissipateurs de chaleur (plaques froides liquides) capables d'absorber rapidement la chaleur sont nécessaires pour transférer rapidement la chaleur.Ces systèmes transfèrent de grandes quantités de chaleur à travers le flux de liquideIls peuvent dissiper la chaleur allant de plusieurs centaines de watts à plus d'un kilowatt.
Types de plaques de froid
- Plaque froide liquide en tube enfoui:Fabriqué en creusant les plaques supérieures et inférieures, en enterrant et en soudage des tubes de cuivre à l'intérieur, puis en les scellant hermétiquement par soudage.Fournit une étanchéité fiable du liquide et une sécurité opérationnelle avec des surfaces de haute planéité usinées de précision.
- Plaque froide liquide à tube inséré:Fabriqué en incorporant des tubes de cuivre sur des surfaces de plaques d'aluminium en utilisant des procédés de soudage ou de collage.
- Plaque froide liquide de type canal:Des canaux de flux internes formés sur des substrats de cuivre ou d'aluminium par forage, extrusion et usinage de précision.Fermées à l'aide de soudage par friction ou de brasage à haute température, à faible coût de fabrication et à géométries complexes.
- Bloc de refroidissement par liquide:Pour la dissipation thermique de puces à haute puissance, avec des canaux de flux internes créés par la technologie des ailerons de skiving pour maximiser la surface d'échange thermique.
Principales applications
- Laser et équipement médical
- refroidissement de la batterie du véhicule électrique
- Appareils électroniques de puissance et moteurs
- Systèmes de transmission 5G au micro-ondes
- Systèmes d'énergie renouvelable
- Systèmes IGBT et semi-conducteurs de puissance
- Centres de données et applications industrielles de puissance
- Systèmes de défense et avionie
- Piles à combustible et systèmes de traction
Assurance qualité
Nous maintenons des normes de qualité rigoureuses avec un équipement de test complet, y compris:
- 1 Machine de mesure de coordonnées
- 1 appareil de projection
- 2 appareils d'essai à haute pression d'eau
- 4 machines d'essai de résistance thermique
- 2 appareils d'essai de fuite de liquide
Service à la clientèle
- Réponse rapide à toutes les demandes
- Prix compétitifs avec qualité garantie
- Planification efficace de la production
- Des solutions de transport optimales
- Assistance technique complète
Questions fréquemment posées
Êtes-vous une société commerciale ou un fabricant?
Nous sommes un fabricant professionnel de dissipateurs de chaleur et de plaques de refroidissement par eau avec une vaste expérience et une solide équipe technique, avec une production automatisée et mécanisée.
Nous sommes un fabricant professionnel de dissipateurs de chaleur et de plaques de refroidissement par eau avec une vaste expérience et une solide équipe technique, avec une production automatisée et mécanisée.
Avez-vous déjà exporté des marchandises et vers quelles régions?
60% de notre production totale est exportée vers le Japon, l'Inde, le Royaume-Uni, le Canada, les États-Unis et le Brésil.
60% de notre production totale est exportée vers le Japon, l'Inde, le Royaume-Uni, le Canada, les États-Unis et le Brésil.
Combien d'employés avez-vous?
Environ 100 employés dans les départements des ventes, des achats, de l'ingénierie, du contrôle qualité, de l'entrepôt et de la production.
Environ 100 employés dans les départements des ventes, des achats, de l'ingénierie, du contrôle qualité, de l'entrepôt et de la production.
Pouvez-vous fournir des échantillons si nous sommes d'accord avec la conception?
Oui, nous fournissons des échantillons pour confirmation avant la production de masse, avec des dessins techniques si nécessaire.
Oui, nous fournissons des échantillons pour confirmation avant la production de masse, avec des dessins techniques si nécessaire.
Quelles méthodes d'emballage utilisez-vous?
Emballage personnalisé avec carton normal et tissu étanche ou carton en bois pour une protection optimale pendant le transport.
Emballage personnalisé avec carton normal et tissu étanche ou carton en bois pour une protection optimale pendant le transport.
Fournissez-vous un soutien technique pour les problèmes de produit?
Tous les produits sont entièrement inspectés avant expédition.
Tous les produits sont entièrement inspectés avant expédition.
