Système de refroidissement liquide à pile de charge à refroidissement liquide à refroidissement liquide complet 480C (puissance de la source de chaleur 24 kW)
Détails sur le produit:
| Lieu d'origine: | Dongguan ， Guangdong, Chine |
| Nom de marque: | Uchi |
| Certification: | SMC |
| Numéro de modèle: | 480S |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | Négociable |
| Conditions de paiement: | T/T, paypal, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50000000pcs par mois |
|
Détail Infomation |
|||
| Puissance de pile de charge ultra-rapide Applicable: | 480KW | Puissance de la source de chaleur: | 24KW |
|---|---|---|---|
| Type de liquide de refroidissement: | Type de liquide de refroidissement | Nombre de modules système: | 12 PCS |
| débit à module unique: | 6L/min | Température de réduction de fréquence du système :: | 60 ℃ |
| Exigence d'alimentation électrique: | AC 220V, 50Hz | Classe de protection: | IP54 |
| Bruit: | ≤60dB | Température ambiante: | -30 à 55°C |
| Humidité: | 5 % ～ 90 % | Altitude: | ≤2000m |
| Dimensions de l'unité de refroidissement liquide: | 1600×900×475mm (hauteur incluant les ventilateurs) | ||
| Mettre en évidence: | Chargeur à refroidissement liquide à 480 °C,Système de refroidissement par liquide de 24 kW,pile de recharge à refroidissement par liquide complet |
||
Description de produit

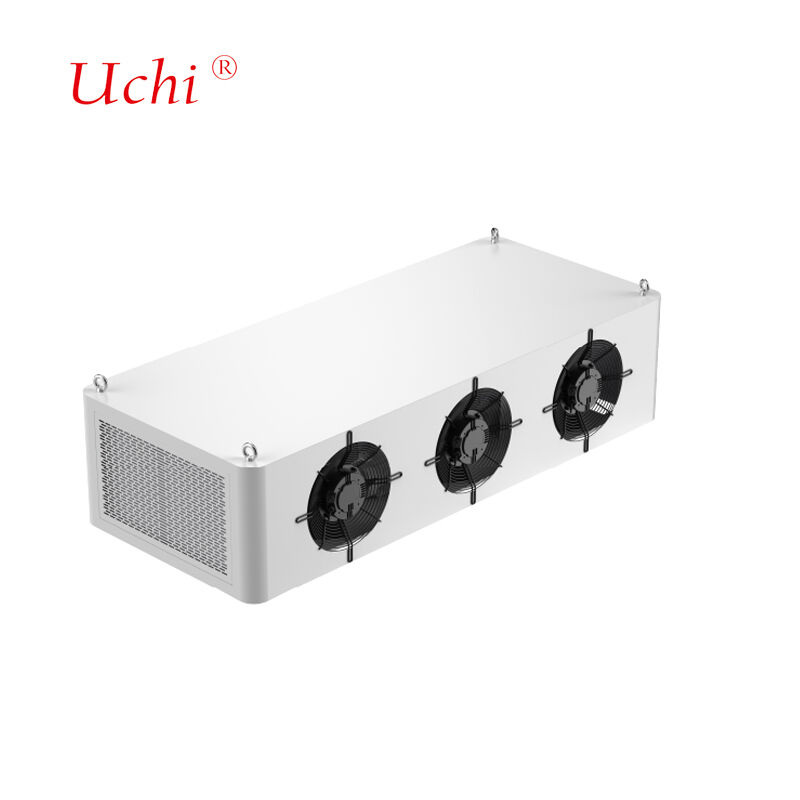

Système de pile de recharge à refroidissement liquide complet 480C
Système de refroidissement liquide avancé conçu pour les bornes de recharge ultra-rapides de 480 kW avec une capacité de puissance de source de chaleur de 24 kW.
Conception structurelle et paramètres techniques
Conception structurelle :Système complet comprenant des échangeurs de chaleur refroidis par liquide, des pompes de circulation, des pompes d'appoint, des réservoirs d'eau, des capteurs, des ventilateurs et des systèmes de contrôle. Conçu pour être installé sur le dessus de l'armoire principale des bornes de recharge et adapté aux armoires redresseurs des bornes de recharge ultra-rapides de 480 kW.
Spécifications techniques
- Puissance de la borne de recharge ultra-rapide applicable : 480 kW
- Puissance de la source de chaleur : 24 kW
- Type de liquide de refroidissement : solution de glycol éthylénique à 40 %
- Nombre de modules système : 12 pièces (débit d'un seul module : 6 L/min)
- Température de réduction de fréquence du système : 60℃
- Exigence d'alimentation : CA 220 V, 50 Hz
- Classe de protection : IP54
- Méthode de communication avec l'armoire électrique : RS485 (protocole Modbus RTU)
- Bruit : ≤60dB
- Température ambiante : -30~55°C
- Humidité : 5 %～90 %
- Altitude : ≤2000m
- Dimensions de l'unité de refroidissement liquide : 1600×900×475mm (hauteur incluant les ventilateurs)
Conception du radiateur à plaque froide
Nous concevons des canaux d'écoulement internes basés sur les données de consommation d'énergie des clients et les schémas de répartition de la chaleur afin de répondre aux exigences spécifiques en matière de température et d'uniformité tout en maintenant une résistance optimale à l'écoulement des fluides. Notre processus de conception comprend une analyse de simulation complète avec des ajustements itératifs des paramètres pour atteindre les objectifs de performance thermique et hydraulique.
Équipement de production
| Type d'équipement | Quantité | Paramètres techniques |
|---|---|---|
| Four de brasage en tunnel | 2 unités | Dimension de soudure maximale : 1000 mm (L) * 250 mm (H), longueur illimitée Température de soudure maximale : 950℃ Matériaux applicables : Cuivre, Aluminium |
| Four de brasage sous vide | 2 unités | Dimension de soudure maximale : 800 mm * 1200 mm * 800 mm Température de soudure maximale : 1200℃ Matériaux applicables : Cuivre, Aluminium, Acier inoxydable |
| Équipement de détection de fuites d'hélium | 2 unités | Dimension de test maximale : 2500 mm * 750 mm * 700 mm Plage de pression de test : 0-3MPa Précision du test : 2 g/an ou ≤1*10⁻⁶ Pa*m³/s |
| Équipement de test hydrostatique | 2 unités | Dimension de test maximale : 2500 mm * 1500 mm * 1000 mm Plage de pression de test : 0-5MPa |
| Équipement de test pneumatique | 2 unités | Dimension de test maximale : Illimitée Plage de pression de test : 0-5MPa Précision du test : 1Pa |
Technologie de brasage avancée
Notre procédé de brasage sous vide assemble des plaques d'aluminium à l'aide d'un métal d'apport dont les points de fusion sont inférieurs à ceux du matériau de base, créant des joints extrêmement solides sans flux corrosif résiduel. Cette technologie haut de gamme offre un chauffage uniforme, un contrôle précis de la température, élimine les exigences de nettoyage ultérieur et minimise la déformation des pièces.
Technologie des systèmes de refroidissement liquide
Les systèmes de refroidissement liquide haute puissance nécessitent des dissipateurs thermiques capables d'absorber rapidement la chaleur. Tirant parti de la capacité calorifique élevée des liquides, nos systèmes transfèrent de grandes quantités de chaleur grâce à l'écoulement du liquide, capables de dissiper la chaleur allant de plusieurs centaines de watts à plus d'un kilowatt.
Variétés de plaques froides liquides
- Plaque froide liquide à tube enterré : Fabriquée en rainurant des plaques, en enterrant et en soudant des tubes en cuivre à l'intérieur, puis en scellant hermétiquement par soudure. Assure une étanchéité fiable aux liquides, une sécurité de fonctionnement et une grande planéité pour un excellent contact thermique.
- Plaque froide liquide à tube inséré : Fabriquée en intégrant des tubes en cuivre sur les surfaces des plaques d'aluminium à l'aide de procédés de soudure ou de collage, avec un contrôle strict de la planéité pour une résistance thermique minimale.
- Plaque froide liquide de type canal : Canaux d'écoulement internes formés sur des substrats en cuivre ou en aluminium par perçage, extrusion et usinage de précision, scellés par soudage par friction ou brasage à haute température.
- Bloc de refroidissement liquide : Pour la dissipation thermique des puces haute puissance avec des canaux d'écoulement internes créés grâce à la technologie des ailettes de skiving afin de maximiser la surface d'échange thermique.
Produits de refroidissement spécifiques aux matériaux
Produits de refroidissement liquide brasés au cuivre
Module de refroidissement liquide GB200, module de refroidissement liquide H20, module de refroidissement liquide optique et autres plaques froides en cuivre. Compatible avec les soudures au phosphore-cuivre, à base d'argent, à base de nickel et à base d'or.
Produits de refroidissement liquide brasés à l'aluminium
Radiateur à siphon LTS, boîtier de refroidissement liquide de contrôle électronique moulé sous pression, plaque de refroidissement liquide estampée pour alimentation, plaque de refroidissement liquide de contrôle électronique de moteur, radiateur 6G-3DRVC et autres radiateurs de refroidissement liquide brasés.
Produits de refroidissement liquide brasés en acier inoxydable
Collecteur de refroidissement liquide, module de refroidissement liquide DIMM et autres collecteurs de refroidissement liquide en acier inoxydable.
Applications clés
- Lasers et équipements médicaux
- Refroidissement des blocs-batteries de véhicules électriques
- Électronique de puissance et dispositifs d'entraînement de moteurs
- Systèmes de transmission 5G par micro-ondes
- Systèmes d'énergie renouvelable
- IGBT et systèmes de semi-conducteurs de puissance
- Centres de données et applications industrielles de puissance
- Systèmes de défense et avionique
- Piles à combustible et systèmes de traction
Assurance qualité
Nous maintenons des normes de qualité rigoureuses avec des équipements de test complets, notamment :
- 1 Machine de mesure de coordonnées
- 1 instrument de projecteur
- 2 machines d'essai à haute pression d'eau
- 4 machines d'essai de résistance thermique
- 2 machines d'essai de fuite de liquide
Service client
- Réponse rapide à toutes les demandes
- Prix compétitifs avec qualité garantie
- Planification efficace de la production
- Solutions de transport optimales
- Support technique complet
Foire aux questions
- Êtes-vous une société commerciale ou un fabricant ? Nous sommes un fabricant professionnel de dissipateurs thermiques et de plaques de refroidissement à eau avec une vaste expérience et une solide équipe technique, avec une production automatisée et mécanisée.
- Avez-vous déjà exporté des marchandises et vers quelles régions ? 60 % de notre production totale est exportée vers le Japon, l'Inde, le Royaume-Uni, le Canada, les États-Unis et le Brésil.
- Combien d'employés avez-vous ? Environ 100 employés dans les services des ventes, des achats, de l'ingénierie, de l'assurance qualité, de l'entrepôt et de la production.
- Pouvez-vous fournir des échantillons si nous sommes d'accord avec la conception ? Oui, nous fournissons des échantillons pour confirmation avant la production de masse, ainsi que des dessins techniques si nécessaire.
- Quelles méthodes d'emballage utilisez-vous ? Emballage personnalisé avec des cartons normaux et un tissu étanche ou des cartons en bois pour une protection optimale pendant le transport.
- Fournissez-vous un support technique pour les problèmes liés aux produits ? Tous les produits sont entièrement inspectés avant l'expédition. Pour tout problème, nous fournissons des solutions techniques immédiates.
