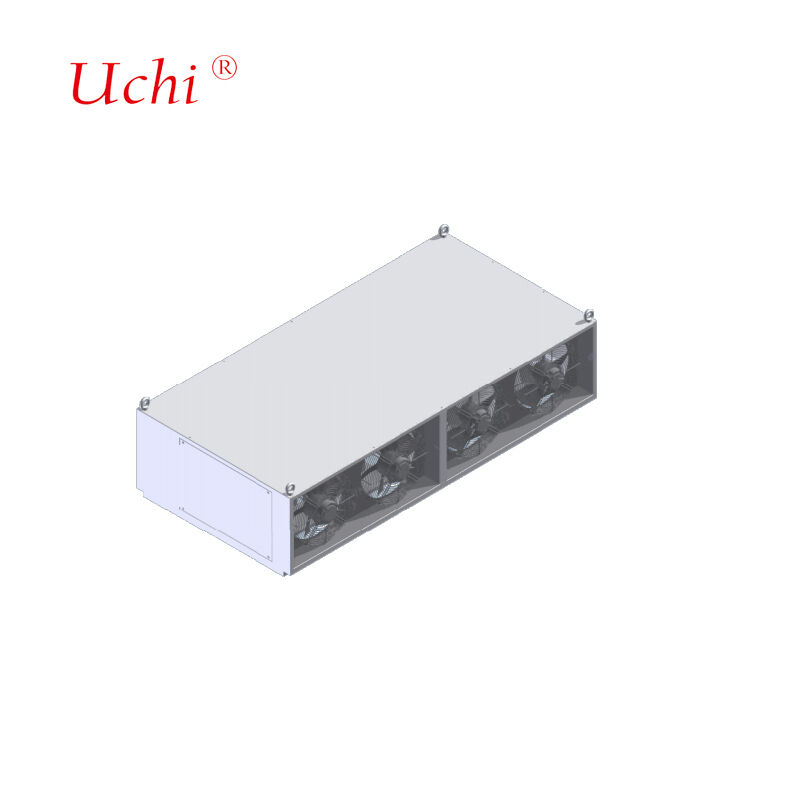

Le système de refroidissement de pile de charge refroidi par liquide 600S est adapté pour l'armoire de rectificateur de piles de charge ultra-rapides de 600 kW.
Détails sur le produit:
| Lieu d'origine: | Dongguan ， Guangdong, Chine |
| Nom de marque: | Uchi |
| Certification: | SMC |
| Numéro de modèle: | 600S |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | Négociable |
| Conditions de paiement: | T/T, paypal, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50000000pcs par mois |
|
Détail Infomation |
|||
| Puissance de pile de charge ultra-rapide Applicable: | 600 kW | Puissance de la source de chaleur: | 30 kW |
|---|---|---|---|
| Type de liquide de refroidissement: | Type de liquide de refroidissement | Nombre de modules système: | 15 pièces |
| débit à module unique: | 6L/min | Température de réduction de fréquence du système :: | 60 ℃ |
| Exigence d'alimentation électrique: | AC 220V, 50Hz | Classe de protection: | IP54 |
| Bruit: | ≤60dB | Température ambiante: | -30 à 55°C |
| Humidité: | 5 % ～ 90 % | Altitude: | ≤2000m |
| Dimensions de l'unité de refroidissement liquide: | 1600×900×475mm (hauteur incluant les ventilateurs) | ||
| Mettre en évidence: | Système de pile de charge à refroidissement par liquide 600S,Rétracteur à pile de recharge ultra-rapide de 600 kW,plaque de refroidissement liquide pour armoire de redresseur |
||
Description de produit
Système de refroidissement à liquide complet pour borne de recharge 600S
Solution de refroidissement avancée spécialement conçue pour les armoires de redresseurs de bornes de recharge ultra-rapides de 600 kW, offrant une gestion thermique supérieure pour les applications haute puissance.
Conception du système et spécifications techniques
Système complet de gestion thermique refroidi par liquide comprenant des échangeurs de chaleur, des pompes de circulation, des pompes d'appoint, des réservoirs d'eau, des capteurs, des ventilateurs et des systèmes de contrôle intelligents. Conçu pour une installation en partie supérieure sur les armoires principales des bornes de recharge.
Paramètres techniques
- Puissance de charge applicable : 600 kW
- Puissance de la source de chaleur : 30 kW
- Liquide de refroidissement : solution de glycol éthylénique à 40 %
- Modules du système : 15 unités (débit d'un seul module : 6 L/min)
- Température de réduction de fréquence : 60 °C
- Alimentation : CA 220 V, 50 Hz
- Classe de protection : IP54
- Interface de communication : RS485 (protocole Modbus RTU)
- Niveau sonore : ≤ 60 dB
- Température de fonctionnement : -30 °C à 55 °C
- Plage d'humidité : 5 % à 90 %
- Altitude maximale : 2 000 m
- Dimensions de l'unité de refroidissement liquide : 1 600 × 900 × 475 mm
Conception du radiateur à plaque froide
Conception personnalisée de canaux d'écoulement internes basée sur des données spécifiques de consommation d'énergie et des schémas de répartition de la chaleur. Notre processus d'ingénierie comprend une analyse de simulation complète avec une optimisation itérative des paramètres pour atteindre des objectifs précis de performance thermique et hydraulique tout en maintenant une résistance optimale à l'écoulement des fluides.
Capacités des équipements de production
| Type d'équipement | Quantité | Paramètres techniques |
|---|---|---|
| Four de brasage en tunnel | 2 unités | Dimension de soudure maximale : 1 000 mm (L) * 250 mm (H), longueur illimitée Température de soudure maximale : 950 °C Matériaux applicables : cuivre, aluminium |
| Four de brasage sous vide | 2 unités | Dimension de soudure maximale : 800 mm * 1 200 mm * 800 mm Température de soudure maximale : 1 200 °C Matériaux applicables : cuivre, aluminium, acier inoxydable |
| Équipement de détection de fuites à l'hélium | 2 unités | Dimension de test maximale : 2 500 mm * 750 mm * 700 mm Plage de pression de test : 0-3 MPa Précision du test : 2 g/an ou ≤ 1 * 10⁻⁶ Pa*m³/s |
| Équipement d'essai hydrostatique | 2 unités | Dimension de test maximale : 2 500 mm * 1 500 mm * 1 000 mm Plage de pression de test : 0-5 MPa |
| Équipement d'essai pneumatique | 2 unités | Dimension de test maximale : illimitée Plage de pression de test : 0-5 MPa Précision du test : 1 Pa |
Technologie de brasage avancée
Notre procédé de brasage sous vide assemble des plaques d'aluminium à l'aide de métaux d'apport spécialisés avec des points de fusion inférieurs à ceux du matériau de base, créant des joints exceptionnellement solides sans flux corrosif résiduel. Cette technologie de haute précision assure un chauffage uniforme, un contrôle précis de la température, élimine les exigences de nettoyage ultérieures et minimise la déformation des pièces.
Technologie des systèmes de refroidissement liquide
Les systèmes de refroidissement liquide haute puissance nécessitent des dissipateurs thermiques avancés capables d'absorber rapidement la chaleur. Tirant parti de la capacité calorifique massique supérieure des liquides, nos systèmes transfèrent efficacement des charges thermiques importantes grâce à un écoulement de liquide optimisé, capable de dissiper la chaleur allant de plusieurs centaines de watts à plus d'un kilowatt.
Variétés de plaques froides liquides
- Plaque froide liquide à tube enterré : Fabriquée en rainurant des plaques, en enterrant et en soudant des tubes en cuivre à l'intérieur, puis en scellant hermétiquement par soudure de précision. Assure une étanchéité aux liquides fiable, une sécurité de fonctionnement et une grande planéité pour un excellent contact thermique.
- Plaque froide liquide à tube inséré : Fabriquée en incorporant des tubes en cuivre sur les surfaces des plaques d'aluminium à l'aide de procédés de soudure ou de collage avancés, avec un contrôle strict de la planéité pour une résistance thermique minimale.
- Plaque froide liquide de type canal : Canaux d'écoulement internes formés sur des substrats en cuivre ou en aluminium par perçage, extrusion et usinage de précision, scellés par soudage par friction ou brasage à haute température.
- Bloc de refroidissement liquide : Pour la dissipation thermique des puces haute puissance avec des canaux d'écoulement internes créés grâce à la technologie des ailettes de fraisage pour maximiser la surface d'échange thermique.
Solutions de refroidissement spécifiques aux matériaux
Produits de refroidissement liquide brasés au cuivre : Module de refroidissement liquide GB200, module de refroidissement liquide H20, module de refroidissement liquide pour module optique et autres plaques froides en cuivre. Compatible avec les soudures au phosphore-cuivre, à base d'argent, à base de nickel et à base d'or.
Produits de refroidissement liquide brasés à l'aluminium : Radiateur à siphon LTS, boîtier de refroidissement liquide de commande électronique moulé sous pression, plaque de refroidissement liquide estampée pour alimentation, plaque de refroidissement liquide de commande électronique de moteur, radiateur 6G-3DRVC et autres radiateurs de refroidissement liquide brasés.
Produits de refroidissement liquide brasés en acier inoxydable : Collecteur de refroidissement liquide, module de refroidissement liquide DIMM et autres collecteurs de refroidissement liquide en acier inoxydable.
Principaux domaines d'application
- Lasers et équipements médicaux
- Refroidissement des blocs-batteries de véhicules électriques
- Électronique de puissance et dispositifs d'entraînement de moteurs
- Systèmes de transmission 5G par micro-ondes
- Systèmes d'énergie renouvelable
- IGBT et systèmes de semi-conducteurs de puissance
- Centres de données et applications industrielles de puissance
- Systèmes de défense et avionique
- Piles à combustible et systèmes de traction
Normes d'assurance qualité
Nous maintenons des normes de qualité rigoureuses avec des équipements de test complets garantissant la fiabilité et la cohérence des performances des produits.
- 1 machine de mesure de coordonnées
- 1 instrument de projecteur
- 2 machines d'essai à haute pression d'eau
- 4 machines d'essai de résistance thermique
- 2 machines d'essai de fuite de liquide
Engagement de service à la clientèle
- Réponse rapide à toutes les demandes
- Prix compétitifs avec qualité garantie
- Planification efficace de la production
- Solutions de transport optimales
- Support technique complet
Foire aux questions
Êtes-vous une société commerciale ou un fabricant ?
Nous sommes un fabricant professionnel de dissipateurs thermiques et de plaques de refroidissement à eau avec une vaste expérience et une solide équipe technique, avec une production automatisée et mécanisée.
Avez-vous déjà exporté des marchandises et vers quelles régions ?
60 % de notre production totale est exportée vers le Japon, l'Inde, le Royaume-Uni, le Canada, les États-Unis et le Brésil.
Combien d'employés avez-vous ?
Environ 100 employés dans les services des ventes, des achats, de l'ingénierie, de l'assurance qualité, de l'entrepôt et de la production.
Pouvez-vous fournir des échantillons si nous sommes d'accord avec la conception ?
Oui, nous fournissons des échantillons pour confirmation avant la production de masse, ainsi que des dessins techniques si nécessaire.
Quelles méthodes d'emballage utilisez-vous ?
Emballage personnalisé avec des cartons normaux et un tissu étanche ou des cartons en bois pour une protection optimale pendant le transport.
Fournissez-vous un support technique pour les problèmes liés aux produits ?
Tous les produits sont entièrement inspectés avant l'expédition. Pour tout problème, nous fournissons des solutions techniques immédiates.
