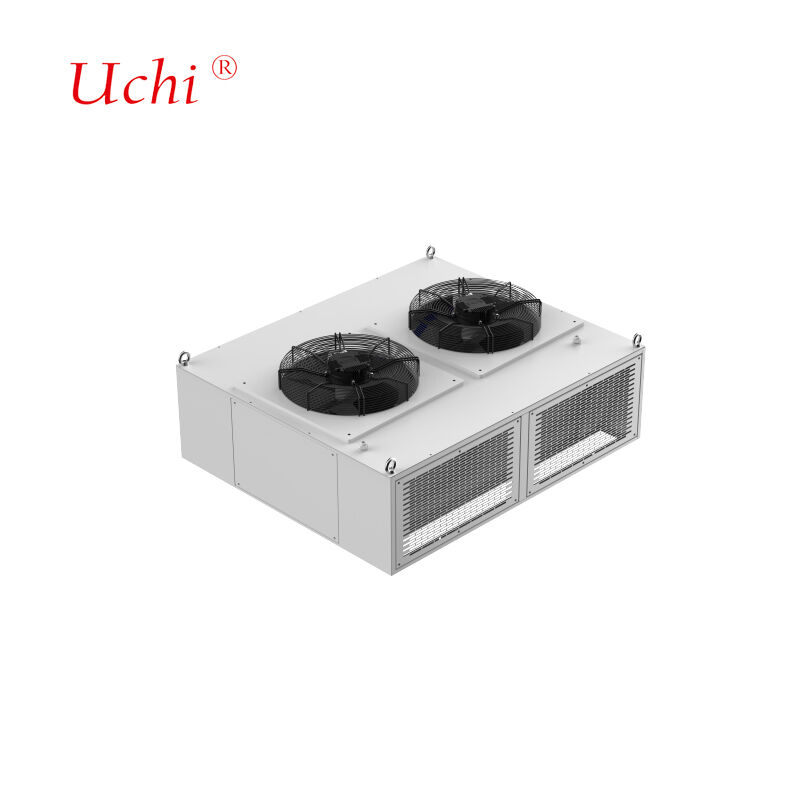

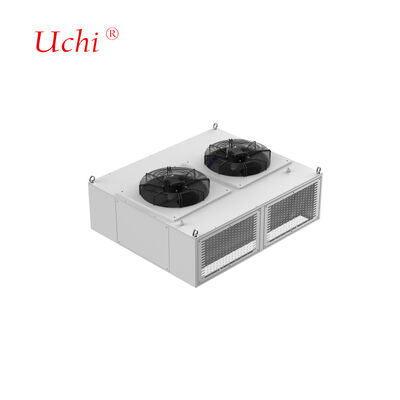

Le système de refroidissement des piles de charge refroidies par liquide 720 est adapté à l'armoire rectificateur des piles de charge ultra-rapide 720 kW.
Détails sur le produit:
| Lieu d'origine: | Dongguan ， Guangdong, Chine |
| Nom de marque: | Uchi |
| Certification: | SMC |
| Numéro de modèle: | 600S |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | Négociable |
| Conditions de paiement: | T/T, paypal, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50000000pcs par mois |
|
Détail Infomation |
|||
| Puissance de pile de charge ultra-rapide Applicable: | 600 kW | Puissance de la source de chaleur: | 30 kW |
|---|---|---|---|
| Type de liquide de refroidissement: | Type de liquide de refroidissement | Nombre de modules système: | 15 pièces |
| débit à module unique: | 6L/min | Température de réduction de fréquence du système :: | 60 ℃ |
| Exigence d'alimentation électrique: | AC 220V, 50Hz | Classe de protection: | IP54 |
| Bruit: | ≤60dB | Température ambiante: | -30 à 55°C |
| Humidité: | 5 % ～ 90 % | Altitude: | ≤2000m |
| Dimensions de l'unité de refroidissement liquide: | 1600×900×475mm (hauteur incluant les ventilateurs) | ||
| Mettre en évidence: | Plaque de refroidissement liquide de 720 kW,pile de charge entièrement refroidie par liquide,Système de refroidissement de l'armoire du redresseur |
||
Description de produit
Système de refroidissement à liquide complet de 720 kW pour borne de recharge
Solution de refroidissement avancée spécialement conçue pour l'armoire redresseur des bornes de recharge ultra-rapides de 720 kW, offrant des performances de gestion thermique supérieures.
Conception structurelle et paramètres techniques
Système complet comprenant des échangeurs de chaleur refroidis par liquide, des pompes de circulation, des pompes d'appoint, des réservoirs d'eau, des capteurs, des ventilateurs et des systèmes de contrôle. Conçu pour une installation en haut des armoires principales des bornes de recharge.
Spécifications techniques
- Puissance applicable de la borne de recharge ultra-rapide : 600 kW
- Puissance de la source de chaleur : 30 kW
- Type de liquide de refroidissement : solution de glycol éthylénique à 40 %
- Nombre de modules système : 18 pièces (débit d'un seul module : 6 L/min)
- Température de réduction de la fréquence du système : 60℃
- Exigence d'alimentation : CA 220 V, 50 Hz
- Classe de protection : IP54
- Méthode de communication avec l'armoire électrique : RS485 (protocole Modbus RTU)
- Bruit : ≤60dB
- Température ambiante : -30~55°C
- Humidité : 5 %～90 %
- Altitude : ≤2000m
- Dimensions de l'unité de refroidissement liquide : 1600*900*475mm (hauteur incluant les ventilateurs)
Conception du radiateur à plaque froide
Conception personnalisée de canaux d'écoulement internes basée sur les données de consommation d'énergie et les schémas de répartition de la chaleur du client. Notre processus d'ingénierie comprend une analyse de simulation complète avec des ajustements itératifs des paramètres pour atteindre les objectifs de performance thermique et hydraulique optimaux.
Capacités des équipements de production
| Type d'équipement | Quantité | Paramètres techniques |
|---|---|---|
| Four de brasage en tunnel | 2 unités | Dimension maximale de soudure : 1000 mm (L) * 250 mm (H), longueur illimitée Température maximale de soudure : 950℃ Matériaux applicables : Cuivre, Aluminium |
| Four de brasage sous vide | 2 unités | Dimension maximale de soudure : 800 mm * 1200 mm * 800 mm Température maximale de soudure : 1200℃ Matériaux applicables : Cuivre, Aluminium, Acier inoxydable |
| Équipement de détection de fuites d'hélium | 2 unités | Dimension maximale de test : 2500 mm * 750 mm * 700 mm Plage de pression de test : 0-3MPa Précision du test : 2g/an ou ≤1*10⁻⁶ Pa*m³/s |
| Équipement de test hydrostatique | 2 unités | Dimension maximale de test : 2500 mm * 1500 mm * 1000 mm Plage de pression de test : 0-5MPa |
| Équipement de test pneumatique | 2 unités | Dimension maximale de test : Illimitée Plage de pression de test : 0-5MPa Précision du test : 1Pa |
Technologie de brasage avancée
Notre procédé de brasage sous vide assemble des plaques d'aluminium en utilisant un métal d'apport dont les points de fusion sont inférieurs à ceux du matériau de base, créant des joints extrêmement solides sans flux corrosif résiduel. Cette technologie haut de gamme offre un chauffage uniforme, un contrôle précis de la température, élimine les exigences de nettoyage ultérieur et minimise la déformation des pièces.
Technologie des systèmes de refroidissement liquide
Les systèmes de refroidissement liquide haute puissance nécessitent des dissipateurs de chaleur capables d'absorber rapidement la chaleur. En tirant parti de la capacité calorifique élevée des liquides, nos systèmes transfèrent de grandes quantités de chaleur grâce à l'écoulement du liquide, capables de dissiper la chaleur allant de plusieurs centaines de watts à plus d'un kilowatt.
Variétés de plaques froides liquides
- Plaque froide liquide à tube enterré : Fabriquée en rainurant des plaques, en enterrant et en soudant des tubes en cuivre à l'intérieur, puis en scellant hermétiquement par soudure. Assure une étanchéité fiable aux liquides, une sécurité opérationnelle et une grande planéité pour un excellent contact thermique.
- Plaque froide liquide à tube inséré : Fabriquée en intégrant des tubes en cuivre sur les surfaces des plaques d'aluminium à l'aide de procédés de soudure ou de collage, avec un contrôle strict de la planéité pour une résistance thermique minimale.
- Plaque froide liquide de type canal : Canaux d'écoulement internes formés sur des substrats en cuivre ou en aluminium par perçage, extrusion et usinage de précision, scellés par soudage par friction ou brasage à haute température.
- Bloc de refroidissement liquide : Pour la dissipation de la chaleur des puces haute puissance avec des canaux d'écoulement internes créés grâce à la technologie des ailettes de fraisage pour maximiser la surface d'échange thermique.
Produits de refroidissement spécifiques aux matériaux
Produits de refroidissement liquide brasés au cuivre : Module de refroidissement liquide GB200, module de refroidissement liquide H20, module de refroidissement liquide pour module optique et autres plaques froides en cuivre. Compatible avec les soudures au phosphore-cuivre, à base d'argent, à base de nickel et à base d'or.
Produits de refroidissement liquide brasés à l'aluminium : Radiateur à siphon LTS, boîtier de refroidissement liquide de commande électronique moulé sous pression, plaque de refroidissement liquide estampée pour alimentation, plaque de refroidissement liquide de commande électronique de moteur, radiateur 6G-3DRVC et autres radiateurs de refroidissement liquide brasés.
Produits de refroidissement liquide brasés en acier inoxydable : Collecteur de refroidissement liquide, module de refroidissement liquide DIMM et autres collecteurs de refroidissement liquide en acier inoxydable.
Applications clés
- Lasers et équipements médicaux
- Refroidissement des batteries de véhicules électriques
- Électronique de puissance et dispositifs d'entraînement de moteurs
- Systèmes de transmission 5G par micro-ondes
- Systèmes d'énergie renouvelable
- IGBT et systèmes de semi-conducteurs de puissance
- Centres de données et applications industrielles de puissance
- Systèmes de défense et avionique
- Piles à combustible et systèmes de traction
Assurance qualité
Nous maintenons des normes de qualité rigoureuses avec des équipements de test complets, notamment :
- 1 Machine de mesure de coordonnées
- 1 instrument de projecteur
- 2 machines de test haute pression à l'eau
- 4 machines de test de résistance thermique
- 2 machines de test de fuite de liquide
Engagement de service client
- Réponse rapide à toutes les demandes
- Prix compétitifs avec qualité garantie
- Planification efficace de la production
- Solutions de transport optimales
- Support technique complet
Foire aux questions
Êtes-vous une société commerciale ou un fabricant ? Nous sommes un fabricant professionnel de dissipateurs de chaleur et de plaques de refroidissement à eau avec une vaste expérience et une solide équipe technique, avec une production automatisée et mécanisée.
Avez-vous déjà exporté des marchandises et vers quelles régions ? 60 % de notre production totale est exportée vers le Japon, l'Inde, le Royaume-Uni, le Canada, les États-Unis et le Brésil.
Combien d'employés avez-vous ? Environ 100 employés dans les services des ventes, des achats, de l'ingénierie, de l'assurance qualité, de l'entrepôt et de la production.
Pouvez-vous fournir des échantillons si nous sommes d'accord avec la conception ? Oui, nous fournissons des échantillons pour confirmation avant la production en série, ainsi que des dessins techniques si nécessaire.
Quelles méthodes d'emballage utilisez-vous ? Emballage personnalisé avec des cartons normaux et du tissu étanche ou des cartons en bois pour une protection optimale pendant le transport.
Fournissez-vous un support technique pour les problèmes liés aux produits ? Tous les produits sont entièrement inspectés avant l'expédition. Pour tout problème, nous fournissons des solutions techniques immédiates.
