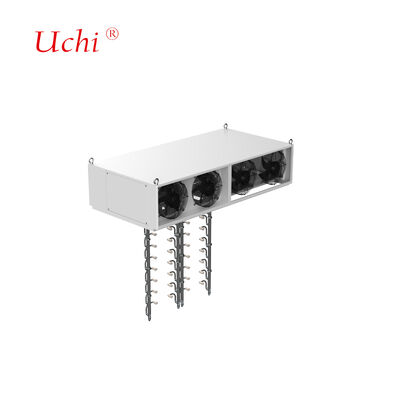

Système de refroidissement par liquide de la pile de charge entièrement refroidie par liquide de 800 kW
Détails sur le produit:
| Lieu d'origine: | Dongguan ， Guangdong, Chine |
| Nom de marque: | Uchi |
| Certification: | SMC |
| Numéro de modèle: | 800S |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | Négociable |
| Conditions de paiement: | T/T, paypal, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50000000pcs par mois |
|
Détail Infomation |
|||
| Puissance de pile de charge ultra-rapide Applicable: | 800KW | Puissance de la source de chaleur: | 30 kW |
|---|---|---|---|
| Type de liquide de refroidissement: | Type de liquide de refroidissement 40 % | Nombre de modules système: | 18 pcs |
| débit à module unique: | 6L/min | Température de réduction de fréquence du système :: | 60 ℃ |
| Exigence d'alimentation électrique: | AC 220V, 50Hz | Classe de protection: | IP54 |
| Bruit: | ≤60dB | Température ambiante: | -30 à 55°C |
| Humidité: | 5 % ～ 90 % | Altitude: | ≤2000m |
| Dimensions de l'unité de refroidissement liquide: | 1600×900×475mm (hauteur incluant les ventilateurs) | ||
| Mettre en évidence: | Chargeur refroidi par liquide de 800 kW,système de recharge entièrement refroidi par liquide,plaque de refroidissement par liquide pour le chargement |
||
Description de produit
Système de refroidissement par liquide de la pile de charge entièrement refroidie par liquide de 800 kW
Système de refroidissement liquide haute performance conçu pour les stations de recharge ultra-rapide de 800 kW, doté d'une technologie de gestion thermique avancée et d'une construction robuste.
Composants du système
- Échangeurs de chaleur à refroidissement liquide
- Pompes de circulation et pompes de maquillage
- Réservoirs d'eau et capteurs
- Ventilateurs à haut rendement
- Systèmes de contrôle avancés
Conçu pour être installé au-dessus de l'armoire de charge principale, adapté aux armoires de redresseur à pile de charge ultra-rapide de 600 kW.
Paramètres techniques
- Puissance de la station de supercharge applicable: 800 kW
- Puissance de la source de chaleur: 30 kW
- Type de liquide de refroidissement: solution à 40% d'éthylène glycol
- Nombre de modules du système: 18 pièces (débit par module unique: 6 L/min)
- Température de réduction de fréquence du système: 60°C
- Les exigences en matière de puissance: AC220, 50 Hz
- Classe de protection: IP54
- Mode de communication: 485 (protocole Modbus RTU)
- Bruit: ≤ 60 dB
- Température ambiante: -30 à 55°C
- Humidité: 5% à 90%
- Altitude: ≤ 2000 m
- Les dimensions de l'unité de refroidissement par liquide: 1600×900×475 mm (hauteur comprise entre les ventilateurs)
Conception du radiateur à plaque froide
Conception personnalisée du canal de débit interne basée sur les données de consommation d'énergie du client et les modèles de distribution de chaleur.Notre processus d'ingénierie comprend une analyse complète de la simulation avec des ajustements itératifs des paramètres pour atteindre des objectifs de performance thermique et hydraulique optimales.
Capacité des équipements de production
| Type d'équipement | Quantité | Paramètres techniques |
|---|---|---|
| Furonnerie de brasage par tunnel | 2 Unités | Dimension maximale de soudage: 1000 mm (W) * 250 mm (H), longueur illimitée Température maximale de soudage: 950°C Matériaux applicables: cuivre, aluminium |
| Forneau de brasage sous vide | 2 Unités | La taille maximale de la soudure: 800 mm * 1200 mm * 800 mm Température maximale de soudage: 1200°C Matériaux applicables: cuivre, aluminium, acier inoxydable |
| Équipement de détection des fuites d'hélium | 2 Unités | Dimension maximale d'essai: 2500 mm * 750 mm * 700 mm Plage de pression d'essai: 0 à 3 MPa Précision d'essai: 2 g/an ou ≤1*10−6 Pa*m3/s |
| Équipement d'essai hydrostatique | 2 Unités | Dimension maximale d'essai: 2500 mm * 1500 mm * 1000 mm Plage de pression d'essai: 0 à 5 MPa |
| Équipement d'essai pneumatique | 2 Unités | Dimension maximale de test: illimitée Plage de pression d'essai: 0 à 5 MPa Précision d'essai: 1 Pa |
Technologie de brasage avancée
Notre procédé de brasage sous vide relie les plaques d'aluminium à l'aide de métaux de remplissage avec des points de fusion inférieurs à ceux du matériau de base, créant des joints extrêmement solides sans flux corrosif résiduel.Cette technologie de pointe assure un chauffage uniforme, un contrôle précis de la température, élimine les exigences de post-nettoyage et minimise la distorsion des pièces.
Technologie du système de refroidissement par liquide
Les systèmes de refroidissement liquide à haute puissance nécessitent des dissipateurs de chaleur capables d'absorber rapidement la chaleur.Nos systèmes transfèrent une grande quantité de chaleur à travers le flux de liquide, capable de dissiper une chaleur allant de plusieurs centaines de watts à plus d'un kilowatt.
Variétés de plaques froides liquides
- Plaque froide liquide en tube enfoui:Fabriqué par des plaques de rainures, enterrement et soudage de tubes de cuivre à l'intérieur, puis étanché hermétiquement par soudage.et haute planéité pour un excellent contact thermique.
- Plaque froide liquide à tube inséré:Fabriqué en incorporant des tubes de cuivre sur des surfaces en tôle d'aluminium à l'aide de procédés de soudage ou de collage, avec un contrôle strict de la planéité pour une résistance thermique minimale.
- Plaque froide liquide de type canal:Des canaux de débit internes formés sur des substrats de cuivre ou d'aluminium par forage, extrusion et usinage de précision, scellés par soudage par friction ou brasage à haute température.
- Bloc de refroidissement par liquide:Pour la dissipation thermique de puces à haute puissance avec des canaux de flux internes créés grâce à la technologie des ailerons de skiving pour maximiser la surface d'échange thermique.
Produits de refroidissement spécifiques au matériau
Produits de refroidissement liquide brasés au cuivre:Module de refroidissement liquide GB200, module de refroidissement liquide H20, module de refroidissement liquide module optique et autres plaques de refroidissement en cuivre.soudes à base de nickel et à base d'or.
Produits de refroidissement liquide brasés en aluminium:Radiateur à siphon LTS, boîte de refroidissement liquide de commande électronique sous pression, plaque de refroidissement liquide à alimentation électrique, plaque de refroidissement liquide de commande électronique à moteur, radiateur 6G-3DRVC,autres radiateurs de refroidissement liquide brasés.
Produits de refroidissement liquide brasés en acier inoxydable:Collecteur de refroidissement par liquide, module de refroidissement par liquide DIMM et autres collecteurs de refroidissement par liquide en acier inoxydable.
Principales applications
- Laser et équipement médical
- refroidissement de la batterie du véhicule électrique
- Appareils électroniques de puissance et moteurs
- Systèmes de transmission 5G au micro-ondes
- Systèmes d'énergie renouvelable
- Systèmes IGBT et semi-conducteurs de puissance
- Centres de données et applications industrielles de puissance
- Systèmes de défense et avionie
- Piles à combustible et systèmes de traction
Assurance qualité
Nous maintenons des normes de qualité rigoureuses avec un équipement de test complet, y compris:
- 1 Machine de mesure de coordonnées
- 1 appareil de projection
- 2 appareils d'essai à haute pression d'eau
- 4 machines d'essai de résistance thermique
- 2 appareils d'essai de fuite de liquide
Engagement au service à la clientèle
- Réponse rapide à toutes les demandes
- Prix compétitifs avec qualité garantie
- Planification efficace de la production
- Des solutions de transport optimales
- Assistance technique complète
Questions fréquemment posées
Êtes-vous une société commerciale ou un fabricant?Nous sommes un fabricant professionnel de dissipateurs de chaleur et de plaques de refroidissement par eau avec une vaste expérience et une solide équipe technique, avec une production automatisée et mécanisée.
Avez-vous déjà exporté des marchandises et vers quelles régions?60% de notre production totale est exportée vers le Japon, l'Inde, le Royaume-Uni, le Canada, les États-Unis et le Brésil.
Combien d'employés avez-vous?Environ 100 employés dans les départements des ventes, des achats, de l'ingénierie, du contrôle qualité, de l'entrepôt et de la production.
Pouvez-vous fournir des échantillons si nous sommes d'accord avec la conception?Oui, nous fournissons des échantillons pour confirmation avant la production de masse, avec des dessins techniques si nécessaire.
Quelles méthodes d'emballage utilisez-vous?Emballage personnalisé avec carton normal et tissu étanche ou carton en bois pour une protection optimale pendant le transport.
Fournissez-vous un soutien technique pour les problèmes de produit?Tous les produits sont entièrement inspectés avant expédition.
