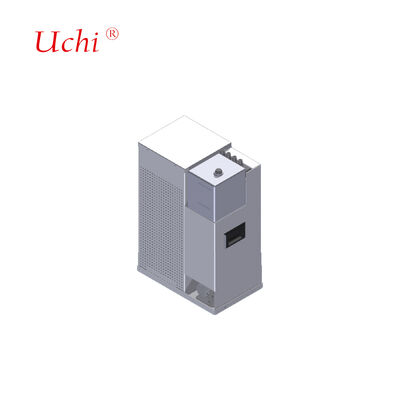

Module de charge à refroidissement liquide complet Système de refroidissement liquide avec source de chaleur de 4,5 kW
Détails sur le produit:
| Lieu d'origine: | Dongguan ， Guangdong, Chine |
| Nom de marque: | Uchi |
| Certification: | SMC |
| Numéro de modèle: | 2.4 |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | Négociable |
| Conditions de paiement: | T/T, paypal, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50000000pcs par mois |
|
Détail Infomation |
|||
| Puissance de la source de chaleur: | 4,5 kW | Type de liquide de refroidissement: | Solution d'éthylène glycol ou huile de silicone |
|---|---|---|---|
| Courant applicable au pistolet refroidi par liquide: | 800 A (longueur de câble applicable : ≤ 7 m ; spécification d'un seul pistolet : 40² 800 A 5 m) | Bruit: | ≤60dB |
| Température ambiante: | -25~65°C | Humidité: | 5 % ～ 90 % |
| Altitude: | ≤2000m | Dimensions de l'unité de refroidissement liquide: | 450×280×550mm (L*L*H) |
| Tension d'entrée: | 24V DC | Courant d'entrée: | ≤10A |
| Débit: | 0 à 7L/min | ||
| Mettre en évidence: | Plaque de refroidissement liquide avec une puissance de 4,5 kW,pile de charge entièrement refroidie par liquide |
||
Description de produit
Système de refroidissement liquide entièrement refroidi par liquide avec une puissance de source de chaleur de 4,5 kW
Vue d' ensemble du système
Notre système de charge entièrement refroidi par liquide est doté d'une conception structurelle complète composée de radiateurs refroidi par liquide, de pompes de circulation, de pompes de maquillage, de réservoirs d'eau, de capteurs, de ventilateurs,et systèmes de contrôleLe système est conçu pour être installé au fond des piles de charge refroidies par liquide et peut être personnalisé selon les exigences spécifiques du client.
Application du système de refroidissement
Spécialement conçu pour les bornes de recharge ultra-rapide refroidies par liquide, garantissant une gestion thermique optimale pour les applications à haute puissance.
Spécifications techniques
- Courant du canon refroidi par liquide: 800 A (longueur du câble: ≤ 7 m; spécification du canon unique: 402 800 A 5 m)
- Puissance de la source de chaleur: 4,5 kW
- Type de liquide de refroidissement: solution d'éthylène glycol ou huile de silicone
- Température de l'environnement de fonctionnement: -40°C à 55°C
- Voltage d'entrée: 24 V CC; courant d'entrée: ≤ 10 A; débit: 0 à 7 L/min
- Mode de communication avec l'armoire électrique: 485 (protocole Modbus RTU)
- Niveau sonore: ≤ 60 dB
- Plage de température ambiante: -25°C à 65°C
- Tolérance à l'humidité: de 5% à 90%
- Altitude maximale: ≤ 2000 m
- Les dimensions de l'unité de refroidissement par liquide: 450 × 280 × 550 mm (W × L × H)
Conception du radiateur à plaque froide
Nous fournissons des conceptions personnalisées de canaux de flux internes basées sur les données de consommation d'énergie du client et les modèles de distribution de chaleur.Notre processus d'ingénierie comprend une analyse complète de la simulation avec des ajustements itératifs des paramètres pour atteindre des objectifs de performance thermique et hydraulique optimales.
Capacité des équipements de production
| Type d'équipement | Quantité | Paramètres techniques |
|---|---|---|
| Furonnerie de brasage par tunnel | 2 Unités | Dimension maximale de soudage: 1000 mm (W) * 250 mm (H), longueur illimitée Température maximale de soudage: 950°C Matériaux applicables: cuivre, aluminium |
| Forneau de brasage sous vide | 2 Unités | La taille maximale de la soudure: 800 mm * 1200 mm * 800 mm Température maximale de soudage: 1200°C Matériaux applicables: cuivre, aluminium, acier inoxydable |
| Équipement de détection des fuites d'hélium | 2 Unités | Dimension maximale d'essai: 2500 mm * 750 mm * 700 mm Plage de pression d'essai: 0 à 3 MPa Précision d'essai: 2 g/an ou ≤1*10−6 Pa*m3/s |
| Équipement d'essai hydrostatique | 2 Unités | Dimension maximale d'essai: 2500 mm * 1500 mm * 1000 mm Plage de pression d'essai: 0 à 5 MPa |
| Équipement d'essai pneumatique | 2 Unités | Dimension maximale de test: illimitée Plage de pression d'essai: 0 à 5 MPa Précision d'essai: 1 Pa |
Technologie de brasage avancée
Notre procédé de brasage sous vide relie les plaques d'aluminium à l'aide de métaux de remplissage avec des points de fusion inférieurs à ceux du matériau de base, créant des joints extrêmement solides sans flux corrosif résiduel.Cette technologie de pointe assure un chauffage uniforme, un contrôle précis de la température, élimine les exigences de post-nettoyage et minimise la distorsion des pièces.
Technologie du système de refroidissement par liquide
Les systèmes de refroidissement liquide à haute puissance nécessitent des dissipateurs de chaleur capables d'absorber rapidement la chaleur.Nos systèmes transfèrent une grande quantité de chaleur à travers le flux de liquide, capable de dissiper une chaleur allant de plusieurs centaines de watts à plus d'un kilowatt.
Variétés de plaques froides liquides
- Plaque froide liquide en tube enfoui:Fabriqué par des plaques de rainures, enterrement et soudage de tubes de cuivre à l'intérieur, puis étanché hermétiquement par soudage.et haute planéité pour un excellent contact thermique.
- Plaque froide liquide à tube inséré:Fabriqué en incorporant des tubes de cuivre sur des surfaces en tôle d'aluminium à l'aide de procédés de soudage ou de collage, avec un contrôle strict de la planéité pour une résistance thermique minimale.
- Plaque froide liquide de type canal:Des canaux de débit internes formés sur des substrats de cuivre ou d'aluminium par forage, extrusion et usinage de précision, scellés par soudage par friction ou brasage à haute température.
- Bloc de refroidissement par liquide:Pour la dissipation thermique de puces à haute puissance avec des canaux de flux internes créés grâce à la technologie des ailerons de skiving pour maximiser la surface d'échange thermique.
Produits de refroidissement spécifiques au matériau
Produits de refroidissement liquide brasés au cuivre
Module de refroidissement liquide GB200, module de refroidissement liquide H20, module de refroidissement liquide module optique et autres plaques de refroidissement en cuivre.soudes à base de nickel et à base d'or.
Produits de refroidissement liquide brasés en aluminium
Radiateur à siphon LTS, boîte de refroidissement liquide de commande électronique sous pression, plaque de refroidissement liquide à alimentation électrique, plaque de refroidissement liquide de commande électronique à moteur, radiateur 6G-3DRVC,autres radiateurs de refroidissement liquide brasés.
Produits de refroidissement liquide brasés en acier inoxydable
Collecteur de refroidissement par liquide, module de refroidissement par liquide DIMM et autres collecteurs de refroidissement par liquide en acier inoxydable.
Principales applications
- Laser et équipement médical
- refroidissement de la batterie du véhicule électrique
- Appareils électroniques de puissance et moteurs
- Systèmes de transmission 5G au micro-ondes
- Systèmes d'énergie renouvelable
- Systèmes IGBT et semi-conducteurs de puissance
- Centres de données et applications industrielles de puissance
- Systèmes de défense et avionie
- Piles à combustible et systèmes de traction
Assurance qualité
Nous maintenons des normes de qualité rigoureuses avec un équipement de test complet, y compris:
- 1 Machine de mesure de coordonnées
- 1 appareil de projection
- 2 appareils d'essai à haute pression d'eau
- 4 machines d'essai de résistance thermique
- 2 appareils d'essai de fuite de liquide
Engagement au service à la clientèle
- Réponse rapide à toutes les demandes
- Prix compétitifs avec qualité garantie
- Planification efficace de la production
- Des solutions de transport optimales
- Assistance technique complète
Questions fréquemment posées
Êtes-vous une société commerciale ou un fabricant?
Nous sommes un fabricant professionnel de dissipateurs de chaleur et de plaques de refroidissement par eau avec une vaste expérience et une solide équipe technique, avec une production automatisée et mécanisée.
Avez-vous déjà exporté des marchandises et vers quelles régions?
60% de notre production totale est exportée vers le Japon, l'Inde, le Royaume-Uni, le Canada, les États-Unis et le Brésil.
Combien d'employés avez-vous?
Environ 100 employés dans les départements des ventes, des achats, de l'ingénierie, du contrôle qualité, de l'entrepôt et de la production.
Pouvez-vous fournir des échantillons si nous sommes d'accord avec la conception?
Oui, nous fournissons des échantillons pour confirmation avant la production de masse, avec des dessins techniques si nécessaire.
Quelles méthodes d'emballage utilisez-vous?
Emballage personnalisé avec carton normal et tissu étanche ou carton en bois pour une protection optimale pendant le transport.
Fournissez-vous un soutien technique pour les problèmes de produit?
Tous les produits sont entièrement inspectés avant expédition.
