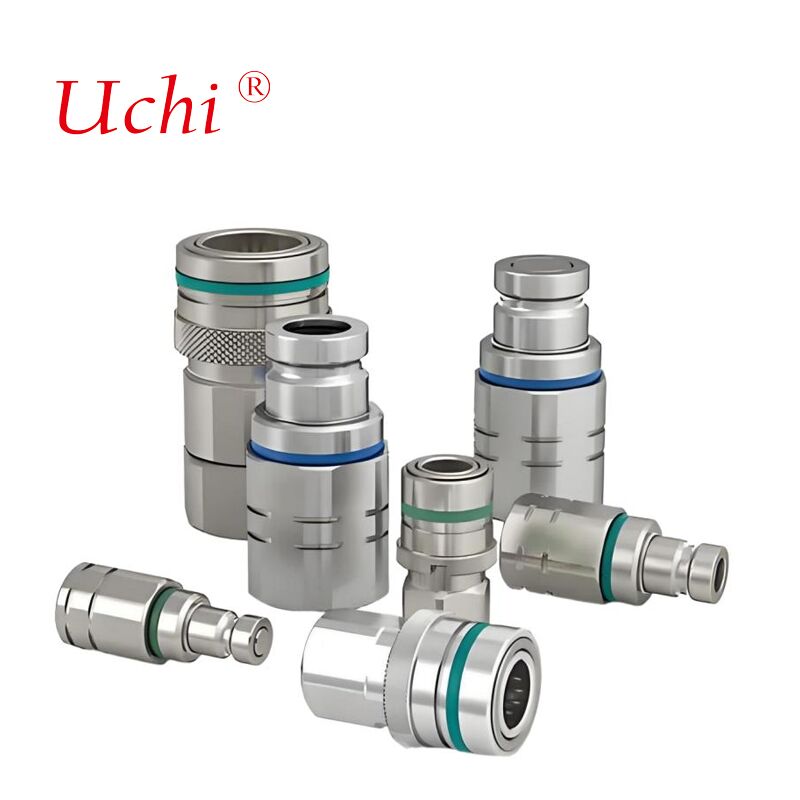

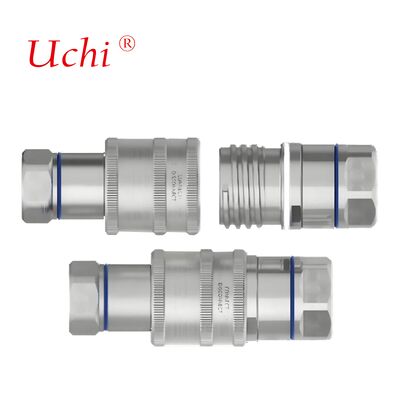

Pièces de raccord rapide usinées CNC pour plaques froides tubulaires
Détails sur le produit:
| Lieu d'origine: | Dongguan ， Guangdong, Chine |
| Nom de marque: | Uchi |
| Certification: | SMC |
| Numéro de modèle: | équipements de raccordement rapide |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | Négociable |
| Conditions de paiement: | T/T, paypal, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50000000pcs par mois |
|
Détail Infomation |
|||
| Matériel: | Aluminium, acier inoxydable, laiton, acier au carbone, titane... | Précision: | Pour les véhicules à moteur à combustion |
|---|---|---|---|
| Certification: | ISO 9001,ROSH,CE,ISO16949 | Type d'usinage: | Tournage CNC, fraisage CNC, perçage CNC, etc. |
| Surface: | Anodisé, poli | Taper: | Brochage, PERÇAGE, Gravure / Usinage Chimique, Laser... |
| Mettre en évidence: | Raccords de tube à connexion rapide usinés CNC,Connecteurs de tube pour plaque de refroidissement liquide,Raccords rapides pour plaque froide |
||
Description de produit
Pièces de raccordement rapide usinées CNC pour plaques froides de type tube
Pièces de raccordement rapide usinées CNC de précision, conçues spécifiquement pour les plaques froides de type tube dans les systèmes de refroidissement liquide.
Spécifications de fabrication
| Traitement | Tournage CNC, Fraisage CNC |
| Matériaux |
Aluminium : séries 2000, 6000, 7075, 5052, etc. Acier inoxydable : SUS303, SUS304, SS316, SS316L, 17-4PH, etc. Titane : Grade F1-F5 Laiton : 260, C360, H59, H60, H62, H63, H65, H68, H70, etc. Acier : 1214L/1215/1045/4140/SCM440/40CrMo, etc. |
| Traitement de surface | Anodisation, Sablage, Sérigraphie, Placage PVD, Placage Zinc/Nickel/Chrome/Titane, Brossage, Peinture, Revêtement en poudre, Passivation, Électrophorèse, Électropolissage, Moletage, Laser/Gravure/Gravure, etc. |
| Tolérance | ±0.002 ~ ±0.005mm |
| Rugosité de surface | Min Ra 0.1~3.2 |
Guide de sélection des matériaux pour les systèmes de refroidissement liquide
| Scénario d'application | Matériau principal recommandé | Matériau d'étanchéité recommandé | Avantages principaux | Notes de sélection |
|---|---|---|---|---|
| Plaques refroidies par liquide pour serveurs de centres de données | Laiton / Alliage d'aluminium 6061 | Caoutchouc nitrile butadiène (NBR) | Coût modéré, excellente usinabilité, compatible avec le liquide de refroidissement à base d'eau-glycol ; montage et démontage faciles | Pression de service du système ≤ 3,0 MPa ; éviter les conditions de température élevée à long terme (＞100℃) |
| Circuit de refroidissement liquide pour batterie de puissance de véhicule à énergie nouvelle | Acier inoxydable 304/316 | Caoutchouc fluoré (FKM/Viton) | Résistance à haute pression (3,0-6,0 MPa), résistance aux vibrations et aux chocs ; large tolérance de température | Conforme aux normes de l'industrie automobile ISO 16028 |
| Système de refroidissement liquide pour borne de recharge extérieure | Acier inoxydable 316 / PA66 renforcé de fibre de verre | Caoutchouc fluoré (FKM/Viton) | L'acier inoxydable 316 résiste à la corrosion humide en extérieur ; la matière plastique d'ingénierie est légère et offre une bonne isolation | Répondre au niveau de protection IP67 ou supérieur |
| Refroidissement liquide à haute température pour équipements industriels | Acier inoxydable 316 | Perfluoroélastomère (FFKM) | Résistance aux températures ultra-élevées (≤200℃), compatible avec les liquides de refroidissement fortement corrosifs | Coût élevé, adapté aux scénarios industriels haut de gamme |
| Refroidissement liquide portable pour l'électronique grand public | Polyoxyméthylène (POM) / Alliage d'aluminium | Caoutchouc silicone (VMQ) | Léger, excellente isolation ; résistance aux températures extrêmement basses | Uniquement pour les conditions de basse pression (≤1,0 MPa), de température normale/basse |
Principes de sélection des matériaux
- Compatibilité des matériaux en premier : Pour le liquide de refroidissement à base d'eau-glycol, privilégiez le laiton/alliage d'aluminium + NBR/FKM ; pour les liquides de refroidissement à base d'huile, utilisez des joints FKM/FFKM
- Correspondance des paramètres des conditions de travail : La résistance à la pression nominale doit être ≥ 1,5 fois la pression de pointe du système ; la résistance à la température doit couvrir les extrêmes du système
- Équilibre entre le coût et la performance : Choisissez le laiton/NBR pour les scénarios généraux ; passez à l'acier inoxydable/FKM pour les applications exigeantes
Capacités de fabrication
Notre atelier de moules est équipé d'équipements de pointe, notamment :
- 22 ensembles de machines à décharge électrique (EDM), dont 2 machines EDM à miroir MAKINO
- 9 machines EDM à fil (basse vitesse), dont 3 machines Seibu et 1 machine Sodick du Japon
- 7 machines d'érosion par étincelle, 10 rectifieuses, 2 fraiseuses et 1 tour
Spécifications de l'équipement
- Taille de la table : 500×350 mm
- Vitesse de déplacement rapide : 5000 mm/min
- Poids maximal de la pièce : 500 kg
- Poids maximal de l'électrode : 50 kg
Usinage de haute précision
Utilisation des technologies SuperSpark4 et IES (Intelligent Expert System) pour une alimentation électrique adaptative avancée et un contrôle de saut afin de stabiliser le processus EDM et d'améliorer la précision d'usinage. Équipé de technologies de générateur ultra-surface et ultra-bord pour une excellente finition de surface et une qualité métallurgique.
Technologie des systèmes de refroidissement liquide
Les systèmes de refroidissement liquide haute puissance nécessitent des dissipateurs thermiques capables d'absorber rapidement la chaleur. Tirant parti de la capacité calorifique élevée des liquides, nos systèmes transfèrent de grandes quantités de chaleur grâce à l'écoulement du liquide, capables de dissiper la chaleur allant de plusieurs centaines de watts à plus d'un kilowatt.
Variétés de plaques froides liquides
- Plaque froide liquide à tube enterré : Fabriquée en rainurant des plaques, en enterrant et en soudant des tubes en cuivre à l'intérieur, puis en scellant hermétiquement par soudure
- Plaque froide liquide à tube inséré : Fabriquée en intégrant des tubes en cuivre sur les surfaces des plaques en aluminium à l'aide de procédés de soudure ou de collage
- Plaque froide liquide de type canal : Canaux d'écoulement internes formés sur des substrats en cuivre ou en aluminium par perçage, extrusion et usinage de précision
- Bloc de refroidissement liquide : Pour la dissipation thermique des puces haute puissance avec des canaux d'écoulement internes créés grâce à la technologie des ailettes de rabotage
Applications du produit
Assurance qualité
Nous maintenons des normes de qualité rigoureuses avec des équipements de test complets, notamment :
- 1 machine de mesure de coordonnées
- 1 instrument de projecteur
- 2 machines d'essai haute pression d'eau
- 4 machines d'essai de résistance thermique
- 2 machines d'essai de fuite de liquide
Engagement de service à la clientèle
- Réponse rapide à toutes les demandes
- Prix compétitifs avec qualité garantie
- Planification efficace de la production
- Solutions de transport optimales
- Support technique complet
Foire aux questions
Êtes-vous une société commerciale ou un fabricant ?
Nous sommes un fabricant professionnel de dissipateurs thermiques et de plaques de refroidissement à eau avec une vaste expérience et une solide équipe technique, avec une production automatisée et mécanisée.
Avez-vous déjà exporté des marchandises et vers quelles régions ?
60 % de notre production totale est exportée vers le Japon, l'Inde, le Royaume-Uni, le Canada, les États-Unis et le Brésil.
Combien d'employés avez-vous ?
Environ 100 employés dans les services des ventes, des achats, de l'ingénierie, de l'assurance qualité, de l'entrepôt et de la production.
Pouvez-vous fournir des échantillons si nous sommes d'accord avec la conception ?
Oui, nous fournissons des échantillons pour confirmation avant la production de masse, ainsi que des dessins techniques si nécessaire.
Quelles méthodes d'emballage utilisez-vous ?
Emballage personnalisé avec des cartons normaux et un tissu étanche ou des cartons en bois pour une protection optimale pendant le transport.
Fournissez-vous un support technique pour les problèmes liés aux produits ?
Tous les produits sont entièrement inspectés avant l'expédition. Pour tout problème, nous fournissons des solutions techniques immédiates.
