Composant d'échange thermique de base du système de refroidissement refroidi à l'eau
Détails sur le produit:
| Lieu d'origine: | Dongguan, Guangdong, Chine |
| Nom de marque: | Uchi |
| Certification: | SMC |
| Numéro de modèle: | Dissipateur de chaleur |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | 1300-1500 dollars |
| Délai de livraison: | Non limité |
| Conditions de paiement: | T/T, paypal, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 50000000 pièces par mois |
|
Détail Infomation |
|||
| Pouvoir conducteur de chaleur: | 80W | la vie des fans: | 50 000 heures |
|---|---|---|---|
| matériel: | Aluminium 1060 | Taille: | 158x110x60mm |
| Poids: | 0,35kg | Technologie: | Aileron à fermeture éclair |
| Certification: | ISO9001:2015 ISO9001:14001 | Traitement de surface: | Estampage + finition de surface |
| fonctionnalité: | Structure flexible et traitement de surface durable | ||
| Mettre en évidence: | plaque de système de refroidissement refroidi à l'eau,composant échangeur de chaleur à refroidissement liquide,système de refroidissement échangeur de chaleur central |
||
Description de produit

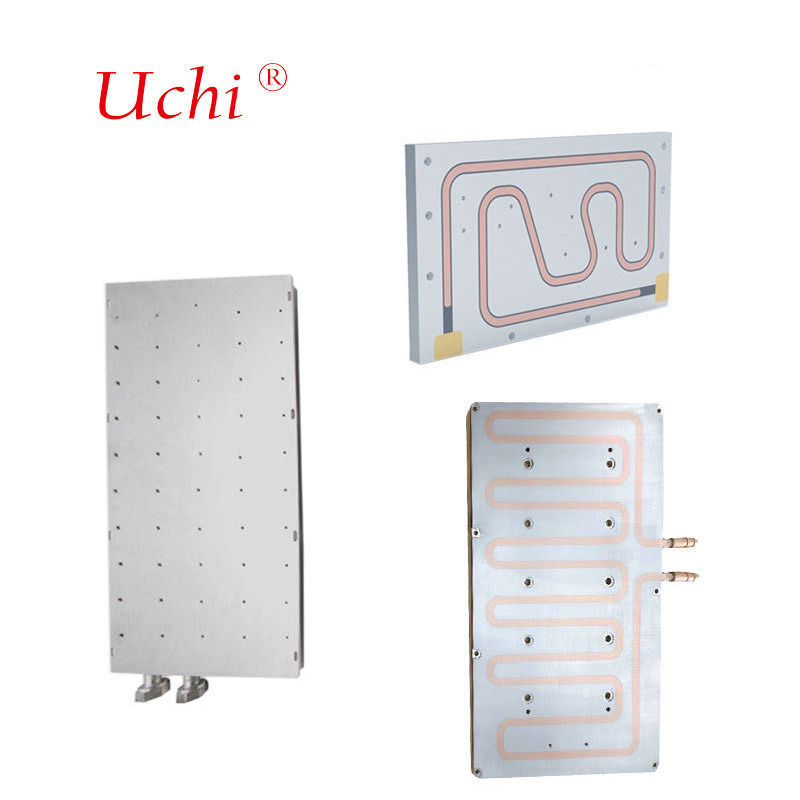

Composant d'échange thermique de base du système de refroidissement refroidi à l'eau
La plaque froide liquide est le composant d'échange de chaleur du système de refroidissement liquide.la chaleur du dispositif de chauffage est efficacement transférée vers le liquide de refroidissement en circulationL'efficacité de dissipation thermique est beaucoup plus élevée que celle du refroidissement par air traditionnel et est largement utilisée dans des scénarios à forte densité de puissance.
structure et principe de base
Composants de base: plaque inférieure (aluminium/cuivre, directement fixée à la source de chaleur), canal de débit interne (serpentine/parallèle/microchannel), plaque de couverture (canal de débit scellé),et joints d'entrée et de sortie de liquideLes liquides de refroidissement couramment utilisés sont l'eau désionisée, mélange eau-glycol.
Flux de travail:source de chaleur → conduction thermique de la plaque de fond métallique → paroi du canal de débit → le liquide de refroidissement en cours d'écoulement absorbe la chaleur → le liquide de refroidissement s'écoule vers la CDU/radiateur pour dissiper la chaleur → refroidissement vers la plaque froide après refroidissement, formant une boucle fermée.
Principaux avantages: faible résistance thermique (0,02 - 0,05°C/W), puissance de dissipation de chaleur élevée, bonne uniformité de température et faible bruit; adapté aux centres de données avec une puissance de cabine autonome de 50 kW +,Puces d'IA, les batteries des véhicules à énergie nouvelle, etc.
structure et principe de base
Composants de base: plaque inférieure (aluminium/cuivre, directement fixée à la source de chaleur), canal de débit interne (serpentine/parallèle/microchannel), plaque de couverture (canal de débit scellé),et joints d'entrée et de sortie de liquideLes liquides de refroidissement couramment utilisés sont l'eau désionisée, mélange eau-glycol.
Flux de travail:source de chaleur → conduction thermique de la plaque de fond métallique → paroi du canal de débit → le liquide de refroidissement en cours d'écoulement absorbe la chaleur → le liquide de refroidissement s'écoule vers la CDU/radiateur pour dissiper la chaleur → refroidissement vers la plaque froide après refroidissement, formant une boucle fermée.
Principaux avantages: faible résistance thermique (0,02 - 0,05°C/W), puissance de dissipation de chaleur élevée, bonne uniformité de température et faible bruit; adapté aux centres de données avec une puissance de cabine autonome de 50 kW +,Puces d'IA, les batteries des véhicules à énergie nouvelle, etc.
Capacité de fabrication
Technologie de brasage avancée
CNC en laiton / cuivre
CNC en aluminium / zinc
Acier inoxydable / CNC en acier
CNC en plastique
Indicateurs clés de conception et de performance
Canaux de débit: les microcanaux (< 1 mm) peuvent améliorer le coefficient de transfert de chaleur mais augmenter la chute de pression; les canaux de débit serpentins offrent une bonne uniformité de température;la vitesse de débit et la résistance au débit doivent être équilibrées.
Étanchéité et résistance à la pression: un test de fuite à 100% (test à l'hélium) est obligatoire, avec un taux de fuite statique extrêmement faible; la pression de rupture est généralement supérieure à trois fois la pression nominale.
Sélection des matériaux: l'aluminium (performance à coût élevé, lumière) est utilisé pour les scénarios généraux; le cuivre (conductivité thermique plus élevée) est utilisé pour les scénarios de densité de flux de chaleur ultra-haute.
Canaux de débit: les microcanaux (< 1 mm) peuvent améliorer le coefficient de transfert de chaleur mais augmenter la chute de pression; les canaux de débit serpentins offrent une bonne uniformité de température;la vitesse de débit et la résistance au débit doivent être équilibrées.
Étanchéité et résistance à la pression: un test de fuite à 100% (test à l'hélium) est obligatoire, avec un taux de fuite statique extrêmement faible; la pression de rupture est généralement supérieure à trois fois la pression nominale.
Sélection des matériaux: l'aluminium (performance à coût élevé, lumière) est utilisé pour les scénarios généraux; le cuivre (conductivité thermique plus élevée) est utilisé pour les scénarios de densité de flux de chaleur ultra-haute.
