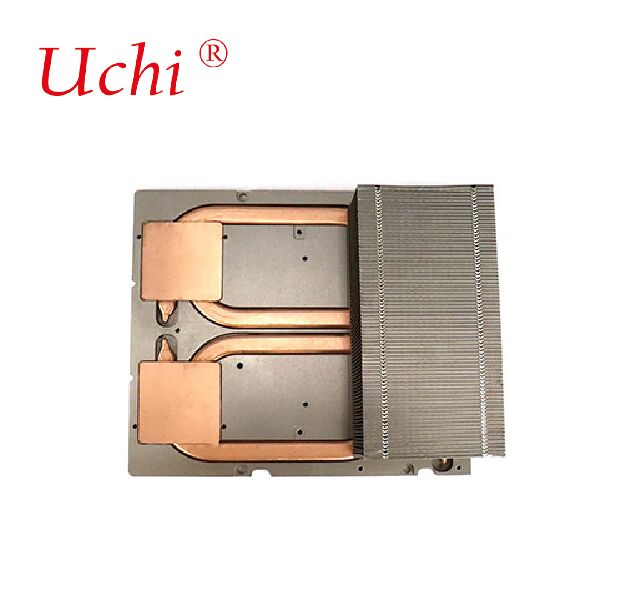

Ce qui suit est à propos de haute sophistiquée boucle de soudure dissipateur de chaleur complexe dissipateur de chaleur module connexe, j'espère vous aider à mieux comprendre l'aluminium dissipateur de chaleur à nageoires skivées CNC usiné dissipateur de chaleur à nageoires skivées.Matériau: Aluminium + cuivreDimension du produit: 128x89x38mmPoids du produit: 2,6 kg Caractéristique: Haute puissance et haute conductivitéTraitement de surface: passivationConductivité thermique: 520WTechnologie du produit:Aile de fermeture à glissière + finition de surface

Pipe de chauffage évier de chauffage



Le dissipateur de chaleur est un nouveau produit qui peut améliorer de nombreux anciens radiateurs ou produits et systèmes d'échange de chaleur en utilisant la technologie des tuyaux de chaleur.refroidissement naturel et refroidissement par air forcéIl peut être utilisé dans l'électronique de puissance, IGBT, transformateur, alimentation électrique à haute puissance, lampes LED, serveurs, ordinateurs, produits médicaux, etc.passage de mèche et de vapeurLorsque le radiateur du tuyau de chaleur est en marche, sa section d'évaporation absorbe la chaleur générée par la source de chaleur (dispositifs de semi-conducteurs de puissance, etc.) et fait bouillir le liquide dans le tube de mèche en vapeur.La vapeur avec chaleur se déplace de la section d'évaporation du radiateur du tuyau de chaleur à sa section de refroidissementLorsque la vapeur transfère la chaleur vers la section de refroidissement, la vapeur se condense en liquide.Le liquide condensé retournera à la section d'évaporation par l'action capillaire de la mèche sur la paroi du tuyau, afin de répéter le processus de circulation ci-dessus et de dissiper continuellement la chaleur.



1Caractéristiques structurelles
Il ne s'agit pas d'une extrusion intégrale, ni d'une simple dent à gratter
Il est composé de plusieurs parties: plaque inférieure + nageoires denses + structure de guidage du débit / cavité de refroidissement du liquide.
Les nageoires et les plaques inférieures sont fixées par soudage/brassage/boucle
Les nageoires sont minces, denses et hautes, et la zone de dissipation thermique est énorme.
Peut être transformé en structure composite refroidie par air + refroidie par eau
Convient pour les scénarios de puissance ultra-haute, de température élevée et d'espace limité.
2Les principaux avantages
Grande surface de dissipation de chaleur et la capacité de dissipation de chaleur dépasse de loin celle des dents ordinaires en aluminium par extrusion/pédale
Ailettes minces, densité élevée, bon équilibre entre résistance au vent et efficacité de l'échange thermique
Haute résistance structurelle, résistance aux tremblements de terre et aux vibrations
Il peut être personnalisé et peut être fait en modules de forme spéciale et de haute puissance
Convient à un fonctionnement stable à long terme d'équipements à haute densité de puissance
3Technologie de traitement
Détection et formage des nageoires
Machinerie à commande numérique de plaques de base
Fermeture/branchage/assemblage des ailerons
Soudage sous vide/soudage au four/soudage au laser
Polissage, soulagement des contraintes, traitement de surface
Épreuve d'étanchéité/résistance
4Applications typiques
Appareils électriques à haute puissance, onduleur
Commande électronique de véhicule à énergie nouvelle, moteur
Convertisseur de stockage d'énergie PCS
équipement laser
Amplificateurs de puissance RF/micro-ondes
Serveurs, GPU, équipements informatiques pour l'IA
Transmission industrielle, équipement à haute fréquence
