Matériau: cuivreTaille:22.5*11.4*0.8CMPoids: 0.08kgTechnologie: Estampage Caractéristique: Flexible et réglableTraitement de surface: Nettoyage à l'huilePouvoir de refroidissement thermique:30WVous pouvez être assuré d'acheter des capteurs de chaleur à nageoires pliées en aluminium de notre usine et nous vous offrirons le meilleur service après-vente et la livraison en temps opportun.

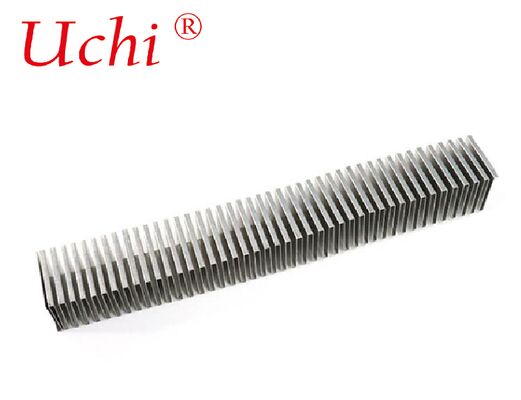

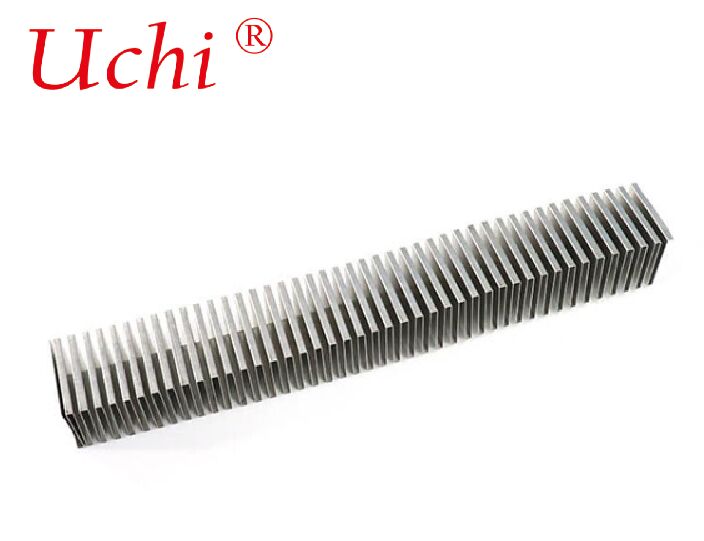

Paramètres du produit des dissipateurs de chaleur à nageoires pliées en aluminium

Matériau: cuivre

Taille:22.5*11.4*0.8cm

Poids: 0,08 kg

Technologie: estampage

Caractéristique: flexible et réglable

Traitement de surface: nettoyage par huile

Puissance de refroidissement thermique: 30 W



Avantages du produit des dissipateurs de chaleur à nageoires pliées en aluminium

Chaque composant électrique et électronique d'un circuit génère une certaine quantité de chaleur pendant que le circuit est exécuté en fournissant de l'alimentation.Généralement des dispositifs semi-conducteurs de haute puissance comme les transistors de puissance et l'optoélectronique comme les diodes électroluminescentesLes lasers génèrent de la chaleur en quantités considérables et ces composants sont inadéquats pour dissiper la chaleur, car leur capacité de dissipation est significativement faible.



En raison de cela, la chaleur des composants conduit à une défaillance prématurée et peut entraîner une défaillance de l'ensemble du circuit ou des performances du système.des dissipateurs de chaleur doivent être prévus pour le refroidissement..



Qu'est-ce qu'un évier à chaleur?



Heat sink is an electronic component or a device of an electronic circuit which disperses heat from other components (mainly from the power transistors) of a circuit into the surrounding medium and cools them for improving their performancePour le refroidissement, il est équipé d'un ventilateur ou d'un dispositif de refroidissement.



Fabrication et matériaux

1. Procédure: Les feuilles d'aluminium minces (typiquement de 0,1 à 0,5 mm, la plage commune de 0,2 à 1,2 mm) sont pliées avec précision dans un matériau ondulé/zig-zag, puis collées à une plaque de base en aluminium par soudure, brasage,ou époxy thermique à haute performanceCela permet une optimisation indépendante de la densité des nageoires et de l'épaisseur de la base, et même des combinaisons de matériaux mixtes (par exemple, base en cuivre + nageoires en aluminium).
2. Alliages communs: 1050/1100 (pureté élevée, excellente conductivité thermique), 6061/6063 (bonne résistance + performances thermiques, rentable).
3. Paramètres clés: largeur des nageoires jusqu'à 0,5 mm, hauteur des nageoires jusqu'à 100 mm, largeur des nageoires jusqu'à 500 mm.

Principaux avantages

• Rapport entre la surface et le volume: Beaucoup plus dense que les nageoires extrudées, idéale pour des applications à haute température et à espace restreint, avec une résistance thermique réduite (jusqu'à 60% par rapport à certaines conceptions traditionnelles).
• Léger et efficace en matière de matériauxUtilise un minimum d'aluminium tout en maximisant la surface de refroidissement.
• Conception souple: Facile personnalisation de la hauteur, de la hauteur et de la forme des nageoires pour une convection forcée/naturelle.
• Compatible avec les tuyaux de chaleur/chambres à vapeur: souvent intégrés pour une propagation thermique accrue dans les systèmes à haute puissance.

Applications

Conseils de sélection et d'optimisation

1. Charge thermique et débit d'air: Calculer la résistance thermique requise (Rθ) et la correspondance au débit d'air (LFM/CFM); l'air forcé fonctionne beaucoup mieux avec des nageoires pliées denses.
2. Envergure et hauteur des nageoires: une inclinaison plus étroite = plus de surface, mais peut restreindre le débit d'air; des nageoires plus hautes stimulent la convection mais augmentent le poids/la contre-pression.
3. La qualité du lien: Une mauvaise soudure/brassage crée une résistance au contact  vérifier l'intégrité des liaisons par imagerie thermique ou test de résistance.
4. Traitement de surface: L'anodisation améliore la résistance à la corrosion et peut augmenter légèrement le rayonnement; l'anodisation noire aide dans les scénarios de refroidissement par rayonnement.
