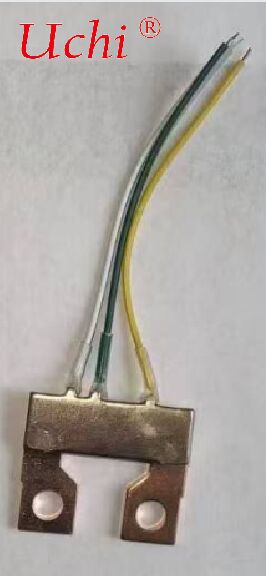

Modèle: OMWH12-H-6-IR-A

1. Vue d' ensemble du produit

1. Soudage: élément résistant de support et d'alliage de cuivre soudé sur des surfaces non coupées; pas de trous, de joints à froid ou de faux soudes.
2. Apparence: surface plane, lisse et uniforme; pas de taches, de brûlures, de scories, de contamination ou de fissures.
3. Encapsulation: les surfaces soudées recouvertes d'un tube thermiquement rétrécissant transparent, étanche et sans rides.

6Critères de test et d'acceptation

1. Test en usine: inspection à 100% de la résistance (200μΩ±3%), de l'apparence et de la continuité du plomb;Rapport d'essai en usineémises.
2. Épreuve d'échantillonnage: conformément à la norme GB/T 2828.1-2012, échantillonnage pour la résistance à la tension, l'isolation et la résistance à la traction, AQL=0.65.
3. Documents d'acceptation: Rapport d'essai d'usine, certificat de matériau, conformité RoHS/REACH (sur demande)

7- Emballage et transport

1. Emballage: emballés individuellement dans des sacs antistatiques, 50/100 pièces par boîte.
2. Les transports: emballage à l'épreuve de l'humidité et anti-vibration, éviter les chocs.

Fonctions de base

• Distribution des flux / collecte: Distribuer le liquide de refroidissement de la conduite principale uniformément sur plusieurs plaques de refroidissement; recueillir le liquide chauffé de chaque branche et le renvoyer à la source de refroidissement / CDU après échange de chaleur.
• Gestion de la pression et de la résistance: régulation de la chute de pression dans chaque branche afin d'éviter une surchauffe locale causée par un débit inégal.
• Pièces et entretien simplifiés: Réduire le nombre de connecteurs; avec les connecteurs rapides, des plaques de froid individuelles peuvent être installées ou retirées rapidement pour l'entretien.
• Surveillance et réglementation (modèles haut de gamme): débitmètre intégré, capteur de température/pression et même vanne de réglage fin de chaque branche.

Types et structures courants

Par application

• Manifold (côté de l'offre): 1 entrée, N sorties.
• Le collecteur (côté retour): N entrées, 1 sortie; généralement utilisées par paires.

Par méthode de division des flux

• Type Y/Tee Manifold: 1 entrée, 2 sorties; adapté aux petits systèmes avec deux plaques de froid.
• Manifold à barres / rangées: 1 entrée, plusieurs sorties (par exemple, 1 à 4, 1 à 6); couramment utilisé dans les centres de données / plates-formes minières.
• Manifold annulaire: Pour les circuits de refroidissement liquide en boucle fermée.

Par l'ajustabilité

• Type fixe: pas de vannes, faible coût; débit déterminé par conception d'orifice/canal.
• Type réglable: Chaque branche est équipée de vannes à aiguille/boule; réglable manuellement ou électriquement.

Matériel et interface

• Matériaux: principalement alliage d'aluminium / acier inoxydable / cuivre.

  L'alliage d'aluminium: léger, coût modéré.

  Acier inoxydable: résistance à haute pression, bonne résistance à la corrosion.

  Le cuivre: excellente conductivité thermique mais coûte cher.

  Il doit être compatible avec le liquide de refroidissement du système pour éviter la corrosion.
• Interfaces:

  refroidissement par eau PC: communémentG1/4 "Le fil.

  Centres industriels et de données: brides, raccords de compression, connecteurs rapides (par exemple, DME, ISO 8434).
• Sélection: Il est nécessaire d' utiliser des anneaux ou des joints pour éviter les fuites; matériaux recommandés: caoutchouc nitrile (NBR) ou caoutchouc fluoré (FKM).

Paramètres de sélection clés

• Nombre de succursales et demande de flux: Assurer un débit suffisant pour chaque plaque froide pour répondre aux exigences de refroidissement et éviter une chute de pression excessive.
• Pression / température de travail: Les plaques de froid industrielles fonctionnent généralement à 0,3 ‰ 1 MPa, 30 ‰ 50 °C.
• Résistance au débit et homogénéité: la conception du canal de débit détermine l'écart de débit; les systèmes haut de gamme exigent un écart de débit interbranche < 5%.
• Taille de l'interface et compatibilité: Correspondance entre le diamètre intérieur du tuyau et le type de connecteur.
• Espace d'installation: La longueur et la hauteur des collecteurs de barres doivent correspondre à la disposition du cabinet/de l'équipement.

Scénarios d'application

• PC personnel / poste de travail: collecteur de type Y pour CPU + GPU à double plaque de froid.
• Serveurs d'intelligence artificielle du centre de données: collecteurs à barres montés sur rack, 1 à 8/16 pour les plaques de froid multi-GPU.
• Groupe de mineurs: collecteurs multifonctions refroidissant simultanément plusieurs cartes de hachage.
• Packs de batteries pour véhicules à énergie nouvelle: Fourniture et retour centralisés des plaques de refroidissement liquide.

Installation et notes

• Séparer les lignes d'alimentation et de retour pour éviter un court-circuit thermique.
• Resserrer les connecteurs uniformément; une clé de couple est recommandée.
• Ventilation complète de l'air lors du remplissage initial du système.
• Vérifiez régulièrement le vieillissement des joints pour éviter toute fuite.
• Installez le collecteur dans un endroit facilement accessible et observable.
