Plaques spéciales de refroidissement par eau (plaques spéciales de refroidissement par liquide)

I. Définition de base et positionnement technique

• La nature: Plaques de base métalliques (aluminium/cuivre/alliage) avec des conduits de débit internes de précision intégrés, permettant un échange de chaleur forcé via le liquide de refroidissement en circulation.
• Caractéristiques particulières: non normalisé, hautement personnalisé, axé sur cinq dimensions clés: flux thermique élevé, précision élevée, fiabilité élevée, environnements extrêmes et structures de forme spéciale.
• Indicateurs de base: Résistance thermique ≤ 0,05°C/W, résistance à la pression ≥ 8bar, différence de température ≤ ±3°C, adaptée au flux thermique à 100~1000W/cm2.

II. Principaux types et caractéristiques techniques (par scénario d'application)

1. Plaques de refroidissement liquide à micro-canaux (MLCP)

• La structure: Réseau de canaux de débit intégré à l'échelle micronique de 0,05 à 1 mm, avec une densité de canaux allant jusqu'à des centaines par cm2.
• Les avantages: résistance thermique aussi basse que 0,015°C/W, efficacité de dissipation thermique 3 à 5 fois supérieure à celle des conceptions traditionnelles.
• Procédure: gravure par photolithographie, brasage de précision, impression 3D.
• Applications: puces IA (GPU/TPU), appareils laser, modules de puissance SiC.

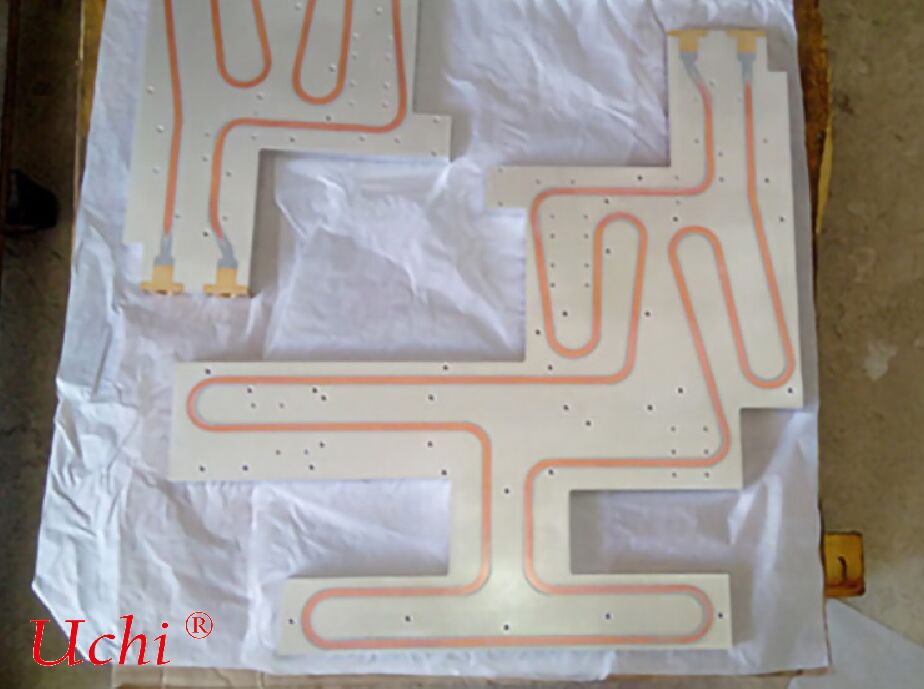

2. Plaques de refroidissement par eau intégrées / en forme spéciale

• La structure: Surfaces courbes conformes, conception intégrée à plusieurs trous, double fonction de composant structurel et dissipateur de chaleur.
• Procédure: soudage par friction, moulage sous pression, fraisage CNC.
• Les avantagesAucun splicing, excellente étanchéité, léger.
• Applications: batteries électriques, boîtiers de moteur, avionics aérospatial.

3. Plaques de refroidissement à l'eau résistantes aux environnements extrêmes

• Caractéristiques: Résistance à haute/basse température (-55°C à 250°C), résistance aux pulvérisations de sel (1000h+), résistance aux vibrations (5~500Hz/5Grms).
• Matériaux: alliage de titane, acier inoxydable, revêtement anticorrosion.
• Applications: électronique de bord, radar, équipement métallurgique, équipements de recherche scientifique polaire.

4. Nanofluide / Plaques de refroidissement par eau à débit biphasé

• Technologie: Fluide de refroidissement dopé de nanoparticules (Cu/Al2O3) ou de fluide de travail à changement de phase (fluide fluorocarbone).
• Résultats: la conductivité thermique a augmenté de 2 à 3 fois, la capacité de dissipation thermique a doublé.
• ApplicationsIRM, supercalculateurs, lasers à haute puissance.

5Plaques de refroidissement à l'eau souples / ultra-minces pour appareils médicaux portables et de précision

• La structure: canaux de micro-écoulement intégrés dans le tissu, métal à film mince (épaisseur < 1 mm).
• CaractéristiquesIl est pliable, ultra-mince, silencieux.
• Applications: casques VR/AR, implants médicaux, écrans flexibles.

III. Processus de fabrication de base (processus spéciaux)

• Le solde par mélange de friction (FSW): sans soudure, haute résistance, excellente étanchéité à l'air, adapté aux conditions de grande taille et à haute pression.
• Le brasage sous vide: canaux de débit lisses, faible résistance thermique, idéaux pour les micro-canaux et les structures complexes.
• Impression 3D (SLM): canaux de débit optimisés topologiquement avec un rendement 30% plus élevé, utilisés pour les pièces aérospatiales sur mesure.
• Le skiing / la gravure: Plantes à haute densité pour une surface d'échange thermique maximale, appliquées sur des plaques de froid à puces AI.

IV. Scénarios d'application typiques (champs spéciaux)

• IA et supercalculs: refroidissement par contact direct pour les grappes de formation GPU, suppression des points chauds et fonctionnement à pleine fréquence.
• Véhicules à énergie nouvelle: entraînements électriques de 800 V, modules en carbure de silicium, gestion thermique des batteries à charge flash.
• Équipement médical: amplificateurs de gradient IRM, détecteurs de CT, avec une précision de régulation de température de ± 0,5°C.
• Laser et optoélectronique: Lasers à fibre/semiconducteurs de haute puissance, stabilisant la longueur d'onde et la puissance de sortie.
• Militaire et aérospatiale: radars, systèmes de guidage de missiles, charges utiles par satellite, résistant aux vibrations, aux rayonnements et légers.
• Industrie spéciale: métallurgie, convertisseurs d'énergie éolienne, convertisseurs de stockage d'énergie, résistants à la poussière et à l'huile.

V. Principales différences par rapport aux plaques de refroidissement par eau standard

VI. Résumé
