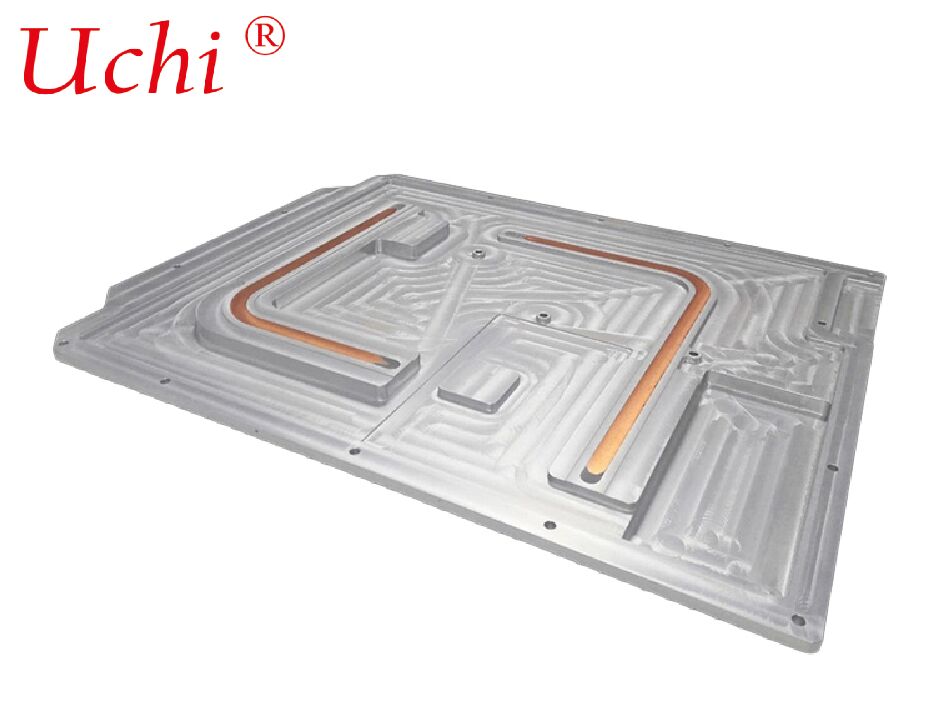

Dissipateur thermique en aluminium de plat d'extrusion avec le radiateur de soudure par friction de 2 caloducs
Détails sur le produit:
| Lieu d'origine: | Dongguan, Guangdong, Chine |
| Nom de marque: | UCHI |
| Certification: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Conditions de paiement et expédition:
| Quantité de commande min: | 1000 pièces |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | en gros |
| Délai de livraison: | 5-7 jours |
| Conditions de paiement: | T/T, Paypal, Western Union, gramme d'argent |
| Capacité d'approvisionnement: | 5000,000,000PCS par mois |
|
Détail Infomation |
|||
| Largeur: | Selon la demande des clients | Diamètre: | 12 mm |
|---|---|---|---|
| Altitude: | ≤2000m | Température de fonctionnement maximale: | 120°C |
| Poids du produit: | 5,2 kg | Taille du produit: | 244,5*118*14,5mm |
| Forme: | coutume | Pouvoir conducteur de chaleur: | 278W |
| Secteurs concernés: | Ateliers de réparation de machines, Énergie et mines | Traitement: | passivation conductrice de chaleur |
| Taille de l'installation: | 10 * 20 | Type de montage: | Montage à vis |
| Pouvoir: | Unité d'entraînement | Application: | Source lumineuse laser RVB |
| Mettre en évidence: | Disque à chaleur en plaque d'extrusion en aluminium,disque à chaleur avec 2 tuyaux de chaleur,disque à chaleur à soudage par friction |
||
Description de produit
Dissipateur thermique en aluminium de plat d'extrusion avec le radiateur de soudure par friction de 2 caloducs
Paramètres de produit du dissipateur thermique en aluminium à plaque d'extrusion avec 2 caloducs pour soudage par friction
Matériel: AL 6061
Taille: 260*260*45mm
Technologie : soudage par friction + usinage CNC
Caractéristique : bonne capacité de refroidissement et aucune fuite par défaut
Traitement de surface : huile dégagée, nettoyée et passivation
Puissance conductrice de chaleur : 400 W
Dissipateur thermique à plaques extrudées en aluminium avec 2 caloducs reliés par soudage par friction-malaxage (FSW)
Ce dissipateur thermique est principalement constitué de profilés extrudés en aluminium 6063/6061, avec 2 caloducs en cuivre intégrés. Les caloducs sont liés métallurgiquement de manière transparente à la base en aluminium viaSoudage par friction-malaxage (FSW). Il combine l'avantage de coût de production en série de l'extrusion d'aluminium, la capacité d'égalisation ultra rapide de la température des caloducs et la fiabilité structurelle avec une résistance thermique ultra faible du soudage par friction malaxage. Il constitue une solution de refroidissement grand public à haute efficacité pour les appareils électroniques de moyenne à haute puissance.
I. Composition structurelle de base
Corps principal en aluminium extrudé
Base en aluminium en forme de plaque intégralement extrudée avec ailettes de refroidissement verticales. Des ailettes denses et régulières offrent une grande zone de ventilation et de dissipation thermique. Deux rainures de caloduc pré-intégrées sont fraisées sur la base pour 2 caloducs, qui peuvent être disposés en parallèle ou en quinconce.
2 caloducs
Généralement des caloducs en cuivre fritté Φ6/Φ8 avec extrémités scellées, pré-intégrés dans les rainures de la base en aluminium. Ils effectuent un transfert de chaleur latéral rapide et une répartition uniforme de la chaleur, éliminant ainsi les points chauds locaux sur la base en aluminium.
Couche de joint de soudage par friction-malaxage
Le soudage à l'état solide est adopté sans fusion, sans joints de soudure à froid ni charge de brasage. La paroi extérieure des caloducs est directement liée métallurgiquement aux parois des rainures en aluminium, éliminant ainsi complètement la résistance thermique de l'entrefer provoquée par le brasage à l'étain traditionnel ou le pressage de tuyaux.
Traitement de surface
Anodisation, revêtement électrophorétique noir et nickelage pour améliorer la résistance à la corrosion, la résistance à l'oxydation et la capacité de dissipation de la chaleur radiative.
