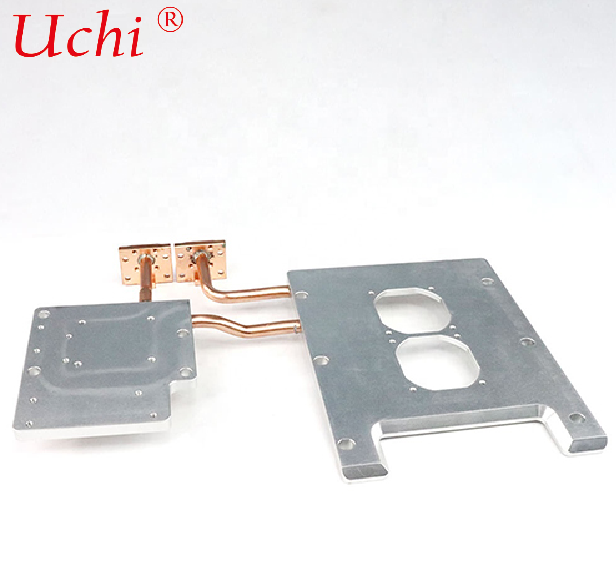

Plaque froide en aluminium à profilés multiples avec tuyau en cuivre Plaque froide liquide
Détails sur le produit:
| Lieu d'origine: | Dongguan, Guangdong, Chine |
| Nom de marque: | UCHI |
| Certification: | UL.VDE,SGS,REACH,CQC,CSA.ISO.ROHS,CUL |
Conditions de paiement et expédition:
| Quantité de commande min: | 1000 pièces |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | en gros |
| Délai de livraison: | 5-7 jours |
| Conditions de paiement: | T/T, Paypal, Western Union, gramme d'argent |
| Capacité d'approvisionnement: | 5000,000,000PCS par mois |
|
Détail Infomation |
|||
| Résistance à la corrosion: | Oui, avec des revêtements appropriés | service: | Service des douanes d'ODM d'OEM |
|---|---|---|---|
| Nombre de voies navigables: | 6 voies navigables | Médium applicable: | Eau |
| Normes de fabrication: | Les produits de l'industrie de l'artisanat doivent être présentés dans le catalogue. | Capacités matérielles: | Aluminium, Cuivre |
| Technique principale: | Usinage CNC | Processus: | aileron biseauté brasé |
| Alliage ou pas: | Est en alliage | Surface: | Anodisé, poli |
| Service de traitement: | Pièce forgéee à froid, commande numérique par ordinateur | Diamètre: | Φ 12 mm |
| méthode de refroidissement: | Refroidissement liquide | ||
| Mettre en évidence: | plaque de refroidissement liquide en aluminium avec tuyau en cuivre,plaque froide à profilés multiples pour refroidissement liquide,plaque froide liquide de tuyau de cuivre avec garantie |
||
Description de produit
Plaque froide en aluminium à profilés multiples avec tuyau en cuivre
1. Vue d' ensemble du produit
Il s'agit d'un composite liquide de refroidissement de dissipation thermique composite avec un corps en alliage d'aluminium et des tubes de refroidissement en cuivre TP2 intégrés.légère et peu coûteuse, et du cuivre rouge, haute conductivité thermiqueIl s'agit d'une solution de refroidissement largement adoptée pour l'électronique de puissance et les équipements de contrôle industriels.
2Caractéristiques structurelles
Le corps principal est fabriqué à partir de profilés d'aluminium extrudés ou de plaques d'aluminium fraisées.
Le circuit de refroidissement adopte des tubes rouges en cuivre sans couture, qui prennent en charge une disposition flexible comprenant des canaux de flux à circuit unique, à circuits multiples et courbés.
La base en aluminium est étroitement attachée à des tubes en cuivre pour minimiser la résistance thermique au contact, permettant un transfert de chaleur rapide de la plaque en aluminium vers le liquide de refroidissement.
3. Principaux avantages
✅Excellente conductivité thermique: le cuivre rouge présente une conductivité thermique beaucoup plus élevée que l'aluminium, ce qui lui confère une efficacité d'échange thermique exceptionnelle pour les composants générateurs de chaleur de moyenne et haute puissance.
✅Résistance à la pression et étanchéité aux fuites fiables: Les tubes en cuivre sans couture présentent une forte résistance à la pression et une résistance à la déformation avec une fuite nulle sous la pression normale du système de refroidissement liquide.
✅Performance à coût élevé: le corps en aluminium contrôle le coût et le poids globaux, tandis que les tubes en cuivre situés dans les zones clés d'échange thermique assurent des performances de refroidissement supérieures.
✅Facile à usiner: Le corps en aluminium peut être fabriqué sous des formes complexes et les tubes en cuivre peuvent être pliés librement, parfaitement adaptés aux équipements non standard.
✅Large compatibilité: Les tubes en cuivre résistent à la corrosion des liquides de refroidissement et peuvent fonctionner de manière stable avec une solution aqueuse d'éthylène glycol, de l'eau pure et d'autres supports pendant une longue période.
4. Matching de matériau commun
- Base en aluminium: 6061 / 6063 profilés et plaques en aluminium industriel (résistance mécanique et usinabilité équilibrées)
- Tubes de refroidissement: Tubes de cuivre rouge TP2 (cuivre pur industriel universel avec une bonne conductivité thermique, ductilité et performances d'étanchéité)
5Paramètres techniques de base
- Pression de travail normale: 0,8 à 1,2 MPa
- Test de maintien de la pression: 1,0 MPa, aucune fuite après 30 minutes
- Température de fonctionnement: -40°C à +85°C
- Fluides de refroidissement applicables: solution aqueuse d'éthylène glycol, eau pure industrielle, gelant spécial
6Principaux scénarios d'application
Invertisseurs photovoltaïques, invertisseurs de stockage d'énergie, convertisseurs de fréquence industriels
Appareils électriques à haute puissance, redresseurs, piles de recharge
Équipements de commande électronique de transport ferroviaire, servosystèmes industriels
7Principaux procédés de fabrication
Aluminum profile/plate cutting → Tube bending & forming → Copper tube embedding → Compression / glue filling / tube expansion fastening (to reduce contact thermal resistance) → Joint welding → Hydraulic & air tightness test → Precision shaping → Surface treatment → Final inspection
8. Comparaison de la sélection (contre les plaques froides intégrées brasées)
Les avantages: Modification rapide de la conception, moindre coût pour les petits lots et les produits non standard, et maintenance et remplacement pratiques des tubes en cuivre.
Les défauts: l'aplatissement global est légèrement inférieur à celui des plaques froides entièrement soudéses; non applicable aux vibrations extrêmes et aux conditions de travail à pression ultra-haute.
Suggestion de sélection: Donner la priorité à ce produit pour les équipements de moyenne et faible puissance, les projets sur mesure et les applications à faible coût.
