Module de régulation de la température de circulation de l'eau pour matelas réfrigéré par liquide intelligent

Processus d'assemblage complet de l'hôte de contrôle de température pour matelas à refroidissement liquide (tous les composants correspondant aux trois schémas)
I. Nomenclature complète (composants assortis aux trois schémas)

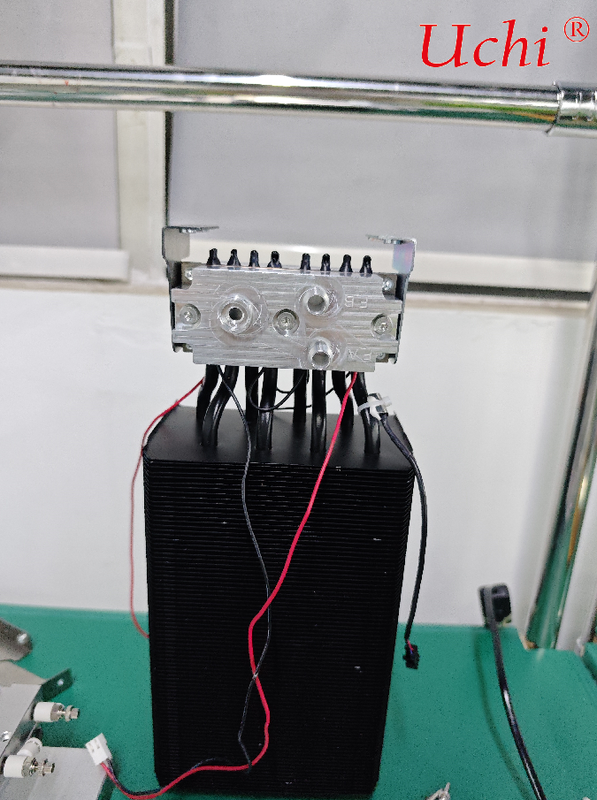

Module de refroidissement (Schéma 1) : Plaques de refroidissement par eau en aluminium à double circuit, 8 caloducs, plusieurs puces de refroidissement thermoélectrique TEC, fils d'alimentation rouges et noirs pour les puces TEC

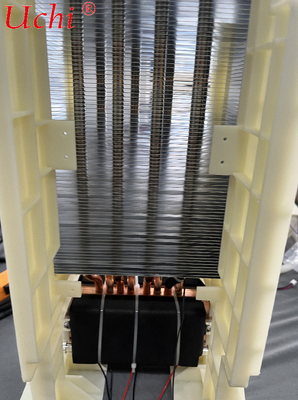

Ensemble de dissipation thermique (Schéma 3) : Support de conduit d'air isolé en nylon, radiateur à ailettes en aluminium haute densité, caloducs en cuivre pour l'égalisation de la chaleur, base conductrice de chaleur noire pour les puces TEC

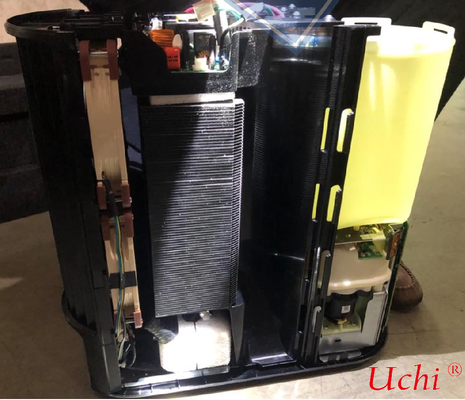

Boîtier principal, circuit d'eau et composants de contrôle électronique (Schéma 2 de l'unité principale démontée) : Coque principale en plastique, réservoir d'eau, pompe à eau silencieuse, carte de circuit imprimé de contrôle principal, éponge d'amortissement, clips de faisceau de câbles, ventilateur de refroidissement CC, capteur de niveau d'eau, sonde de température, panneau de commande externe
II. Étape 1 : Assemblage laminé du module de refroidissement et de l'ensemble de dissipation thermique (assemblage de l'extrémité chaude des composants principaux)
Nettoyez les surfaces de l'extrémité chaude des puces de refroidissement TEC et la surface plane de la base en cuivre noir, puis appliquez uniformément une fine couche de graisse thermique pour combler les espaces et réduire la résistance thermique.
Pressez fermement les extrémités chaudes des multiples puces de refroidissement TEC contre la base noire et fixez-les temporairement avec des serre-câbles ; alignez les extrémités froides des puces TEC vers le haut pour correspondre aux plaques de refroidissement par eau en aluminium à double circuit situées au-dessus.
Insérez une extrémité de chaque caloduc dans les rainures de tuyau pré-réservées de la base noire, et faites passer l'autre extrémité à travers le radiateur à ailettes en aluminium haute densité supérieur. Assurez-vous que chaque caloduc forme un ajustement serré avec les ailettes sans espaces lâches.
Installez le support isolé en nylon beige, alignez les trous de montage des deux côtés du radiateur et fixez-les avec des vis pour former un conduit d'air vertical fermé, en veillant à ce que tout le flux d'air du ventilateur passe à travers les ailettes en aluminium.
Connectez les fils d'alimentation rouges et noirs des puces TEC, acheminez le faisceau de câbles à travers les rainures de câbles prédéfinies du support et fixez-les avec des clips pour éviter les courts-circuits causés par le contact avec le radiateur métallique.
III. Étape 2 : Assemblage des plaques de refroidissement par eau de l'extrémité froide
Appliquez une autre fine couche de graisse thermique sur les surfaces de l'extrémité froide des puces TEC, alignez les plaques de refroidissement par eau en aluminium FA/EB à double circuit indiquées sur le schéma 1, et appuyez verticalement pour qu'elles s'adaptent étroitement à toutes les extrémités froides des puces TEC.
Serrez les vis de fixation des deux côtés des plaques de refroidissement par eau avec une force uniforme pour éviter de fissurer les puces TEC sous contrainte ; vérifiez que les trois ports d'eau à connexion rapide ne sont pas obstrués et réservez de l'espace pour les pipelines externes du matelas.
Installez des joints thermiques aux points de contact entre les extrémités supérieures des 8 caloducs et le dos des plaques de refroidissement par eau pour aider à équilibrer la température de l'extrémité froide et éliminer les différences de température locales.
IV. Étape 3 : Pré-assemblage du système de circuit d'eau (réservoir d'eau + pompe à eau)
Sortez le boîtier principal en plastique, installez le réservoir d'eau jaune dans la cabine droite et fixez les clips de limite pour éviter les secousses et les fuites d'eau.
Connectez le fond du réservoir d'eau à la pompe à eau CC silencieuse, et comprimez la bague d'étanchéité pour arrêter les infiltrations d'eau ; connectez les entrées et sorties d'eau de la pompe aux ports de circulation FA et EB des plaques de refroidissement par eau via des tuyaux en silicone.
Connectez un capteur de débit d'eau et une sonde de température d'eau en série au circuit d'eau, disposez tous les pipelines dans les rainures latérales et réservez un port de trop-plein pour le remplissage d'eau ; fixez tous les joints avec des colliers de serrage pour éviter les infiltrations d'eau pendant la circulation.
Collez une éponge d'amortissement blanche au fond de la pompe à eau et du radiateur pour isoler les vibrations et réduire le bruit de fonctionnement de l'ensemble la nuit.
V. Étape 4 : Câblage et installation du système de contrôle électronique
Installez la carte de circuit imprimé de contrôle principal dans la cabine supérieure de l'unité principale et fixez des montants isolants pour éviter le contact entre la carte de circuit imprimé et le radiateur métallique.
Connectez les faisceaux de câbles par catégorie :
Fils d'alimentation : Connectez les fils d'alimentation rouges et noirs des TEC, les cordons d'alimentation de la pompe à eau et les cordons d'alimentation du ventilateur de refroidissement aux bornes de sortie d'alimentation de la carte principale.
Fils de signal des capteurs : Connectez les sondes de température de l'eau, les capteurs de température de zonage du matelas et les capteurs de niveau d'eau bas aux bornes d'acquisition de signal de la carte principale.
Fils de communication du panneau : Branchez le câble plat du panneau de commande externe sur l'interface de communication de la carte principale.
Fixez tous les faisceaux de câbles en couches dans la rainure latérale avec des clips en plastique marron et disposez-les proprement pour éviter que les pipelines et les ventilateurs ne frottent les fils ; enroulez et fixez les fils redondants pour éliminer le bruit de résonance.
VI. Étape 5 : Fermeture du boîtier de l'unité principale et assemblage du conduit d'air
Insérez le module de refroidissement et de dissipation thermique entièrement assemblé dans la cabine centrale de l'unité principale dans son ensemble, et fixez-le à la base avec des vis.
Montez le ventilateur de refroidissement CC à la position du conduit d'air à l'avant du radiateur, le ventilateur soufflant de l'air vers les ailettes en aluminium pour former une dissipation thermique par convection forcée.
Alignez les clips sur les coques en plastique supérieure et inférieure de l'unité principale, fixez l'ensemble et verrouillez la coque avec des vis ; réservez des sorties pour les tuyaux d'eau externes des plaques de refroidissement par eau et les cordons d'alimentation.
Inspectez toutes les pièces mobiles : le ventilateur tourne sans friction, la pompe à eau fonctionne en douceur sans blocage, le réservoir d'eau peut être retiré normalement pour le remplissage d'eau, et les joints du circuit d'eau sont exempts d'extrusion et de pliage.
VII. Étape 6 : Test d'eau et d'alimentation de l'unité complète (inspection d'usine obligatoire)
Test du circuit d'eau
Remplissez le réservoir d'eau avec de l'eau distillée, démarrez la pompe à eau pour une circulation de 10 minutes, et vérifiez tous les joints et les plaques de refroidissement par eau pour détecter les infiltrations ou les gouttes d'eau.
Vérifiez que le capteur de débit d'eau peut détecter le débit d'eau normalement ; la carte principale déclenchera la protection de niveau d'eau bas pour arrêter l'unité en l'absence d'eau.
Test de performance du contrôle de température
Allumez le panneau de commande, réglez le mode de refroidissement à 18°C et le mode de chauffage à 45°C respectivement pour tester le contrôle de température indépendant des canaux d'eau à double circuit.
Faites fonctionner en continu pendant 2 heures, vérifiez que le radiateur n'a pas de surchauffe, que la vitesse du ventilateur reste stable et que les puces TEC n'ont pas de réduction de fréquence due à la haute température.
Le bruit nocturne mesuré ne doit pas dépasser 35 dB, sans vibration évidente du flux d'eau ni bruit de ventilateur anormal.
Test de la fonction de protection
Bloquez manuellement le conduit d'air du radiateur ; la carte principale coupera automatiquement l'alimentation des puces TEC via la protection contre la surchauffe.
Vidangez toute l'eau du réservoir ; la protection de niveau d'eau bas arrêtera l'ensemble de l'unité et déclenchera une invite d'alarme de niveau d'eau bas sur le panneau.
VIII. Conseils clés pour éviter les erreurs d'assemblage
⚠️ N'appliquez pas une couche de graisse thermique trop épaisse ; une fine couche suffit. Une graisse excessivement épaisse augmentera considérablement la résistance thermique et réduira l'efficacité du refroidissement.
Ne pliez ou n'aplatissez jamais les caloducs en cuivre ; le retour bloqué du fluide de travail interne désactivera directement la dissipation thermique.
Le support isolé en nylon ne doit pas être omis ou retiré, sinon le contact entre le radiateur métallique et les fils d'alimentation provoquera des courts-circuits et grillera la carte de circuit imprimé.
Seule l'eau distillée est applicable au circuit d'eau ; l'eau du robinet est interdite pendant l'assemblage et les tests pour éviter le tartrage et le blocage prématurés des pipelines.
